9. 关于生活中的一些电路连接, 下列判断正确的是 (B)
A.道路两旁的路灯, 晚上同时亮, 早上同时灭, 它们是串联的
B.厨房里的换气扇和照明灯, 使用时互不影响, 它们是并联的
C.节日的夜晚, 街道两边树上的小彩灯, 一个坏了, 其他的就不亮了, 它们是并联的
D.楼道里的电灯使用的声控开关和光控开关通常是并联的

答案： B 【点拨】道路两旁的路灯，晚上同时亮，早上同时灭，但它们互不影响，是并联的，故A错误；厨房里的换气扇和照明灯，使用时互不影响，可以独立工作，则它们是并联的，故B正确；节日的夜晚，街道两边树上的小彩灯，一个坏了，其他的就不亮了，说明它们相互影响，是串联的，故C错误；楼道里的电灯使用的声控开关和光控开关通常是串联的，相互影响，故D错误。

10. 立德树人·节能意识 2024·扬州邗江区月考 LED 灯因具有节能、环保、安全等优点而被广泛应用, 某学校宣传栏电子屏的每个字背后都是由许多 LED 灯组成的, 王师傅在调试电路时断开某处, 电子屏的第三个字立即熄灭, 其他字均正常发光, 如图所示。根据这一现象可以判断 (D)
A.各字的笔画之间一定是串联
B.各字的笔画之间一定是并联
C.第三个字与其他字之间一定是串联
D.第三个字与其他字之间一定是并联

答案： D

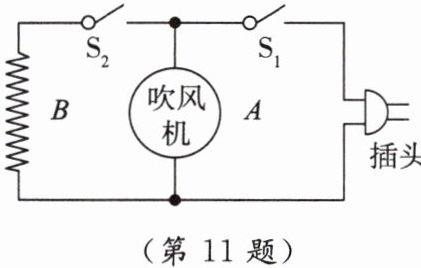

11. 如图所示是电吹风的简化电路, A 是吹风机 (电动机), B 是电热丝。
(1) 吹风机和电热丝的连接方式是______并联。
(2) 当闭合 $S_{1}$ 和 $S_{2}$ 时,______A和B(填“A”“B”或“A 和 B”) 工作, 吹出的是______热(填“热”或“冷”) 风。

答案： （1）并联 （2）A和B；热

12. [2024·宿迁宿豫区期中] 小慧在“连接串联电路”的实验中, 实验电路如图所示。
(1) 在连接电路时, 开关应该处于断开状态。
(2) 连接好电路后闭合开关 S, 若小慧发现 $L_{1}$ 亮, $L_{2}$ 不亮, 则故障可能是$L_{2}$ 短路(填“$L_{2}$ 灯丝断了”或“$L_{2}$ 短路”)。
(3) 连接好电路后闭合开关 S, 若小慧发现 $L_{1}$、$L_{2}$ 两只灯泡都不亮, 她用一根导线接在 A、B 两点, 两灯仍不亮, 又将导线拆下连接在 B、C 两点, 发现 $L_{1}$ 亮了, 则故障可能是$L_{2}$ 灯丝断了(填“$L_{1}$ 灯丝断了”“$L_{2}$ 灯丝断了”“$L_{1}$ 短路”或“$L_{2}$ 短路”)。

答案： （1）断开 （2）L₂短路 （3）L₂灯丝断了【点拨】（1）为了保护电路，在连接电路时，开关应该处于断开状态。（2）闭合开关S，发现L₁亮，L₂不亮，电路不可能为断路，因为如果是L₂灯丝断了，则L₁也不亮，因此故障是L₂短路。（3）闭合开关S，L₁、L₂两只灯泡都不亮，电路可能为断路或短路，用一根导线接在A、B两端，仍然都不亮，可能是L₂断路或L₁、L₂同时断路；又将导线拆下连接在B、C两点，灯L₁亮，说明L₁是完好的，所以故障可能为L₂灯丝断了。

13. [2024·南京建邺区期中] 如图所示为某同学连接的电路, 若仅改变一根导线使两灯并联, 下列做法:
①仅将导线 b 与 D 接线柱相连的一端改接至 C;
②仅将导线 b 与 D 接线柱相连的一端改接至 E;
③仅将导线 e 与 F 接线柱相连的一端改接至 C;
④仅将导线 e 与 F 接线柱相连的一端改接至 E。
可行的是 (C)
A.仅①②
B.仅①③
C.①②③④
D.仅②③

答案： C 【点拨】若要使电路中的两灯L₁和L₂并联，电流从电源正极流出，分两路分别进入灯泡，则必须将导线b与D接线柱相连的一端改接至C或E；或者将导线e与F接线柱相连的一端改接至C或E，因此①②③④都可行。
