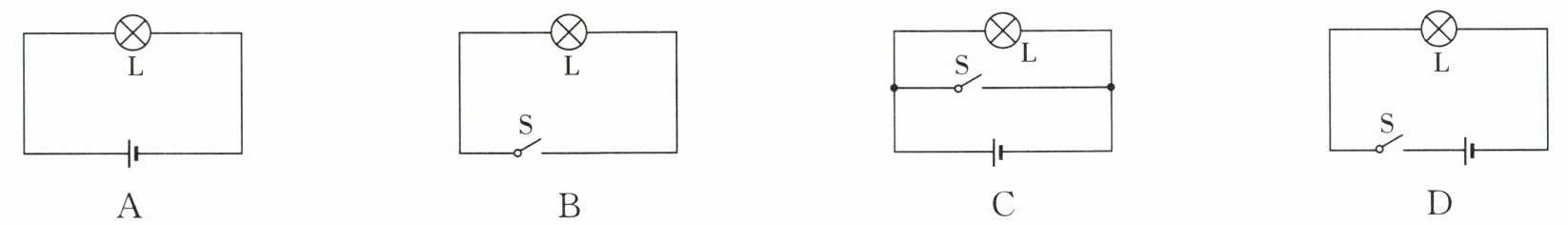

8. [2024·盐城校级期中]如图所示的电路正确的是 (D)

A.电路：$—L—$,$—|—$
B.电路：$—L—$,$—S—$
C.电路：$—L—$,$—S—$,$—|—$
D.电路：$—L—$,$—S—$,$—|—$

答案： D 【点拨】A.由图可知，电路中没有开关，不能控制电路的通断，故A错误；B.由图可知，电路中没有电源，不能为电路提供电能，故B错误；C.由图可知，开关闭合后，灯泡被短路，电源可能被烧坏，故C错误；D.由图可知，开关闭合后，灯泡发光，电路构成通路，故D正确。

9. 如图所示的电路,闭合开关$S_{1}和S_{2}$后,下列分析正确的是 (B)
A.小灯泡亮、电铃响
B.小灯泡亮、电铃不响
C.小灯泡不亮、电铃响
D.小灯泡不亮、电铃不响

答案： B 【点拨】当闭合开关S₁和S₂后，电铃被开关S₁短路，电路为只有灯泡的简单电路，因此小灯泡发光，电铃不响。
⚡点方法 电源短路时，电路中电流很大，会损坏电源；用电器短路时，电流不经过用电器，用电器不工作。

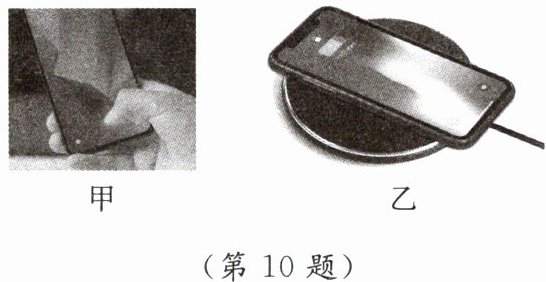

10. 2024·南京鼓楼区期中新趋势·真实情境指纹识别解锁是手机解锁方式之一,如图甲所示,手指轻轻触碰感应区,识别出正确的指纹后手机自动开锁,则感应区相当于手机电路中的开关；图乙为一款支持无线反向充电技术的手机,简单来说就是手机可以通过无线充电器实现充电,开启无线反向充电后,A手机可以作为电源给另一部B手机进行无线充电,此时A手机把化学能转化为电能。

答案： 开关;电源;化学;电

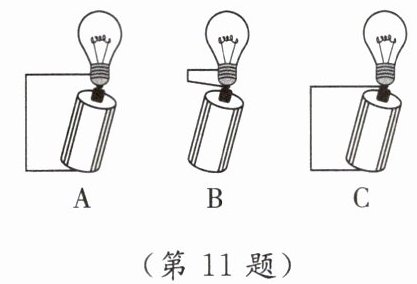

11. 教材习题改编题观察小灯泡结构后,老师让同学们只用一根导线点亮小灯泡,同学们设计了如图的电路,小灯泡能够发光的是A图,造成短路的是C图,断路的是B图。

答案： A;C;B

12. [2024·徐州云龙区月考]在如图电路中的“”内,填入电源或开关符号,要求闭合开关后两灯泡都能工作。

答案：
【解】如图所示。

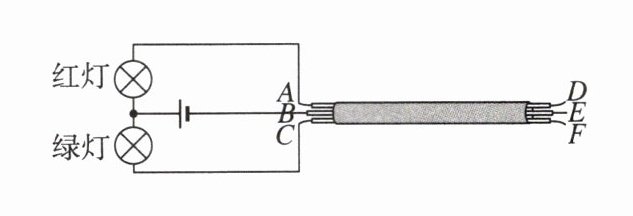

13. 2024·苏州振华中学期中新考法·方法新如图所示,在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线,为了辨别哪两个线头为同一根导线的两端,可以用图示方法测试,其操作过程如下:将两个颜色不同的小灯泡接入电路,分别用导线连接D、E、F,通过观察现象,就可判断出所有导线的首尾。请根据如表所示的操作及现象判断,A和____为一根导线;B和____为一根导线。(均填“D”“E”或“F”)。

|实验次序|用导线连接|现象|
|1|D、E|全不亮|
|2|D、F|绿灯亮|
|3|E、F|红灯亮|
EF

答案： E;F 【点拨】因为连接D、E，全不亮，说明D、E没有与B连通而形成通路，B不与D、E相连；连接D、F绿灯亮，说明D、F与B、C连通而形成通路，即D、F中一根与B为一根导线，或与C为一根导线，所以E一定与A为一根导线；连接E、F红灯亮，说明E、F与A、B连通而形成通路，即E、F中一根与A为一根导线，或与B为一根导线，所以D一定与C为一根导线。由此可知，与B是一根导线的为F。
