《2025年综合应用创新题典中点九年级物理上册苏科版》

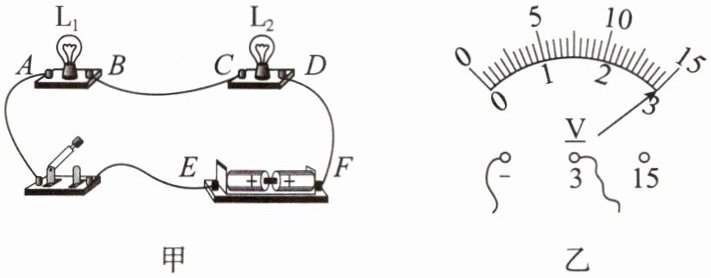

4. 小明和小红用如图甲所示电路探究“串联电路电压规律”,用两节新干电池作为电源。
(1)接线时,开关应处于断开状态；小明检查电路时发现电池安装错误。
(2)正确安装后,闭合开关,两灯均不发光,小明用电压表试接$A$、$B$接线柱,发现指针偏转情况如图乙所示,则可判断灯L₁发生了断路。
(3)排除故障后,小明选用两只小灯泡,只通过增加电池进行多次实验；小红仅更换小灯泡进行多次实验。他们将电压表接在不同位置进行测量,实验记录如下表。小明认为：误差允许范围内,串联电路中各用电器两端电压相等且电压之和等于电源电压；小红认为：串联电路中各用电器两端电压之和等于电源电压。请判断谁的观点更具有普遍性并说明理由：小红的结论更具有普遍性,小红选用规格不同的灯泡进行了多次实验。
(4)对比两表,从小明的第2次实验记录发现,两人使用的电池数量相同,测得的电源电压却不相等。请你分析：两人所测电源电压的差值对应电路中哪些部分的电压？DF、EA(用图中字母表示)。

小明实验记录：
|实验次数|$U_{AB}/V$|$U_{CD}/V$|$U_{EF}/V$|
|1|0.7|0.7|1.4|
|2|1.4|1.4|2.9|
|3|2.1|2.1|4.3|
小红实验记录：
|实验次数|$U_{AB}/V$|$U_{CD}/V$|$U_{AD}/V$|
|4|1.8|0.9|2.7|
|5|1.4|1.4|2.8|
|6|1.1|1.7|2.8|

答案： 4.
(1)断开;电池
(2)灯L₁
(3)小红的结论更具有普遍性,小红选用规格不同的灯泡进行了多次实验
(4)2;DF、EA

5. [2024·南京建邺区期中] 在探究“串联电路电压的特点”实验中,电源为两节干电池且电压恒定。

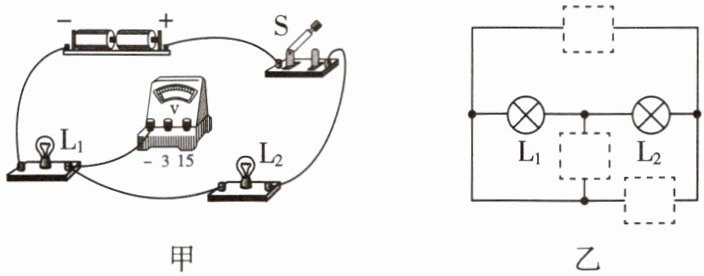

(1)电路如图甲所示,请用笔画线代替导线将电路补充完整,使电压表测$L_{2}$两端电压。
(2)正确连接电路后闭合开关,两灯均发光。一段时间后,一盏灯熄灭,同时电压表示数几乎为$0$,则故障可能是______。
(3)改变电压表的位置又测量另外两个电压值。为使结论更具普遍性,接下来应该采取的操作是______,从而得出结论。

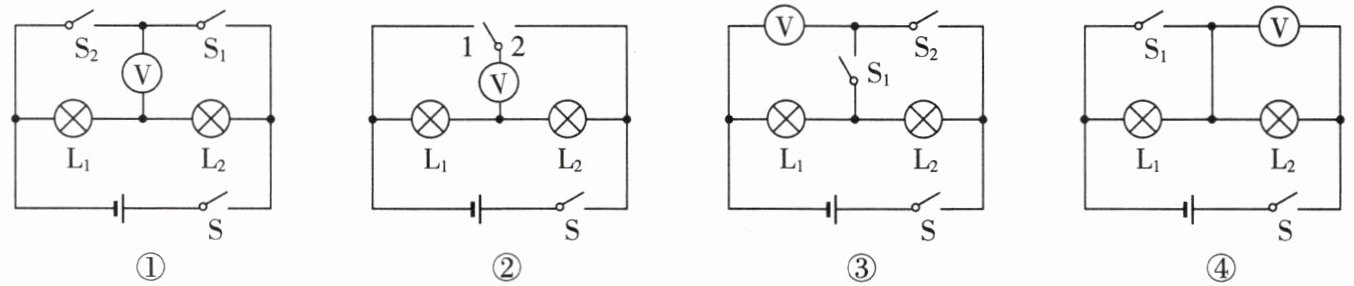

(4)利用本实验结论,如图所示的四个电路图中,只通过开关的断开或闭合就可得到灯$L_{1}和L_{2}$两端电压的是______(填序号)。

(5)小明在原有实验器材的基础上又增加了一只电流表,组成了并联电路,请在图乙的虚线框中填入电源、电压表和电流表的符号将电路补充完整。

答案：
5.【解】
(1)如图甲所示。
(2)L₂短路
(3)换用不同规格的灯泡进行多次测量
(4)③④
(5)如图乙所示。
