《2025年综合应用创新题典中点九年级物理上册苏科版》

1. 滑动变阻器可以改变接入电路中电阻的大小。使用时移动滑片,改变的是滑动变阻器接入电路中电阻丝的 (C)
A.材料
B.横截面积
C.长度
D.电流方向

答案： C

2. 实验室常见的滑动变阻器如图所示,其结构中属于导体的是 (A)
A.金属棒
B.塑料旋钮
C.陶瓷筒
D.电阻丝上的树脂漆层

答案： A

3. [2024·自贡] 如图是滑动变阻器的结构示意图,当滑片P向右移动时,要使连入电路中的电阻变大,应选择的接线柱为 (B)
A.A和B
B.A和D
C.B和C
D.B和D

答案： B 【点拨】滑片向右移时，要使连入电路中的电阻变大，则应使电阻丝的左半部分接入电路中，因此下方的接线柱应接A，上面的接线柱接C或D均可，即可以接A、C或A、D。⚡点技巧 按照“一上一下”连接滑动变阻器，即连接一个上端接线柱，连接一个下端接线柱；按照“远大近小”判断滑动变阻器接入电路中的阻值变化，即滑片远离（靠近）接入电路中的下端接线柱，滑动变阻器接入电路中的阻值变大（小）。

4. [2024·连云港赣榆区月考] 在如图所示的电路中,用滑动变阻器调节灯的亮度,若要求滑片P向左端滑动时灯逐渐变亮,应选择的接法为 (C)
A.M接A,N接B
B.M接C,N接D
C.M接C,N接B
D.M接A,N接D

答案： C 【点拨】滑动变阻器的滑片左移，灯泡变亮，电路中电流变大，则滑动变阻器接入电路的电阻变小，滑动变阻器接入电路的电阻丝变短。所以，M应该接C，N接A或B。

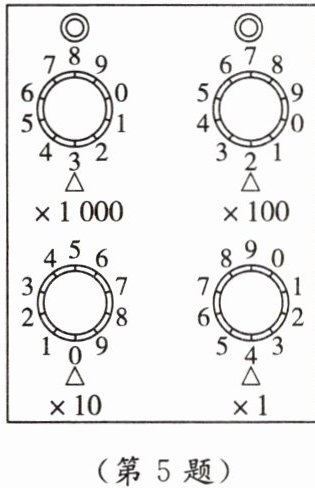

5. 一个滑动变阻器上标有“2.5 A 50 Ω”的字样,“2.5 A”表示滑动变阻器允许通过的最大电流是2.5A,“50 Ω”表示滑动变阻器的最大阻值是50Ω。电阻箱是一种能够表示出电阻值的变阻器,如图所示的电阻箱的读数是3204Ω。

答案： 滑动变阻器允许通过的最大电流是2.5A；滑动变阻器的最大阻值是50Ω；3204 【点拨】由图可知，电阻箱的示数R = 3×1000Ω + 2×100Ω + 0×10Ω + 4×1Ω = 3204Ω。

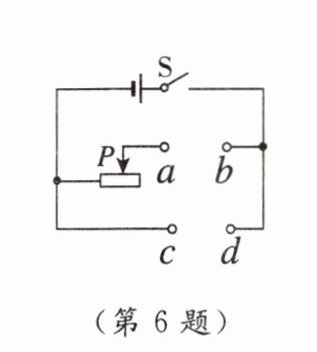

6. [2024·苏州吴江区月考] 小明自制了一盏可调节亮度的台灯,电路如图所示,粗心的小明忘记把灯泡画上去,你认为灯泡应画在图中a、b(填“a、b”或“c、d”)之间；连好电路后,若将滑动变阻器的滑动片向右移动,则滑动变阻器接入电路的电阻将变大(填“变大”“变小”或“不变”),此时电路中的电流将变小(填“变大”“变小”或“不变”)。

答案： a、b；变大；变小 【点拨】台灯的亮度可调节，所以灯泡应该与滑动变阻器串联，则灯泡应该接在a、b之间。若将滑动变阻器的滑片向右移动，则滑动变阻器接入电路的电阻将变大，电路中的电流变小，灯泡变暗。

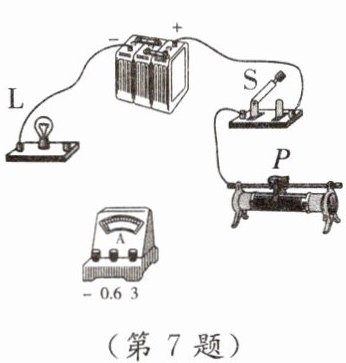

7. 如图所示实物电路,请用笔画线代替导线按要求完成电路连接。要求:电流表测电路电流;当滑动变阻器的滑片P向左移动时,灯泡L亮度变暗。

答案：
【解】如图所示。
