《2025年名校课堂九年级物理上册沪科版安徽专版》

10. (2023·安徽)如图,在老师的指导下,小军用测电笔(试电笔)试触某插座的插孔,用指尖抵住笔尾金属体,测电笔的氖管发光,此时有(填“有”或“没有”)电流通过小军的身体。

答案： 有

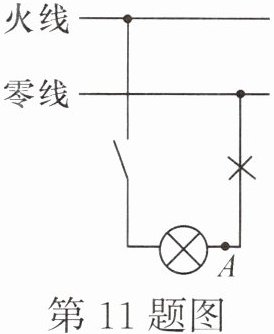

11. (2020·安徽)如图所示的家庭电路,当闭合开关时,发现电灯不亮。若原因是图中打“×”的位置发生了断路。则在开关闭合的情况下,用测电笔测试电路中A点时,测电笔氖管会(填“会”或“不会”)发光。

答案： 会

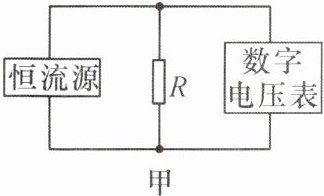

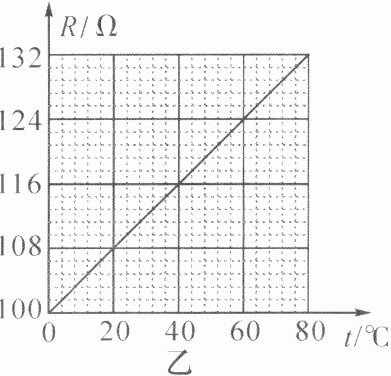

12. (2024·北京)图甲为自动气象站中的测温装置的简化电路图,其中的“恒流源”是一个特殊电源,电流大小由电源内部结构决定,当电阻R变化时,通过R的电流大小保持不变。电阻R的阻值随温度的变化规律如图乙所示,通过数字电压表的示数可反映环境的温度。某次环境温度从$ 20 \ ^{\circ}C $上升到$ 30 \ ^{\circ}C $,电压表的示数变化了8 mV。当温度的变化值相同时,电压表示数的变化值越大,该测温装置的灵敏度越高。下列说法正确的是(C)

A.每升高$ 1 \ ^{\circ}C $,R的阻值增大$ 1.65 \ \Omega $
B.通过R的电流为20 mA
C.环境温度为$ 20 \ ^{\circ}C $时,电压表的示数为216 mV
D.若要增大该测温装置的灵敏度,可换一个电流值更小的恒流源

答案： C

实践 设计安全用电科普活动

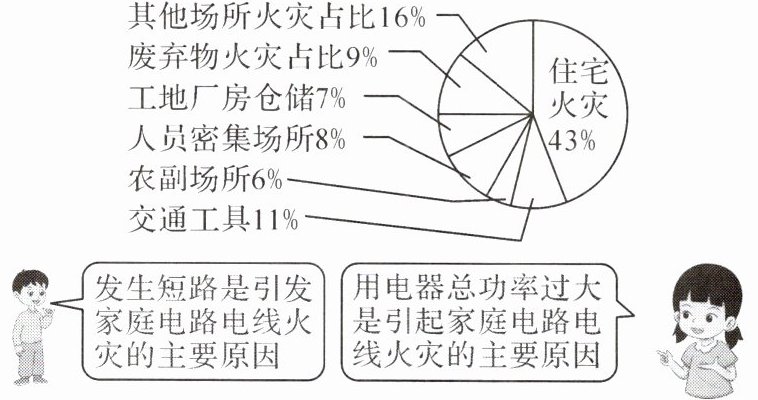

如图是某地消防部门公布的 2022 年各场所火灾数据统计图，其中住宅火灾占比达 43%，不正确的家庭用电是引起住宅火灾的主要原因。在“安全用电”主题班会上，小梦和小兰针对家庭电路火灾原因发表了不同见解。

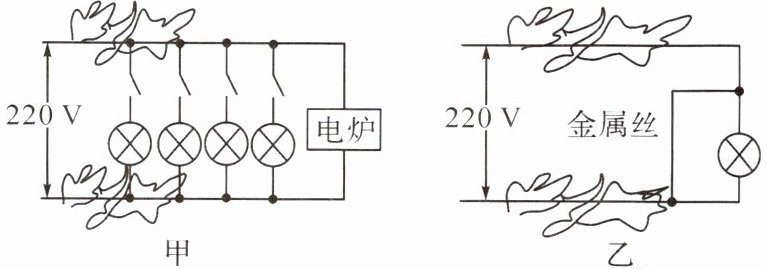

(1)如图甲、乙所示，家庭电路出现火灾，其中图乙所示情况的原因是B。

A. 用电器的总功率过大 B. 短路

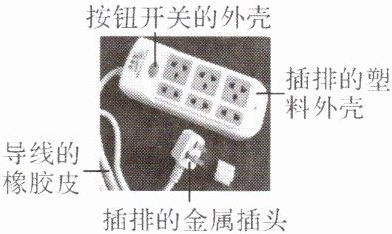

(2)插排俗称延长线插座，是每个家庭必备的用品，一个好的插排可以预防触电、火灾等事故发生。图中所标材料属于导体的是 (C)

A. 插排的塑料外壳
B. 导线的橡胶皮
C. 插排的金属插头
D. 按钮开关的外壳
(3)如图所示，有居民将电线插座从窗口悬挂至室外，给电瓶车充电。这种“飞线”充电方式存在安全隐患：①夜晚气温下降，空气中的水蒸气液化(物态变化名称)成小水珠附着在插座内部，含有杂质的液态水会导致电路短路；②悬挂于室外的电线与窗台、外墙等摩擦，会导致绝缘皮破损，人体接触火线绝缘皮破损处，导致触电事故。

答案：
(1)B
(2)C
(3)液化 短路 火
