《2025年名校课堂九年级物理上册沪科版安徽专版》

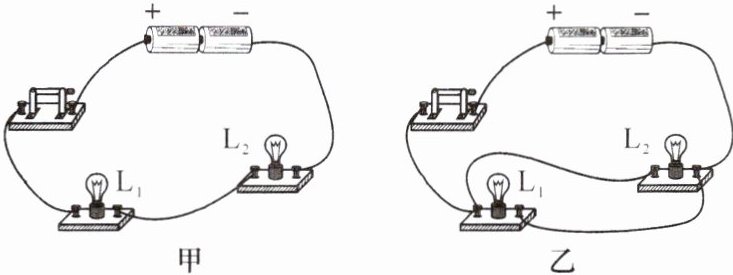

1. 如图是两种常见的电路连接方式。

(1)图甲中，小灯泡 $ L_1 $ 和 $ L_2 $ 是串联的，开关闭合时，两灯都能发光，电流有一条路径；若仅摘下小灯泡 $ L_1 $，则小灯泡 $ L_2 $不能(填“能”或“不能”)继续发光。
(2)图乙中，小灯泡 $ L_1 $ 和 $ L_2 $ 是并联的，闭合开关，两灯都能发光，电流有两条路径；若摘下小灯泡 $ L_1 $，则小灯泡 $ L_2 $能(填“能”或“不能”)继续发光。

答案： 1.
(1)串 一 不能
(2)并 两 能

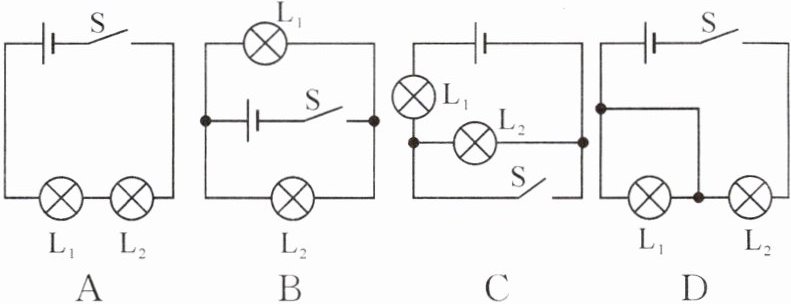

2. 如图所示的电路中，当开关 $ S $ 闭合时，灯泡 $ L_1 $、$ L_2 $ 并联的是(B)

答案： 2.B

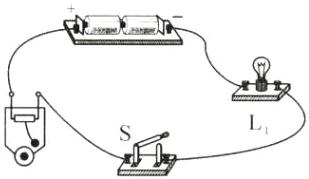

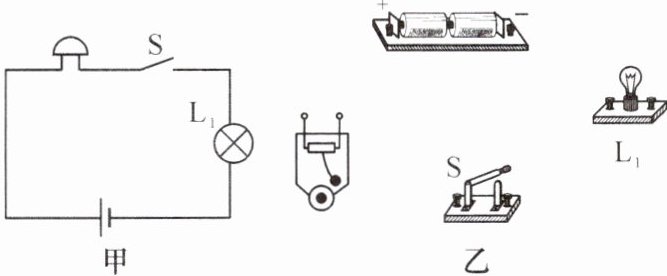

3. 请根据图甲所给的电路图，将图乙中的实物电路连接完整。

答案：
3.

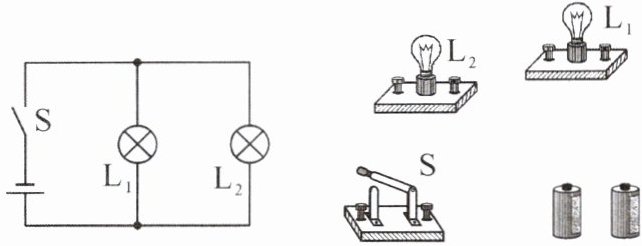

4. 请根据电路图，把实物电路元件用笔画线代替导线连接起来。（注意：实物图导线不得交叉）

答案：

5. 新考向 日常生活 如图，在高铁站的自助验票口，乘客需刷身份证，同时进行人脸识别，只有“人证合一”，即同时满足人脸识别和身份证扫描的要求才可通过闸机进入。那么人脸识别和身份证扫描这两个模块是串联(填“串联”或“并联”)的。

答案： 5.串联

6. 小明打开家里的抽油烟机时，发现抽油烟机的灯是熄灭的，但此时抽油烟机的压缩机仍在继续工作。关于抽油烟机的灯和压缩机的连接方式，下列判断正确的是(B)

A.一定是串联
B.一定是并联
C.可能并联，也可能串联
D.条件不足，无法判断

答案： 6.B

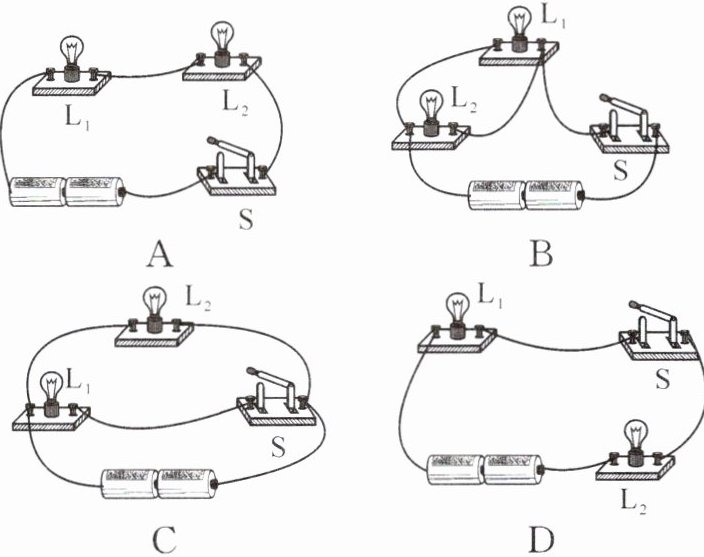

7. 如图所示电路中，开关能够同时控制两盏灯，且两灯的发光情况互不影响的是(B)

答案： 7.B

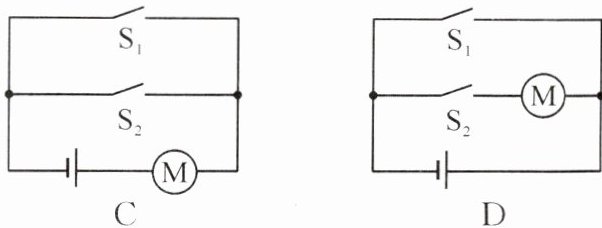

8. (2024·菏泽)为确保安全，某品牌电动车须拧动钥匙(相当于闭合开关 $ S_1 $)且按下按键(相当于闭合开关 $ S_2 $)才能启动。下列电路设计符合要求的是(A)

答案： 8.A
