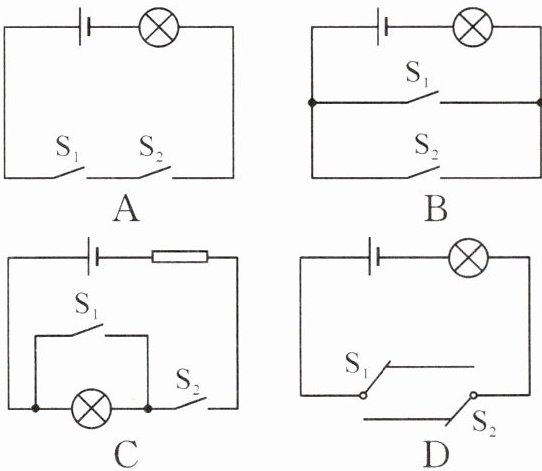

6.多控开关常用于家庭电路和商场楼宇中，以实现多个开关对同一用电器的独立控制。装修房子的小沈，在设计楼梯照明电路时，希望通过楼上楼下两个开关，随时独立操控灯泡亮灭，下列电路图中符合要求的是 (D)

答案： D

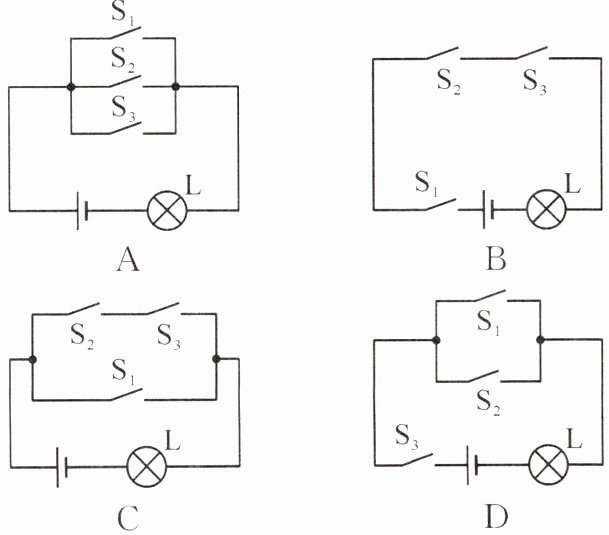

7.(2024·枣庄)常用智能手机是通过指纹开关$S_1$或密码开关$S_2$来解锁的，若其中任何一种方式多次解锁失败，锁定开关$S_3$均会断开而暂停手机解锁功能，开关$S_3$将在一段时间后自动闭合而恢复解锁功能。若用灯泡$L$发光模拟手机解锁成功，则图中符合要求的模拟电路是 (D)

答案： D

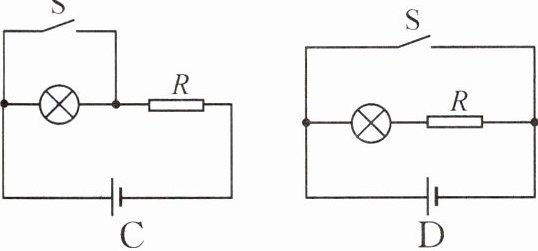

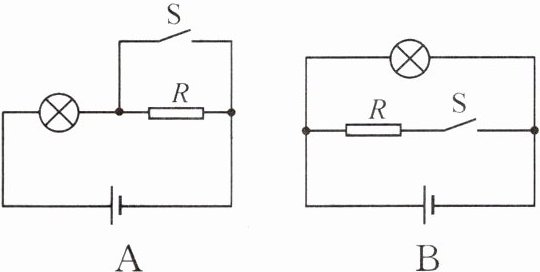

8.(2023·泰州)为了安全，汽车行驶时驾驶员必须系好安全带。当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光。符合上述要求的电路图是(图中$R$为保护电阻) (C)

答案： C

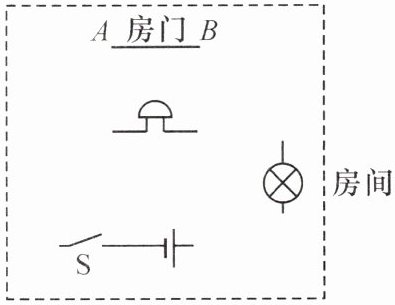

9.“创新”实验小组的同学要设计一个自动防盗报警电路。要求：晚间开关$S$闭合后，灯亮、电铃不响；当房门被打开时，细导线$AB$被扯断，灯亮且电铃发声自动报警。请按要求用直线连接如图所示的电路元器件。

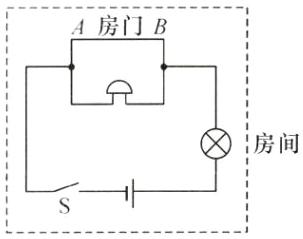

答案：

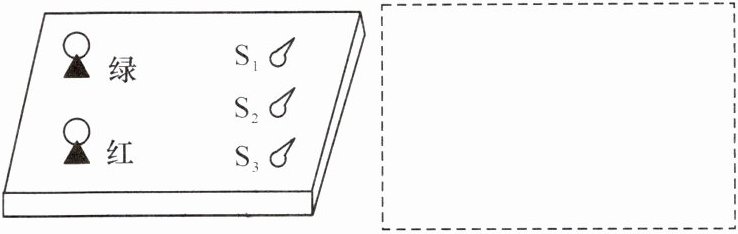

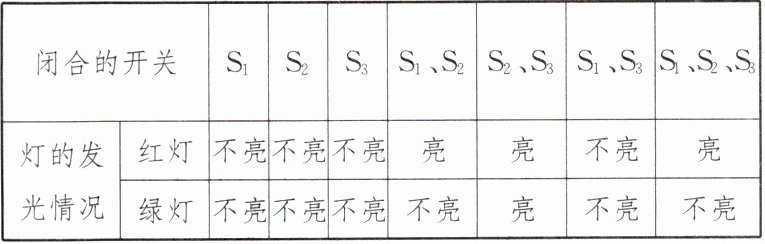

10.如图所示的电路面板上有红灯、绿灯各一个，三个拨动开关$S_1$、$S_2$、$S_3$，为了在不打开盒子的情况下探究盒内的电路结构，小亮做了多次实验并将实验结果填入下表。

根据上述实验情况，在虚线框内画出盒内电路图(注意标明对应元器件，红灯、绿灯分别用$L_{红}$、$L_{绿}$表示)。

答案：
