《2025年名校课堂九年级物理上册沪科版安徽专版》

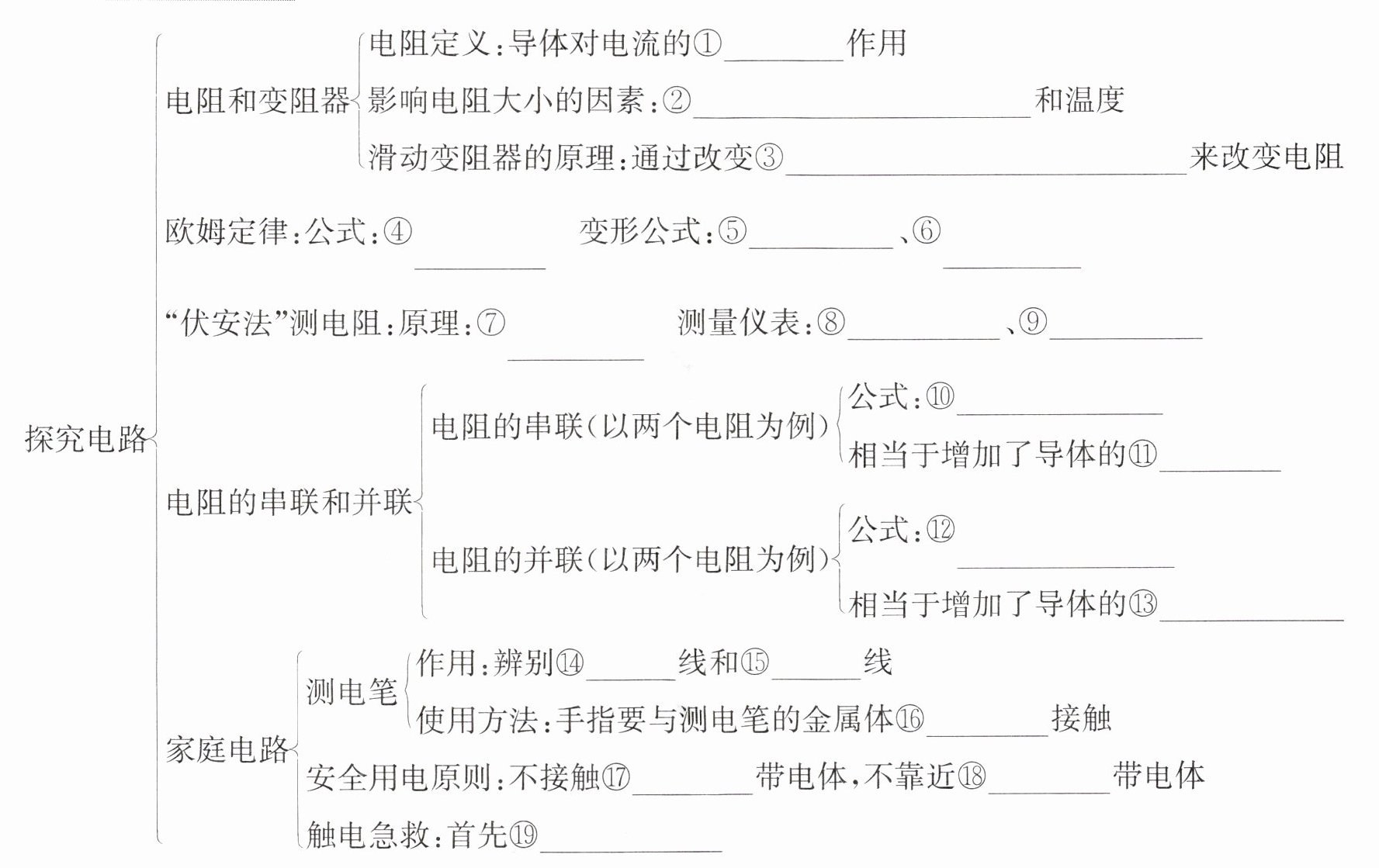

答案： ①阻碍 ②长度、材料、横截面积 ③接入电路中电阻丝的长度 ④$I=\frac{U}{R}$ ⑤$U=IR$ ⑥$R=\frac{U}{I}$ ⑦$R=\frac{U}{I}$ ⑧电压表 ⑨电流表 ⑩$R=R_{1}+R_{2}$ ⑪长度 ⑫$\frac{1}{R}=\frac{1}{R_{1}}+\frac{1}{R_{2}}$ ⑬横截面积 ⑭火 ⑮零 ⑯笔尾 ⑰低压 ⑱高压 ⑲断开电源

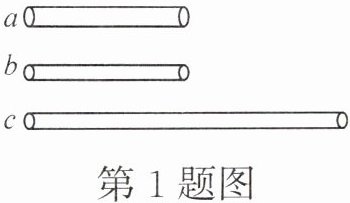

1. (2024·亳州谯城区期末)如图所示为三段材料相同的导体,已知a、b、c的长度之比为1:1:2,横截面积之比为2:1:1,根据导体电阻大小的影响因素可知,在相同温度下,它们阻值的大小关系是(C)

A.$ R_a ＞ R_b ＞ R_c $
B.$ R_b ＞ R_c ＞ R_a $
C.$ R_c ＞ R_b ＞ R_a $
D.$ R_c ＞ R_a ＞ R_b $

答案： C

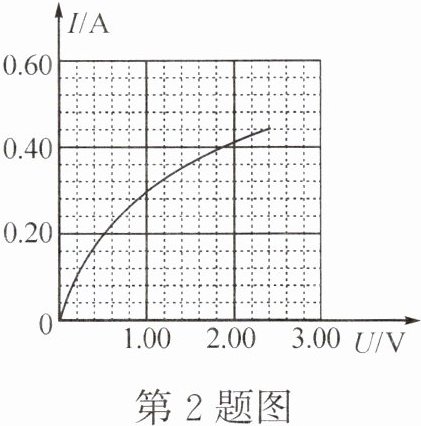

2. (2024·安徽)在“测量小灯泡的电阻”实验中,小红同学根据测出的数据画出了小灯泡的I-U图像如图所示。则由图可知,当小灯泡两端的电压升高时,其阻值增大(填“增大”“不变”或“减小”)。

答案： 增大

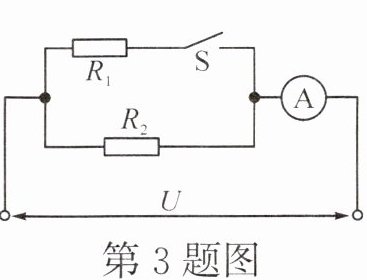

3. (2024·合肥瑶海区期末)如图所示的电路中,电压U保持不变,其中$ R_1 = 40 \ \Omega $、$ R_2 = 30 \ \Omega $。当开关S断开时,电流表示数为0.4 A,则当开关S闭合时,电流表示数为0.7A。

答案： 0.7

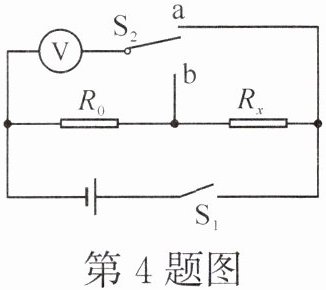

4. (2023·安徽)如图所示的电路中,电阻$ R_0 = 12 \ \Omega $。闭合开关$ S_1 $,将单刀双掷开关$ S_2 $掷于a端,电压表示数为2.5 V;将$ S_2 $切换到b端,电压表示数为1.5 V,则电阻$ R_x $的阻值为8$ \Omega $。

答案： 8
