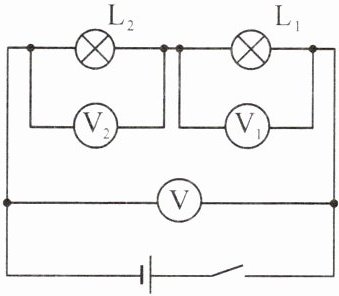

5. (2023·怀化)在如图所示电路中，闭合开关后电压表$V_{1}$的示数为$2.5V$，$V$的示数为$4.5V$，则电源电压为4.5$V$，灯$L_{2}$两端的电压为2$V$。

答案： 5.4.5　2

6. 如图所示，连入电路中的灯泡$L_{1}$、$L_{2}$、$L_{3}$，各自允许通过的最大电流分别为$I_{1}$、$I_{2}$、$I_{3}$，且$I_{1}＞I_{2}＞I_{3}$，为保证电路安全，则此部分电路中允许通过的最大电流是(A)


A.$I_{3}$
B.$I_{2}$
C.$I_{1}$
D.$I_{1}+I_{2}+I_{3}$

答案： 6.A

7. 如图所示，闭合开关$S$，当开关$S_{1}$接到$a$时，电压表示数为$6V$；当开关$S_{1}$接到$b$时，电压表示数为$2V$。下列说法中错误的是(A)

A.电源电压为$8V$
B.灯$L_{1}$两端的电压为$4V$
C.灯$L_{2}$两端的电压为$2V$
D.灯$L_{1}$和$L_{2}$两端的总电压为$6V$

答案： 7.A

8. 如图是“探究串联电路的电流特点”的电路。闭合开关$S$，用电流表分别测出$A$、$B$、$C$点的电流，记录数据后，为得到更普遍的结论，接下来应(D)

A.将两灯并联后再进行实验
B.换用电流表的另一量程进行实验
C.去掉一个灯泡，只留一个灯泡进行实验
D.换用不同规格的电源和灯泡进行实验

答案： 8.D

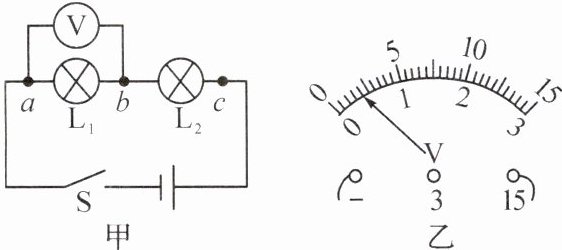

9. 【教材习题改编】用如图甲所示的电路探究串联电路的电压特点。关于实验，下列说法中正确的是(B)


A.应多准备几个不同规格的灯泡，以便进行多次实验减小误差
B.闭合开关后，电压表指针如图乙所示，说明需要调整其量程
C.测出$L_{1}$两端的电压后，可将电压表左侧导线从$a$改接到$c$，直接测出$L_{2}$两端的电压
D.本实验采用了控制变量法，所以灯$L_{1}$、$L_{2}$规格必须控制相同

答案： 9.B

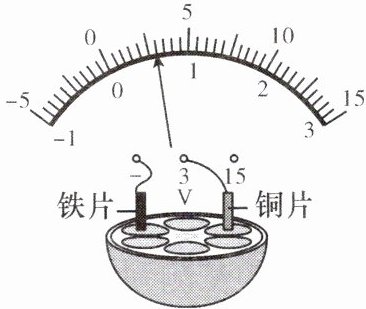

10. (2024·淮安)取一个橙子，把铜片和铁片分别插入其中，制成一个水果电池。

(1) 如图所示，用电压表测量电压，该水果电池的电压为0.6$V$，水果电池是将化学能转化为电能。
(2) 该水果电池的正极是铜片(填“铁片”或“铜片”)。
(3) 为获得更高的电压，可以将多个水果电池串联。

答案： 10.
(1)0.6　化学　
(2)铜片　
(3)串

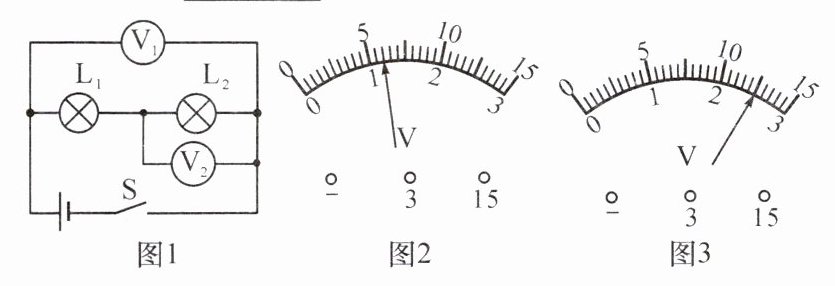

11. 如图1所示的电路中，当开关闭合后，$V_{1}$和$V_{2}$的指针偏转均如图2所示。则小灯泡$L_{1}$两端的电压是4.8$V$，小灯泡$L_{2}$两端的电压是1.2$V$。

【变式】 若开关闭合后，$V_{1}$和$V_{2}$的示数分别如图2和图3所示。则小灯泡$L_{1}$两端的电压是3.5$V$，小灯泡$L_{2}$两端的电压是2.5$V$。

答案： 11.4.8　1.2　[变式]　3.5　2.5
