《2025年名校课堂九年级物理上册沪科版安徽专版》

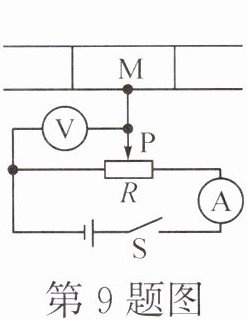

9. (2024·滁州天长市三模)计算机鼠标内装有自动控制传感器,其工作原理电路如图所示。物体 M 在导轨上左右移动时,可带动与之相连的滑动变阻器滑片 P 左右移动,通过电压表示数变化可反映出物体 M 移动的距离。当物体 M 向左移动时 (C)

A.电流表示数不变,电压表示数不变
B.电流表示数变大,电压表示数变大
C.电压表示数和电流表示数的比值变小
D.电源电压与电流表示数的乘积减小

答案： C

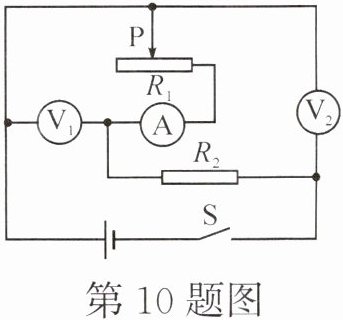

10. 如图所示,电源电压恒定不变,闭合开关 S,将滑动变阻器 $ R_{1} $ 的滑片 P 向右移动,下列说法正确的是 (D)

A.电流表的示数变大,电压表 $ V_{1} $ 的示数不变
B.电流表的示数变大,电压表 $ V_{2} $ 的示数变大
C.电压表 $ V_{1} $ 的示数与电压表 $ V_{2} $ 的示数之和不变
D.电压表 $ V_{2} $ 的示数与电流表的示数之比变小

答案： D

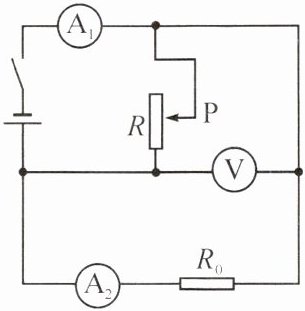

11. (2024·滨州)如图所示电路,闭合开关,滑动变阻器滑片从最上端向中点移动过程中,下列说法正确的是 (C)


A.电压表 V 的示数变小
B.电流表 $ A_{1} $ 与电流表 $ A_{2} $ 的示数相等
C.电流表 $ A_{1} $ 的示数变大
D.电压表 V 与电流表 $ A_{2} $ 示数的比值变大

答案： C

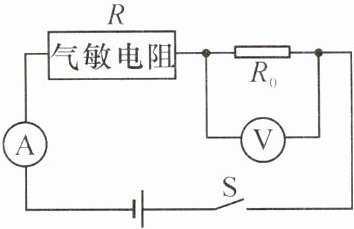

12. (2024·阜阳期末)如图,电源电压恒定不变,$ R_{0} $ 为定值电阻,R 为气敏电阻。R 的阻值随天然气浓度的增大而减小,则天然气 (D)


A.浓度增大,电流表示数变小
B.浓度增大,电压表示数变小
C.浓度减小,电流表示数变大
D.浓度减小,电压表示数变小

答案： D

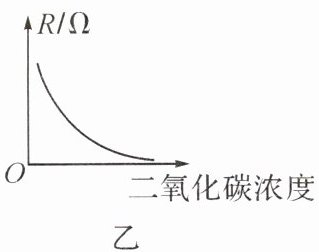

13. (2024·合肥长丰县一模)教室长时间密闭会导致室内二氧化碳浓度上升,从而影响学生的听课效率。如图甲所示,这是某科技小组设计的检测二氧化碳浓度的电路原理图,电源电压保持不变,$ R_{0} $ 为定值电阻,R 是检测二氧化碳浓度的气敏电阻,其阻值与二氧化碳浓度的关系如图乙所示。闭合开关 S,当二氧化碳浓度变大时 (C)



A.气敏电阻 R 的阻值变大
B.电路中的电流变小
C.定值电阻 $ R_{0} $ 两端的电压变大
D.气敏电阻 R 两端的电压不变

答案： C

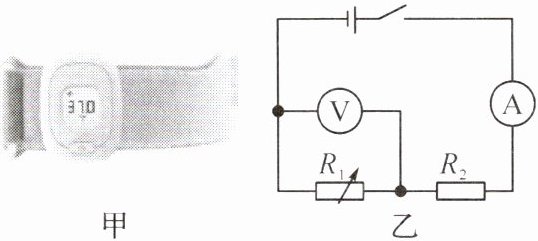

14. (2024·蚌埠蚌山区二模)如图甲为某穿戴式儿童电子温度计,其工作原理如图乙所示,电源电压恒定,$ R_{1} $ 为热敏电阻,其阻值随温度的升高而减小,$ R_{2} $ 为定值电阻。闭合开关,当温度升高时,下列分析正确的是 (A)


A.电流表示数变大,电压表示数变小
B.电流表示数变小,电压表示数变大
C.电流表示数和电压表示数都变小
D.电流表示数和电压表示数都变大

答案： A
