《2025年名校课堂九年级物理上册沪科版安徽专版》

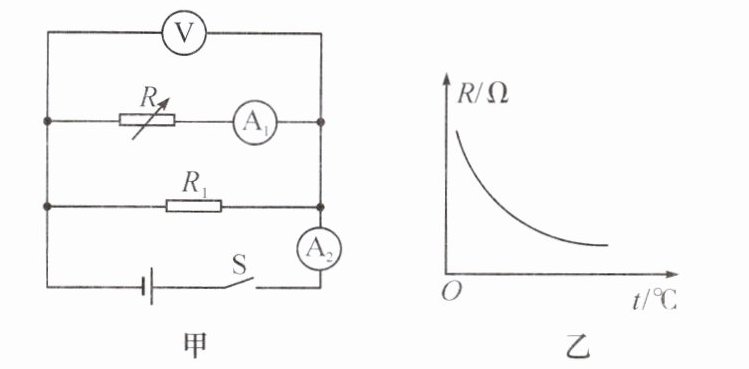

15. (2023·黄冈)如图甲所示电路。电源电压恒定不变,$ R_{1} $ 是定值电阻,R 是热敏电阻,其阻值 R 与温度 t 的关系如图乙所示。开关 S 闭合,热敏电阻温度升高时,下列说法正确的是 (C)


A.电压表 V 的示数减小
B.电流表 $ A_{2} $ 的示数减小
C.电流表 $ A_{2} $ 与 $ A_{1} $ 示数之差不变
D.电压表 V 与电流表 $ A_{1} $ 示数之比增大

答案： C

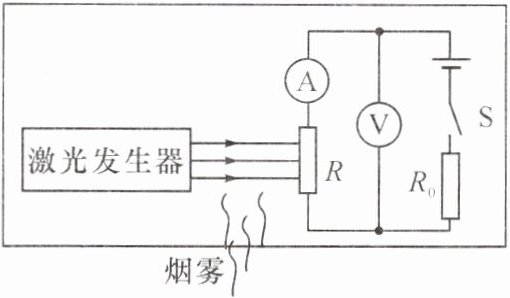

16. 如图所示,是列车上烟雾报警器的简化原理图。内装有一个激光发生器及带有一光敏电阻 R 的电路,其中电源电压恒定,$ R_{0} $ 为定值电阻。有烟雾产生时,激光被烟雾遮挡而使光敏电阻的阻值发生变化,从而改变电路中的电流。当电路中的电流增大至某一数值时报警器开始报警。下列说法中正确的是 (C)


A.光敏电阻 R 的阻值随光照强度的减弱而增大
B.烟雾越浓,电流表示数越小
C.烟雾越浓,电压表示数越小
D.若要提高警报灵敏度,可以适当增大 $ R_{0} $ 的阻值

答案： C

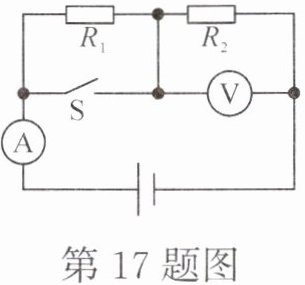

17. (2024·合肥肥西县二模)如图所示,电源电压保持不变,当开关由断开变为闭合状态,则两电表的示数变化为 (C)

A.两电表的示数都变小
B.电流表的示数变大,电压表的示数变小
C.两电表的示数都变大
D.电流表的示数变小,电压表的示数不变

答案： C

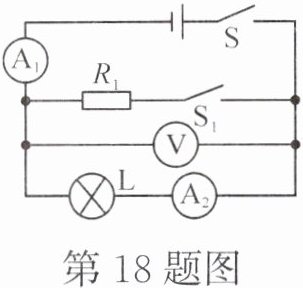

18. (2024·蚌埠高新区期中)如图所示,闭合开关 S 和 $ S_{1} $,电表都正常,当断开 $ S_{1} $ 时,下列说法正确的是 (C)

A.三个电表示数都没有变化,灯泡 L 不亮
B.三个电表示数都没有变化,灯泡 L 亮度不变
C.电压表和电流表 $ A_{2} $ 示数不变,电流表 $ A_{1} $ 示数变小,灯泡 L 亮度不变
D.三个电表示数都变小,灯泡 L 变暗

答案： C

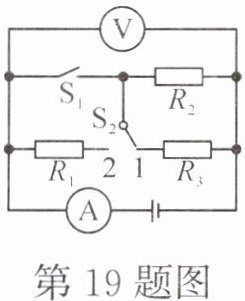

19. (2024·芜湖二模)如图所示,电源电压保持不变,闭合开关 $ S_{1} $ 后,将开关 $ S_{2} $ 由 1 掷到 2,下列分析判断正确的是 (D)

A.电流表示数变小,电压表示数变大
B.电流表示数变大,电压表示数变小
C.电压表示数与电流表示数乘积不变
D.电压表示数与电流表示数之比变大

答案： D

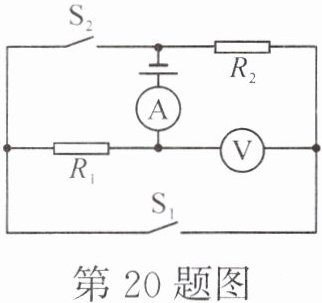

20. 如图所示,电源电压保持不变。只闭合开关 $ S_{1} $,电流表和电压表均有示数,若再闭合开关 $ S_{2} $,则下列说法正确的是 (D)

A.电流表示数变大,电压表示数变小
B.电流表示数变小,电压表示数不变
C.电压表示数与电流表示数的比值变小
D.电压表示数与电流表示数的比值不变

答案： D
