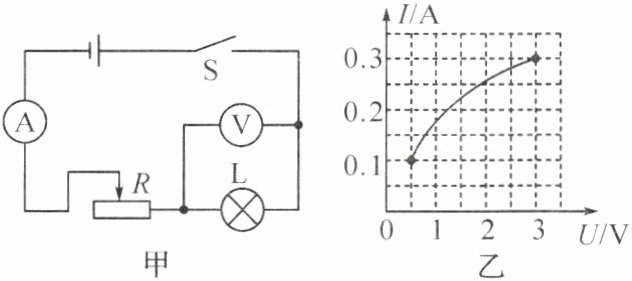

7. (2024·亳州谯城区期末)如图甲是某同学设计的调光灯电路,小灯泡的正常发光时的电压为 $ 3 \, V $,电源电压保持不变。闭合开关 $ S $后,将滑动变阻器的滑片从最左端滑到最右端的过程中,测得小灯泡的 $ I - U $关系图像如图乙所示。则灯泡正常发光时电阻是10 $ \Omega $,滑动变阻器的最大阻值是25 $ \Omega $。

答案： 10 25

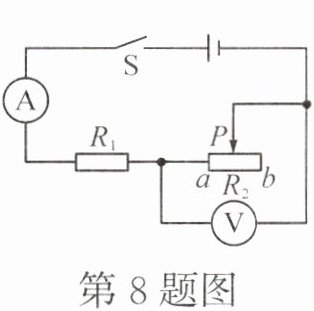

8. 如图所示,电源电压恒为 $ 6 \, V $,电阻 $ R_1 $为 $ 10 \, \Omega $,滑动变阻器 $ R_2 $的最大阻值为 $ 20 \, \Omega $,开关 $ S $闭合后,滑动变阻器的滑片从 $ a $端移动到 $ b $端的过程中,电流表的示数变化范围是0.2~0.6 $ A $;电压表示数变化范围是0~4 $ V $。

答案： 0.2~0.6 0~4

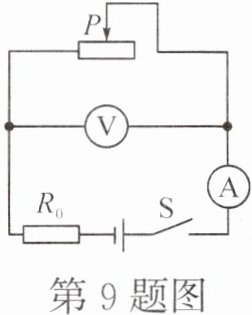

9. 如图所示,闭合开关 $ S $,当滑动变阻器的滑片 $ P $在某两点之间来回滑动时,电压表的示数范围是 $ 2 \sim 3 \, V $,电流表的示数范围是 $ 0.3 \sim 0.5 \, A $,则电源电压为4.5 $ V $,$ R_0 $的电阻为5 $ \Omega $。

答案： 4.5 5

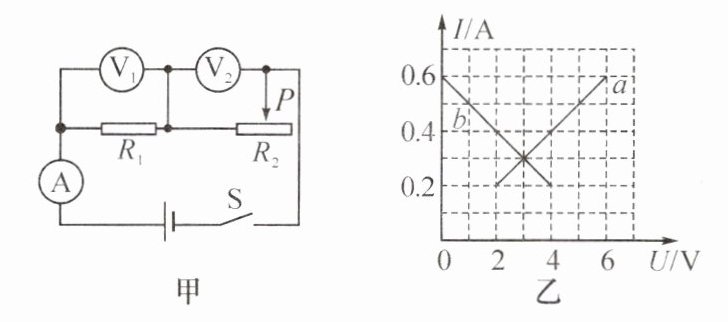

10. 如图甲所示,电源电压保持不变。闭合开关 $ S $,调节滑动变阻器,两电压表的示数与电流表示数的关系图像如图乙所示,由图乙可以看出b(填“$ a $”或“$ b $”)是电压表 $ V_2 $示数变化的图线,电源电压为6 $ V $,$ R_2 $接入电路的阻值变化范围是0~20 $ \Omega $。

答案： b 6 0~20

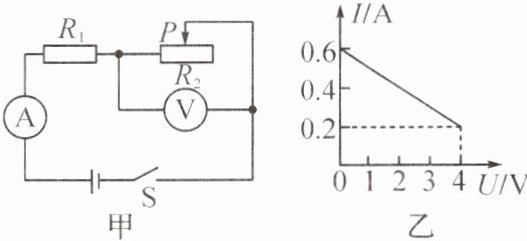

11. (2024·合肥瑶海区期末)如图甲所示,$ R_1 $为定值电阻,$ R_2 $为滑动变阻器,电源电压保持不变,闭合开关 $ S $后,滑片 $ P $从最左端移动到最右端的过程中,电流表示数 $ I $与电压表示数 $ U $的关系如图乙所示。求：
(1)$ R_2 $的最大阻值。
(2)电源电压。

答案： 解:
(1)当滑动变阻器接入电路中的电阻最大时,由图乙可知,此时通过R₂的电流和R₂两端的电压分别为I₂=0.2A、U₂=4V
滑动变阻器的最大阻值:R₂=U₂/I₂=4V/0.2A=20Ω
(2)当滑动变阻器接入电路中的电阻为0时,由图乙可知,此时电路中的电流I=I₁=0.6A,此时电路为R₁的简单电路。
电源电压:U=I₁R₁=0.6A×R₁ …………………………………………①
当滑动变阻器接入电路中的电阻最大时,电源电压:U=I₂R₁+U₂=0.2A×R₁+4V …………………………………………②
联立①②可得,电源电压U=6V

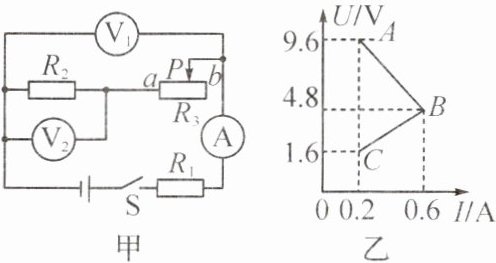

12. 如图甲所示的电路中,电源电压恒定,$ R_1 $、$ R_2 $是定值电阻,$ R_3 $是滑动变阻器。闭合开关 $ S $,将滑动变阻器的滑片由 $ a $端移到 $ b $端,两电压表示数随电流表示数变化的关系如图乙所示,则BC(填“$ AB $”或“$ BC $”)段是电压表 $ V_2 $示数变化的图像,电源电压为12 $ V $。

答案： BC 12
