《2025年名校课堂九年级物理上册沪科版安徽专版》

8. 【教材素材】灯光让夜晚的城市五彩缤纷，霓虹灯招牌“文明城市”每个字背后是由许多 LED 灯串组成的，现发现第 3 个字“城”熄灭，其他字均正常发光(如图所示)。根据这一现象，对发光字背后的灯串之间的连接方式判断正确的是(D)


A.“城”这个字的笔画之间一定是串联的
B.“城”这个字的笔画之间一定是并联的
C.“城”这个字与其他字之间一定是串联的
D.“城”这个字与其他字之间一定是并联的

答案： D

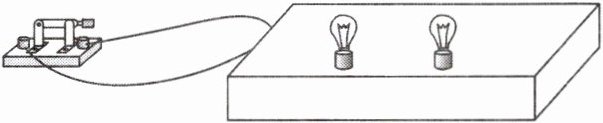

9. (2024·成都)如图所示，纸盒外有两只小灯泡和一个开关，闭合开关两灯都亮，断开开关两灯都不亮。下列判断正确的是(B)


A.盒内一定有两节电池
B.盒内一定有电源供电
C.两只灯泡一定是串联关系
D.两只灯泡一定是并联关系

答案： B

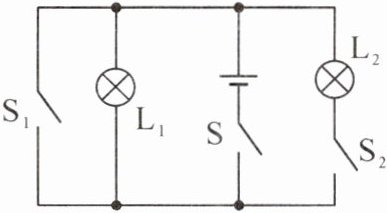

10. 关于如图所示的电路，说法正确的是(D)


A.闭合 $S$、$S_{1}$，断开 $S_{2}$，$L_{1}$发光，$L_{2}$不发光
B.闭合 $S$、$S_{1}$、$S_{2}$，$L_{1}$、$L_{2}$都发光
C.闭合 $S$、$S_{1}$、$S_{2}$，$L_{1}$不发光，$L_{2}$发光
D.闭合 $S$、$S_{2}$，断开 $S_{1}$，$L_{1}$、$L_{2}$都发光

答案： D

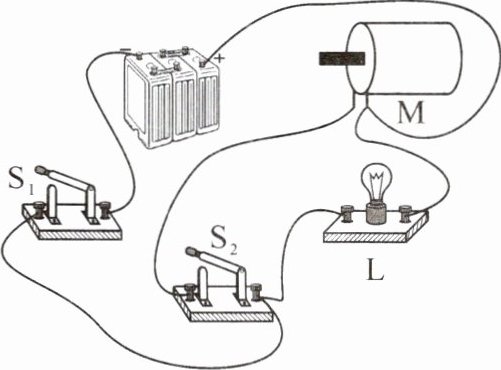

11. 将灯泡 L 和小电动机 M 接入如图所示的电路中，下列说法中正确的是(B)

A.开关 $S_{1}$ 只控制灯泡 L
B.开关 $S_{2}$ 只控制电动机 M
C.先闭合 $S_{1}$，再闭合 $S_{2}$ 时，灯泡 L 短路
D.同时闭合 $S_{1}$、$S_{2}$，灯泡 L 和电动机 M 串联

答案： B

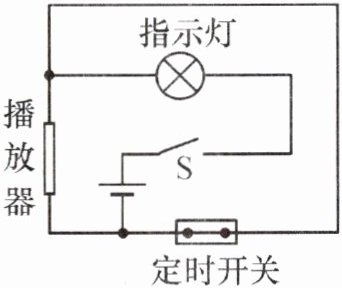

12. 如图所示是一种定时播放课间音乐的装置的原理图。闭合开关 S，当“定时开关”处于闭合状态时，指示灯会(填“会”或“不会”)亮，播放器不会(填“会”或“不会”)播放音乐；到达设定时间，“定时开关”处于断开(填“闭合”或“断开”)状态，播放器播放音乐。

答案： 会 不会 断开

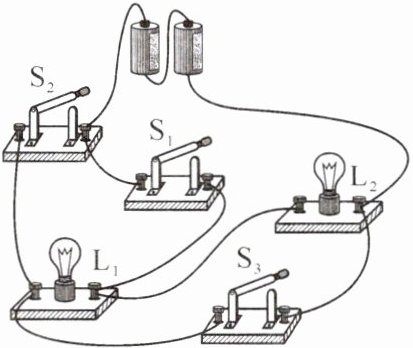

13. 如图所示电路中，当只闭合开关S₂时，$L_{1}$和 $L_{2}$串联；当只闭合开关S₁、S₃时，$L_{1}$、$L_{2}$并联；开关S₂、S₃绝不能同时闭合，否则电路会发生短路，损坏电源。

答案： S₂ S₁、S₃ S₂、S₃

14. 如图所示，在电路中要使电灯 $L_{1}$ 和 $L_{2}$ 串联，应只闭合开关S₂；要使电灯 $L_{1}$ 和 $L_{2}$ 并联，应只闭合开关S₁、S₃；同时闭合开关 $S_{1}$、$S_{2}$、$S_{3}$，会导致电路短路(填“通路”“开路”或“短路”)。

答案： S₂ S₁、S₃ 短路
