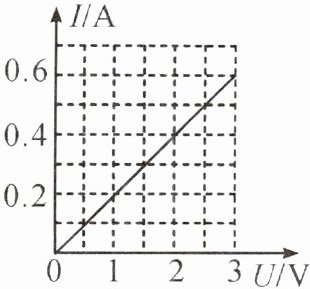

8. 某导体中的电流与它两端的电压的关系如图所示，下列分析正确的是(C)


A.当导体两端的电压为 $ 2 \, V $ 时，导体中的电流为 $ 0.2 \, A $
B.该导体的电阻随电流的增大而增大
C.该导体的电阻为 $ 5 \, \Omega $
D.电阻一定时，导体两端的电压与电流成正比

答案： C

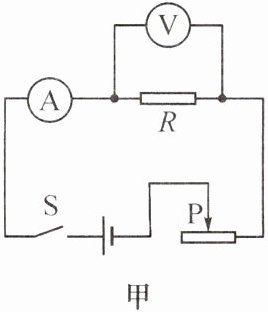

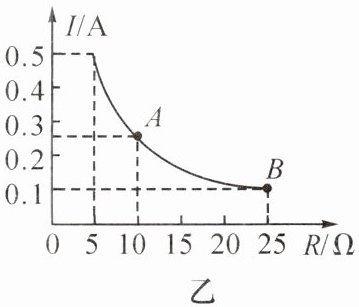

9. 在“探究电流与电阻的关系”实验中，电路如图甲所示，图乙是根据实验数据画出的 $ I-R $ 图像。由图像可知，电压表示数始终保持2.5 $ V $ 不变，当 $ R $ 的阻值为 $ 20 \, \Omega $ 时，电路中的电流为0.125 $ A $。

答案： 2.5 0.125

10. 如图所示的电路中，电源电压为 $ 12 \, V $，闭合开关 $ S $ 后，电流表的示数为 $ 0.6 \, A $，电压表的示数为 $ 9 \, V $。

(1)通过 $ R_1 $ 的电流 $ I_1 $ 是0.6 $ A $。
(2)小翔同学在求 $ R_1 $ 的电阻值时，解题过程如下：
根据欧姆定律得，$ R_1 $ 的阻值：$ R_1 = \dfrac{U_1}{I_1} = \dfrac{9 \, V}{0.6 \, A} = 15 \, \Omega $
小翔的解题过程不正确(填“正确”或“不正确”)，理由：电压表测的是$R_2$两端的电压,不是$R_1$两端的电压。
(3)电阻 $ R_1 $ 的阻值是多少？

答案：
(1)0.6
(2)不正确 电压表测的是$R_2$两端的电压,不是$R_1$两端的电压
(3)解:由电路图可知,电阻$R_{1}$、$R_{2}$串联,电压表测$R_{2}$两端电压,电流表测串联电路中的电流,根据串联电路电压规律可知,$R_{1}$两端的电压:$U_{1}=U-U_{2}=12\ {V}-9\ {V}=3\ {V}$由$I=\frac{U}{R}$得,$R_{1}$的阻值:$R_{1}=\frac{U_{1}}{I_{1}}=\frac{3\ {V}}{0.6\ {A}}=5\ \Omega$

11. （2024·重庆 B 卷）将阻值为 $ 10 \, \Omega $ 的电阻 $ R_1 $ 与另一电阻 $ R_2 $ 接入电路，如图所示。闭合开关 $ S $，电流表 $ A_1 $ 的示数为 $ 0.45 \, A $，电流表 $ A_2 $ 的示数为 $ 0.3 \, A $。求：
（1）通过 $ R_2 $ 的电流。
（2）电源电压。

答案：
(1)由图可知,两电阻并联,电流表${A}_{1}$测干路电流,电流表${A}_{2}$测通过$R_{1}$的电流;通过定值电阻$R_{2}$的电流:$I_{2}=I-I_{1}=0.45\ {A}-0.3\ {A}=0.15\ {A}$
(2)由$I=\frac{U}{R}$可得,$R_{1}$两端的电压:$U_{1}=I_{1}R_{1}=0.3\ {A} × 10\ \Omega=3\ {V}$因并联电路各支路两端的电压相等,所以电源电压$U=U_{1}=3\ {V}$
