《2025年名校课堂九年级物理上册沪科版安徽专版》

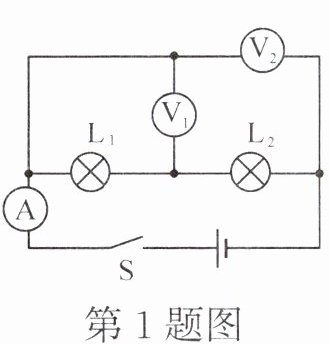

1. 如图所示的电路中,灯泡 $L_{1}$ 和灯泡$L_{2}$ 串联 (填“串联”或“并联”)。开关闭合时,电流表的示数为 $0.2\ A$,电压表 $V_{1}$、$V_{2}$ 的示数分别为 $1.2\ V$ 和 $2.8\ V$,则通过灯泡 $L_{1}$ 的电流为 0.2 $A$,其两端电压为 1.2 $V$;通过灯泡 $L_{2}$ 的电流为 0.2 $A$,其两端电压为 1.6 $V$。

答案： 1.串联　0.2　1.2　0.2　1.6

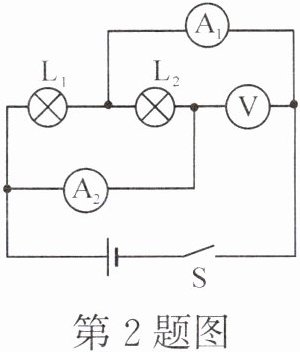

2. 如图所示的电路中,灯泡 $L_{1}$ 和 $L_{2}$ ______ (填“串联”或“并联”),开关 $S$ 闭合时,电流表 $A_{1}$ 和 $A_{2}$ 的示数分别是 $0.5\ A$ 和 $0.3\ A$,电压表 $V$ 的示数为 $2.5\ V$,则通过 $L_{1}$ 的电流为 $A$,通过 $L_{2}$ 的电流为 $A$,电源电压为 $V$。

答案： 2.并联　0.2　0.3　2.5

3. 如图所示,已知电源电压为 $10\ V$。闭合开关后,电压表 $V_{1}$ 示数为 $8\ V$,电压表 $V_{2}$ 示数为 $7\ V$,则 $L_{1}$、$L_{2}$、$L_{3}$ 两端的电压依次为 (D)

A.$2\ V$、$5\ V$、$3\ V$
B.$1\ V$、$6\ V$、$2\ V$
C.$5\ V$、$2\ V$、$3\ V$
D.$3\ V$、$5\ V$、$2\ V$

答案： 3.D

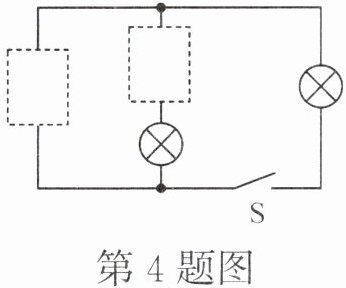

4. (2023·宿州埇桥区期中)在如图虚线框中填入电源和电压表的符号,使两灯泡串联。

答案： 4. 0.3

5. 在如图所示电路图中的两个“$◯$”中填入电压表或电流表的符号,使两个小灯泡串联。

答案：
5.

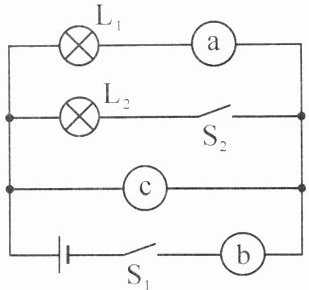

6. 在如图所示的电路中,$a$、$b$、$c$ 分别代表的是电压表或电流表。当开关 $S_{1}$、$S_{2}$ 都闭合时,灯泡均正常发光,各个仪表均正常工作。下列说法中正确的是 (C)

A.$a$、$b$、$c$ 都是电压表
B.$a$、$b$、$c$ 都是电流表
C.$a$、$b$ 是电流表,$c$ 是电压表
D.$b$、$c$ 是电压表,$a$ 是电流表

答案： 6.C

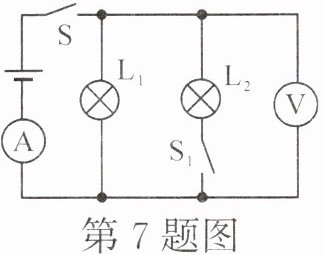

7. 如图所示电路中,电源电压为 $3\ V$ 且不变,只闭合开关 $S$ 时,电流表示数为 $0.3\ A$;当同时闭合开关 $S$、$S_{1}$ 时,电流表的示数将 变大 (填“变大”“变小”或“不变”),此时电压表示数为 3 $V$,通过灯泡 $L_{1}$ 的电流为 0.3 $A$。

答案： 7.变大　3 0.3

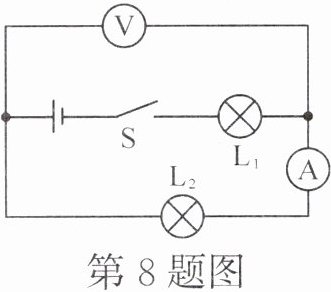

8. (2024·合肥包河区三模)如图所示的电路,电源电压保持不变,闭合开关 $S$,两灯泡均能正常发光,过一会儿,灯泡 $L_{2}$ 灯丝突然断了,则下列判断正确的是 (C)

A.灯泡 $L_{1}$ 仍能正常发光,$L_{2}$ 不能发光
B.电流表示数变小,电压表示数变小
C.电流表示数为零,电压表示数变大
D.两灯泡均不能发光,电压表示数为零

答案： 8.C

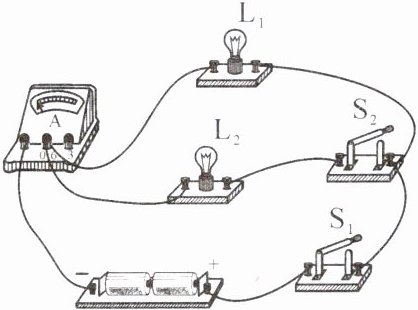

9. (2024·陕西)如图,电源电压不变。闭合开关 $S_{1}$ 和 $S_{2}$,小灯泡 $L_{1}$ 和 $L_{2}$ 均正常发光,电流表有示数。下列分析正确的是 (B)

A.小灯泡 $L_{1}$ 和 $L_{2}$ 串联
B.若断开开关 $S_{2}$,电流表示数会变小
C.若小灯泡 $L_{1}$ 比 $L_{2}$ 亮,原因是 $L_{1}$ 两端的电压比 $L_{2}$ 两端的电压大
D.若只闭合开关 $S_{2}$,电路中只有小灯泡 $L_{2}$ 发光

答案： 9.B
