1. 在探究“电流与电压关系”的实验中，已有器材：干电池、电压表、电流表、滑动变阻器、开关、导线和若干个阻值不同的定值电阻。

(1)实验时，应保持定值电阻不变，通过调节滑动变阻器来改变定值电阻两端的电压，记下电压表和电流表的示数。

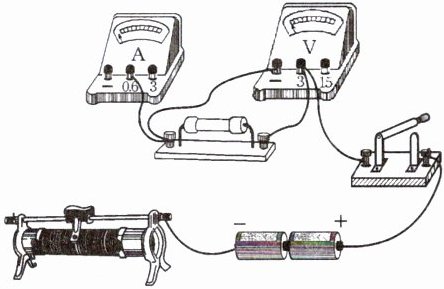

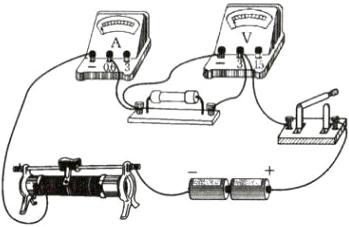

(2)请你用笔画线代替导线，将如图所示的电路元件连接成完整的实验电路。要求滑片向右滑动时，滑动变阻器连入电路的电阻变大。

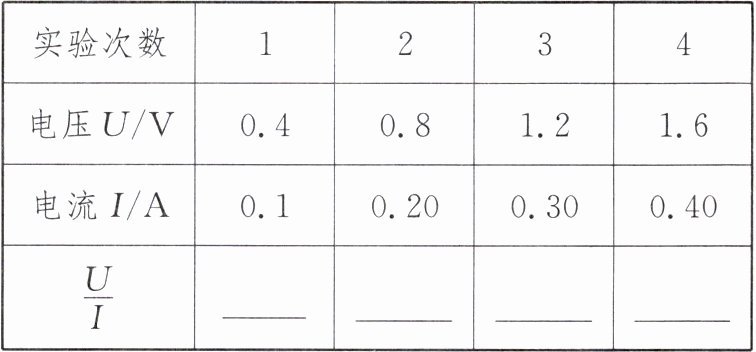

(3)小明记录的实验数据如下表，将表格填写完整。分析数据可得实验结论：电阻一定时，通过导体的电流与导体两端的电压成正比。

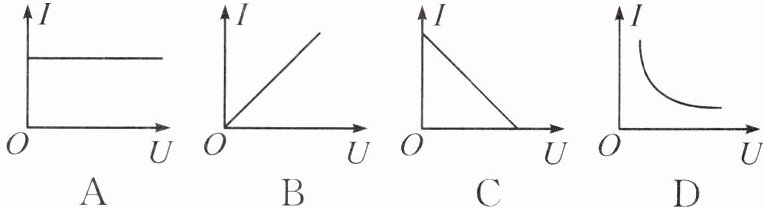

(4)能正确表示通过某定值电阻的电流与其两端电压之间关系的图像是B。

答案：
1.
(1)不变　滑动变阻器　
(2) 　
(3)电阻一定时，通过导体的电流与导体两端的电压成正比　4　4　4　4　
(4)B

2. 小明准备探究“电流与电阻的关系”。
(1)实验时，应保持定值电阻两端电压一定，研究电流与电阻的关系。
(2)在虚线框内画出此实验的电路图。

(3)连接电路时，开关应处于断开状态。

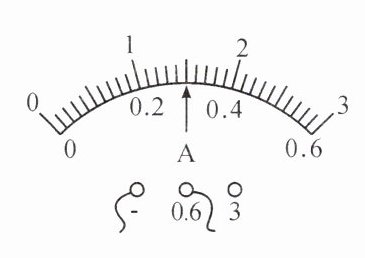

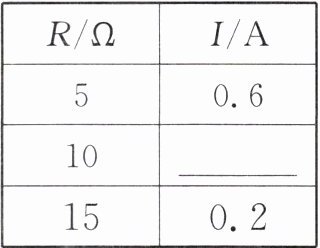

(4)小明先用5Ω的电阻进行实验，测出一组数据填入下表后，再用10Ω的电阻替换5Ω的电阻接入电路，闭合开关，调节滑动变阻器，当电压表示数为3V时，电流表指针位置如图所示，将电流表示数填入下表中。


(5)上一步操作中调节滑动变阻器的目的是控制定值电阻两端的电压不变。
(6)再将电阻换成15Ω，重复上述操作。
(7)分析表格中的数据发现三次I与R的乘积均相同(填“相同”或“不相同”)，可得出结论：电压一定时，通过导体的电流与导体的电阻成反比。

答案：
2.
(1)定值电阻　
(2) 　
(3)断开　
(4)0.3
(5)控制定值电阻两端的电压不变　
(7)相同　电压　通过导体的电流与导体的电阻成反比

3. (2023·天津)定值电阻R的U-I关系图像如图所示，当该电阻两端电压为3V时，通过它的电流为(A)


A.1A
B.2A
C.3A
D.4A

答案： 3.A
