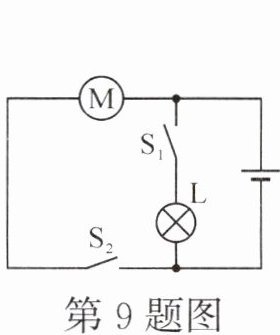

9. 如图是简化了的玩具警车的电路图，以下说法中正确的是(C)

A.开关 $ S_1 $ 控制整个电路
B.开关 $ S_1 $、$ S_2 $ 都闭合时电动机与小灯泡是串联的
C.电动机与小灯泡工作时互不影响
D.开关 $ S_2 $ 控制整个电路

答案： 9.C

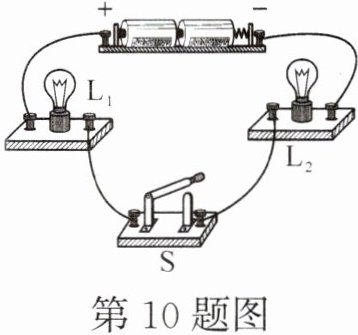

10. 小明正确连接如图所示的电路，闭合开关 $ S $，发现灯 $ L_1 $ 不发光，灯 $ L_2 $ 发光。由此判定电路故障可能是(A)

A.灯 $ L_1 $ 短路
B.灯 $ L_2 $ 短路
C.灯 $ L_1 $ 开路
D.灯 $ L_2 $ 开路

答案： 10.A

11. 班上某同学在学习完电学知识后，观察分析生活中电路工作情况得出以下判断，他的判断中正确的是(B)

A.三合一数据线可以同时给两部手机一起充电，这两部手机之间是串联的
B.节日的夜晚，街道两边树上的小彩灯一个坏了，其他的就不亮了，它们是串联的
C.马路两旁的路灯总是同时亮、同时灭，这些路灯一定是串联
D.家里的各用电器工作互不影响，说明各用电器之间是串联的

答案： 11.B

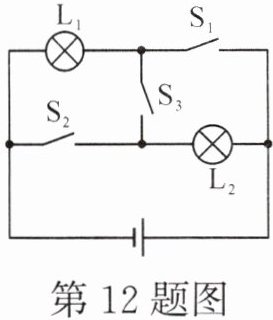

12. 如图所示电路中，要使小灯泡 $ L_1 $、$ L_2 $ 串联，必须闭合开关S₃，断开其他开关；若要 $ L_1 $、$ L_2 $ 并联，必须闭合开关S₁、S₂，断开其他开关；若闭合开关S₁、S₂、S₃，则会造成电源短路。

答案： 12.S₃ S₁、S₂ S₁、S₂、S₃

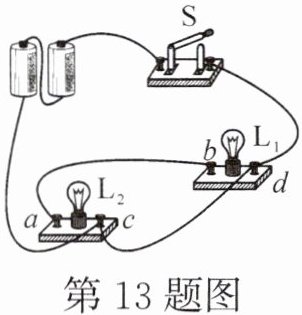

13. 如图所示的电路中，开关 $ S $ 闭合后，电路将处于短路(填“通路”“开路”或“短路”)状态。要使两灯串联，只要拆除导线cd(填“$ ab $”或“$ cd $”)即可；要使两灯并联，只要将与电池负极相连的导线的 $ c $ 端改接在a(填“$ a $”或“$ d $”)端即可。

答案： 13.短路 cd a

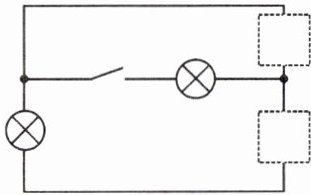

14. 如图所示，请在两个虚线框内填“电源”或“开关”的符号，使开关都闭合时，两灯组成并联电路。

答案：
14.

15. 小刚和小强进行“连接串联电路和并联电路”的实验。

(1)在连接电路的过程中，开关应该。

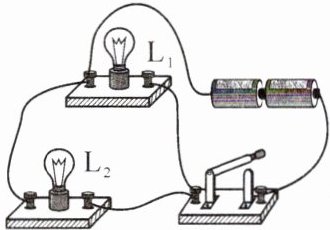

(2)如图所示是小强连接的并联电路，请在虚线框内画出对应的电路图。

(3)小刚连接了一个由两只灯泡组成的电路，闭合开关后两灯都亮，但连线比较杂乱，一时难以看清，要想简单、迅速地判断两灯的连接方式，可采取的办法是。

答案：
15.
(1)断开
(2)
(3)从某个灯座上取下一个灯泡，若另一个灯泡不亮则是串联，否则是并联
