《2025年名校课堂九年级物理上册沪科版安徽专版》

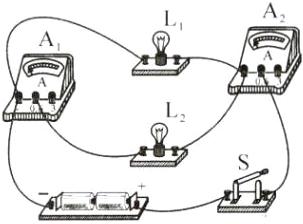

9. 如图所示的实物图，闭合开关后下列说法正确的是(B)

A.灯泡 $L_{1}$ 与 $L_{2}$ 是串联关系
B.电流表 $A_{2}$ 测量的是干路电流
C.电流表 $A_{1}$ 测量的是通过灯泡 $L_{1}$ 的电流
D.若灯泡 $L_{1}$ 短路，$L_{2}$ 能继续发光

答案： 9. B

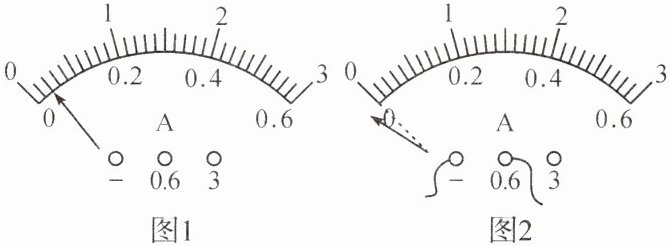

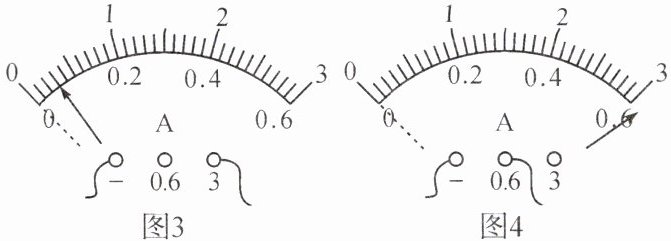

10. 甲、乙、丙、丁四名同学在做“用电流表测电流”的实验时，甲在连接电路前发现电流表指针偏转情况如图 1 所示；乙、丙、丁闭合开关前，他们的电流表指针均指在零刻度线处，当闭合开关试触时，发现电流表指针摆动分别出现了如图 2、3、4 所示的三种情况。
(1)甲同学接下来应进行的操作是对电流表进行调零。
(2)乙同学的问题：电流表的正、负接线柱在接线时接反了。
(3)丙同学的问题：电流表所选的量程太大。
(4)丁同学的问题：电流表所选的量程太小。
【变式】小丽用电流表测电路中的电流，从 $0\sim0.6A$ 的量程中读出示数为 $0.46A$，但实际量程是 $0\sim3A$，则实际电流为2.3 $A$。

答案： 10.
(1)对电流表进行调零
(2)接反了
(3)太大
(4)电流表所选的量程太小 [变式]　2.3

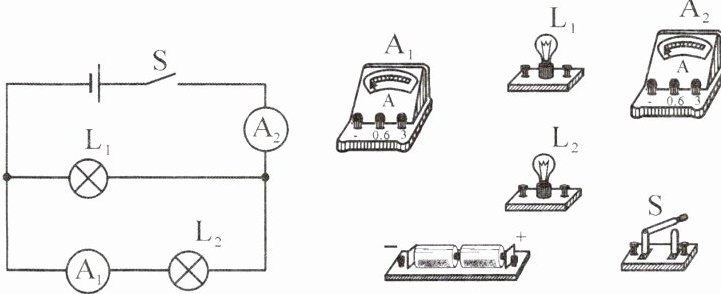

11. 根据电路图连接对应的实物图。（电流表量程选择 $0\sim0.6A$）

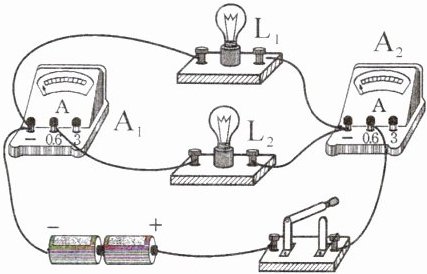

答案：
11. 　

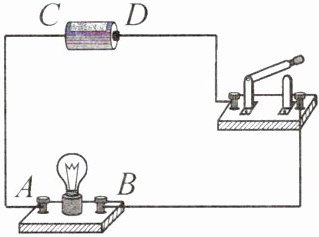

1. 如图所示，闭合开关后，干电池中的电流方向是，通过小灯泡的电流方向是，小灯泡中形成电流的自由电子定向移动的方向是。(填“$A→B$”“$B→A$”“$C→D$”或“$D→C$”)

答案： D→C；B→A；A→B

2. 如图所示，若用带负电的橡胶棒去接触不带电的验电器，发现验电器金属箔张开。橡胶棒接触验电器时，验电器金属杆中电荷移动的方向是，产生的瞬间电流方向是。若用一根带正电的玻璃棒接触验电器，验电器金属杆中电荷移动的方向是，这一瞬间电流方向是(前四空填“从$A$到$B$”或“从$B$到$A$”)，金属箔带(填“正”或“负”)电。

答案： 从A到B；从B到A；从B到A；从A到B；正
