5. (2024·淮南期末)如图所示的电路,电源电压恒定,开关$ S_0 $闭合。当开关S闭合,甲、乙两表为电压表时,甲、乙两表示数之比$ U_{甲} : U_{乙} = 3 : 1 $,当开关S断开,甲、乙两表为电流表时,此时电阻$ R_1 $、$ R_2 $的阻值之比为2:1。

答案： 2:1

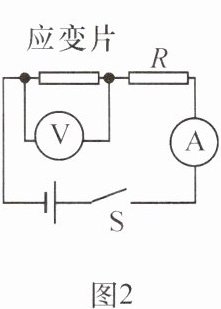

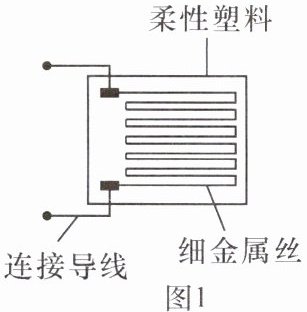

6. (2023·安徽)将一根细金属丝置入柔性塑料中,可以制成用来检测物体形变的器件——应变片,其结构如图1所示。将它接入图2所示的电路,电源电压不变,R为定值电阻。闭合开关S,当应变片随被检测物体发生拉伸形变时,柔性塑料中的金属丝会被拉长变细,导致电阻变大,则电路中的(D)

A.电压表和电流表示数都变大
B.电压表示数变小,电流表示数变大
C.电压表和电流表示数都变小
D.电压表示数变大,电流表示数变小

答案： D

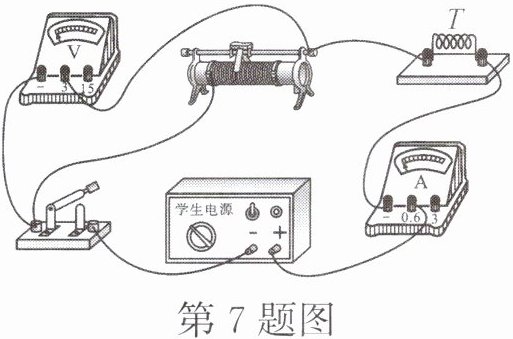

7. (2024·宣城期末)如图所示,电源电压恒为6 V,敏感元件T的电阻随电流的增大而减小。电压表示数为2 V时,电流表示数为0.2 A,当电压表示数为2.4 V时,电流表示数可能是(A)

A.小于0.18 A
B.等于0.18 A
C.大于0.18 A,小于0.2 A
D.大于0.2 A,小于0.24 A

答案： A

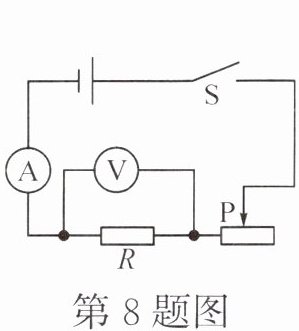

8. (2024·合肥蜀山区期末)用如图所示的电路探究通过导体的电流与电阻的关系。器材有:干电池3节(电压约为4.5 V),开关、滑动变阻器“20 Ω 2 A”、电压表、电流表各一个,阻值为5 Ω、10 Ω、15 Ω、20 Ω的定值电阻各一个,导线若干,连接好电路,设定加在电阻两端的电压为2 V进行探究,发现在获得三组数据后无法再进行实验,为了继续使用前面三组数据,利用现有器材完成探究,下列方案中可行的是(B)
①减少1节干电池
②增加1节干电池
③将设定加在电阻两端的电压调整为2.5 V
④将10 Ω的电阻串联在开关和滑动变阻器之间

A.只有①②
B.只有①④
C.只有③④
D.只有①③④

答案： B

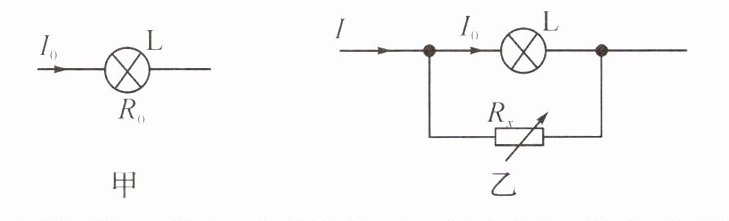

9. (2024·合肥蜀山区期末)如图甲所示是实验室里某种型号的灯泡L,它的阻值为$ R_0 $且保持不变,它正常发光的电流为$ I_0 $。现把这个灯泡与一个电阻箱并联接入到电流恒定为I的稳流电路中,已知$ I = nI_0(n ＞ 1) $,如图乙所示。为了保证灯泡安全工作,调节电阻箱使得通过灯泡的电流恰好为$ I_0 $,此时电阻箱的电阻为$ R_x $。

(1)请写出此时电阻箱$ R_x $的阻值表达式(用$ R_0 $,n表示)。
(2)请分析当电阻箱$ R_x $的阻值变小时,灯泡L发光亮度的变化情况。

答案： 解:
(1)由图乙知:灯泡和电阻箱并联,且电路中电流恒定,电阻箱$R_{x}$的电压:$U_{R_{x}}=U_{L}=R_{0}I_{0}$通过电阻箱$R_{x}$的电流:$I_{R_{x}}=I-I_{0}=nI_{0}-I_{0}=(n-1)I_{0}$故$R_{x}=\frac{U_{R_{x}}}{I_{R_{x}}}=\frac{R_{0}I_{0}}{(n-1)I_{0}}=\frac{R_{0}}{n-1}$
(2)因总电流恒定不变,并联分流,电阻箱$R_{x}$的阻值越小,分得的电流越大,小灯泡分得的电流越小,亮度越暗。
