《2025年名校课堂九年级物理上册沪科版安徽专版》

11. (2024·淮北期末)把 $ A $、$ B $ 两段导体并联在电路中，测得通过它们的电流比 $ I_{A} : I_{B} = 3 : 2 $，若把它们串联在电路中时，导体 $ A $ 两端的电压和导体 $ B $ 两端的电压之比 $ U_{A} : U_{B} = $$2:3$。

答案： $2:3$

12. 如图所示，滑动变阻器 $ R_2 $ 的最大阻值与定值电阻 $ R_1 $ 相等。闭合开关 $ S $，当滑片 $ P $ 在 $ a $ 端时，电压表示数为 $ 2 V $，则电源电压为4$ V $，此时电流表示数为 $ I_1 $，当滑片 $ P $ 向右滑动时，电压表示数变小(填“变大”“变小”或“不变”)，当滑片 $ P $ 在 $ b $ 端时，电流表示数为 $ I_2 $，则 $ I_1 : I_2 = $$1:1$。

答案： 4 变小 $1:1$

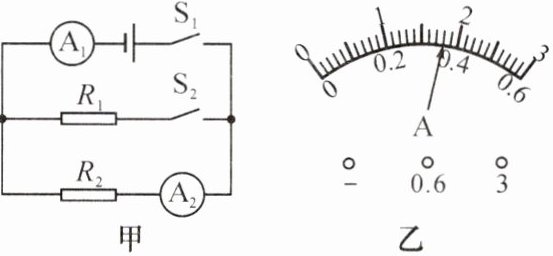

13. (2023·泰州)如图甲所示的电路，开关 $ S_1 $、$ S_2 $ 闭合后两电流表的指针均指在同一位置，示数如图乙所示，则通过 $ R_1 $ 的电流为1.44$ A $，两电阻之比 $ R_1 : R_2 = $$1:4$；只断开开关 $ S_2 $，电流表 $ A_1 $ 的示数将变小(填“变大”“变小”或“不变”)。

答案： 1.44 $1:4$ 变小

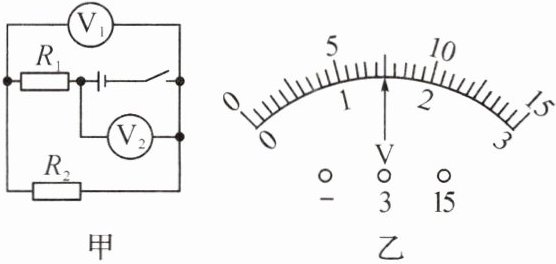

14. 如图甲所示的电路，当闭合开关后两只电压表的指针偏转均如图乙所示，则电源电压是7.5$ V $，$ R_1 $ 与 $ R_2 $ 的电阻之比为$4:1$。

答案： 7.5 $4:1$

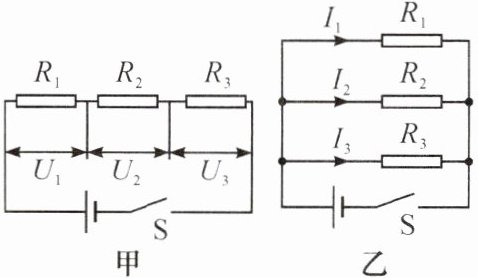

15. (2023·合肥蜀山区期末)$ R_1 $、$ R_2 $、$ R_3 $ 是三个阻值不同的定值电阻。将它们串联接入电路，如图甲所示，闭合开关后，测得各电阻两端的电压关系为 $ U_1 : U_2 : U_3 = 3 : 2 : 1 $；若将它们并联起来接入电路，如图乙所示，则闭合开关后，通过每个电阻的电流 $ I_1 : I_2 : I_3 = $$2:3:6$。

答案： $2:3:6$

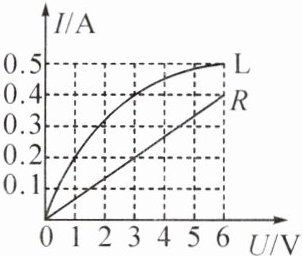

16. (2024·黑龙江)如图为灯泡 $ L $ 和定值电阻 $ R $ 的 $ I - U $ 图像，若将 $ L $ 和 $ R $ 并联在电源电压为 $ 3 V $ 的电路中，干路电流为0.6$ A $；若将其串联在电源电压为 $ 4 V $ 的电路中，$ L $ 和 $ R $ 的阻值之比为$1:3$。

答案： 0.6 $1:3$

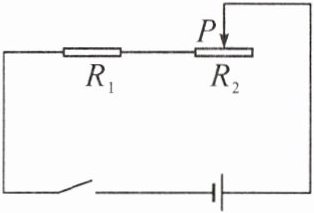

17. 如图所示的电路中，电源电压恒为 $ 12 V $，滑动变阻器铭牌上标有“$ 100 \Omega \quad 0.5 A $”字样，$ R_1 $ 的阻值为 $ 20 \Omega $。则为了不损坏滑动变阻器，$ R_2 $ 接入电路中的阻值至少是多少？

答案： 解:由滑动变阻器的铭牌可知电路中允许通过的最大电流为0.5 A,此时$R_{1}$两端的电压:$U_{1}=IR_{1}=0.5A×20Ω=10V$$R_{2}$两端的电压:$U_{2}=U-U_{1}=12V-10V=2V$$R_{2}$的阻值:$R_{2}=\frac {U_{2}}{I}=\frac {2V}{0.5A}=4Ω$即$R_{2}$接入电路中的阻值至少为4Ω。
