《2025年亮点给力提优课时作业本九年级物理上册苏科版》

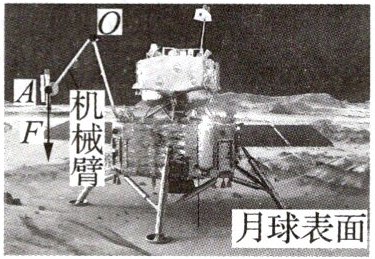

1. (2024·湖北)2024年6月2日至3日,嫦娥六号完成了人类首次月球背面采样.如图,嫦娥六号的机械臂正绕O点转动,将采集的月球样品送往贮存装置.请画出样品对机械臂上A点的作用力F的力臂l.

答案：
如图所示

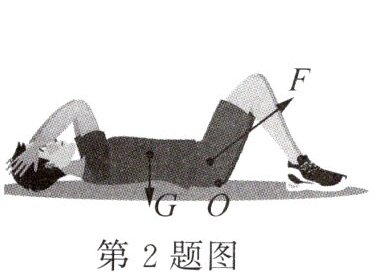

2. (2024·山西晋中三模)如图所示是小明同学在做仰卧起坐时的情景,人体可看成杠杆模型,O为支点,肌肉的拉力F为动力,请在图中画出动力臂$L_{1}和阻力臂L_{2}$.

答案：
如图所示

3. 如图所示是教室中的学生椅,人坐在椅面上若用力向后靠,椅子可能会向后倾倒而发生危险.请在图中画出:当椅子即将向后倾倒时,支点O的位置及靠背所受压力$F_{2}的力臂l_{2}$.

答案：
如图所示

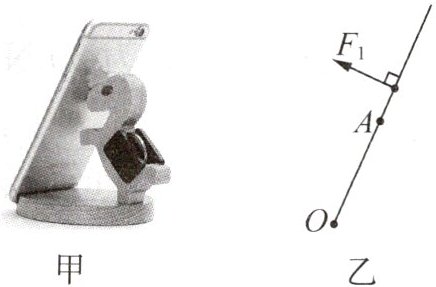

4. 如图甲所示,放到手机支架上的手机相当于一个杠杆,在杠杆的简图乙中,O为支点,$F_{1}$为支持手机的动力,A为手机的重心.请在图乙中画出$F_{1}的力臂L_{1}及杠杆所受阻力F_{2}$的示意图.

答案：
如图所示

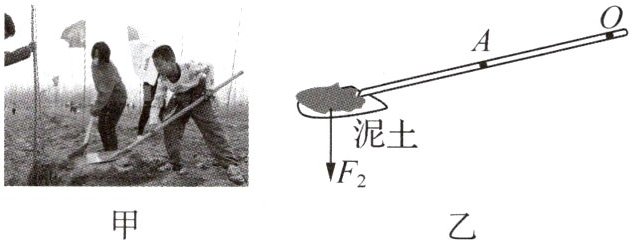

5. 新趋势 五育·劳育 如图甲,在植树节的植树活动中,两位同学用铁锹铲土.将铁锹视为杠杆,O为支点,请在图乙中画出手在A处施加最小动力$F_{1}的示意图及阻力F_{2}的力臂L_{2}$.

答案：
如图所示

方法归纳
作最小动力的示意图，关键是找出最大动力臂.最大动力臂的画法:①如果动力作用点已知，则支点到动力作用点的连线的长度为最大动力臂;②如果动力作用点未知，则选择杠杆上离支点最远的点为动力作用点，以支点到动力作用点的连线的长度为最大动力臂.

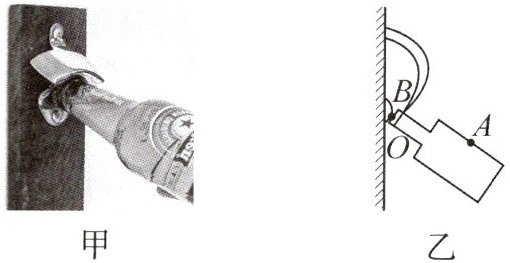

6. 图甲是一款瓶起子.起瓶盖时,瓶身相当于一个绕O点转动的杠杆,图乙是其简化示意图.请在图乙中画出作用在A点的最小动力$F_{1}的示意图及其力臂l_{1}$.

答案：
如图所示

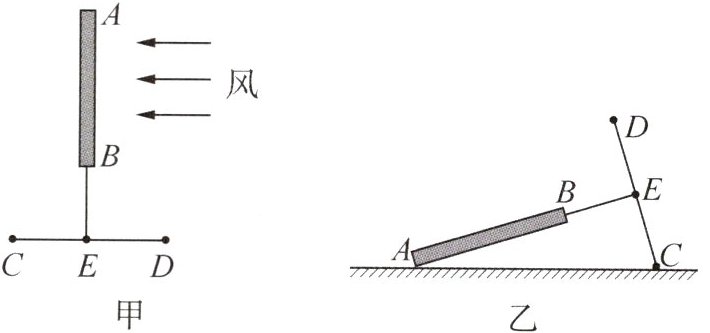

7. (2025·江苏常州期中)今年中秋佳节期间,受台风“贝碧嘉”影响,小敏家门口的指示牌被刮倒了.图甲是指示牌模型,图乙是被风刮倒的指示牌,请在图乙中画出将指示牌扶起的最小力的示意图及其力臂.

答案：
如图所示

8. 如图所示,小亮想用最省力的方法把一个油桶推上台阶.请你在图中作出:
(1) 杠杆的支点O.
(2) 最小力的力臂L.
(3) 最小力的方向.

答案：
如图所示
