《2025年亮点给力提优课时作业本九年级物理上册苏科版》

8. 新素养 科学思维 如图所示,灯$ L_1 $与$ L_2 $串联接在由三节蓄电池组成的电源两端,先用电压表测灯$ L_2 $两端的电压,然后又测出了灯$ L_1 $两端的电压为 2.6 V,在测电源电压时,他发现只将电压表接 B 的一端改接 C 会更简单,这种接法______(选填“正确”或“不正确”),理由是______.

答案： 不正确 电压表量程太小，会损坏电压表 解析：灯 $ L_{1} $ 两端的电压为 $ 2.6 \, \text{V} $，则电压表选择 $ 0 \sim 3 \, \text{V} $ 的量程可以较为准确地测量；三节蓄电池组成的电源电压为 $ U = 3 \times 2 \, \text{V} = 6 \, \text{V} ＞ 3 \, \text{V} $，超过电压表此时的量程，所以测电源电压时，只将电压表接 $ B $ 的一端改接 $ C $ 是不正确的.

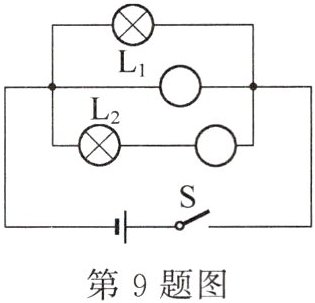

9. 在如图所示电路的圆圈内填入电压表或电流表的符号,使开关 S 闭合时两灯都能发光且两个电表均有示数.

答案：
如图所示

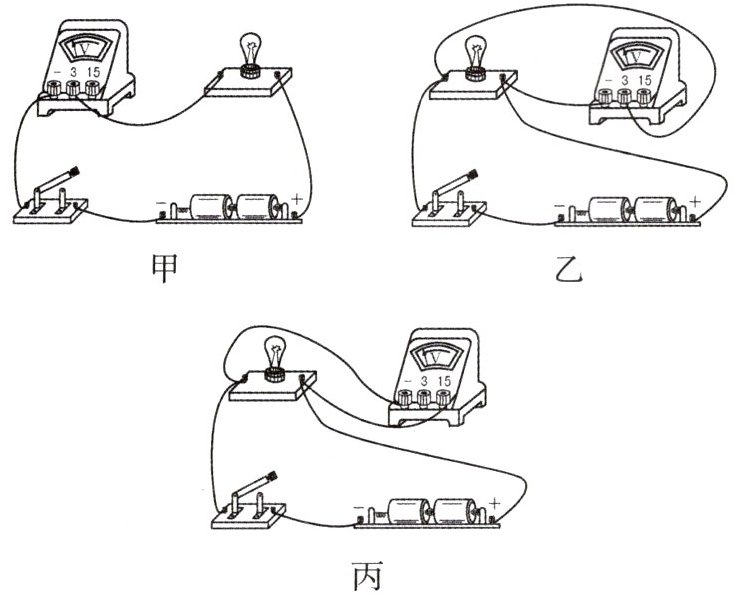

10. 如图所示,用电压表测量小灯泡两端的电压,指出甲、乙、丙三图中电压表的使用错误.

甲:______;
乙:______;
丙:______.

答案： 电压表与小灯泡串联了 电压表的正、负接线柱接反了 电压表选用的量程过大 解析：用电压表测量电压时，电压表应并联在电路中，所以图甲中的错误是电压表与小灯泡串联了；图乙中，电流从电压表“—”接线柱流入，电压表的正、负接线柱接反了；图丙中，电源由 2 节干电池组成，则电源电压约为 $ 3 \, \text{V} $，为了测量准确，电压表应选用 $ 0 \sim 3 \, \text{V} $ 量程，而图丙中电压表选用了 $ 0 \sim 15 \, \text{V} $ 量程，所选量程过大.

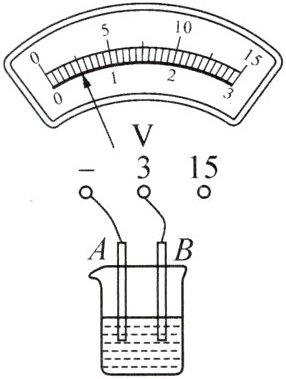

11. 新趋势 学科融合 (2025·广东汕头期末)“金属的活动性顺序”是指标准态下金属在酸溶液中活动性相对大小的顺序.常见金属的活动性顺序(由强到弱):铝、锌、铁、铅(氢)、铜、银、金.制作食盐水电池的一种方法:用活动性比氢强的金属作电池负极,用金属铜作电池正极.据此,在食盐水中放入铅、铜两块金属片作电极,如图所示.
(1) 此电池 A 电极所用的金属是______(选填“铅”或“铜”).
(2) 结合上述实验,同学们对食盐水电池电压有以下猜想:
猜想一:金属片在食盐水中的面积越大,电池的电压越大;
猜想二:食盐水的______,电池的电压越大;
猜想三:负极所用金属的活动性越强,电池的电压越大.
① 小明验证猜想三是否成立时,选择了最合理的两种金属(外形完全相同)作负极,应选的是______.
A. 金和铝
B. 铁和铅
C. 铝和铅
② 根据已有器材、完全相同的两杯足量食盐水及上述所选金属片,写出验证猜想三是否成立的实验步骤:______.

答案：
(1) 铅
(2) 浓度越大 ① C ② 见解析 解析：
(1) 由图中电压表正向偏转知，$ B $ 为电源的正极，$ A $ 是负极，则 $ A $ 电极所用的是活动性比氢强的金属铅.
(2) 电解质的浓度越大，可自由移动的离子越多，故猜想食盐水的浓度越大，电池的电压越大. ① 验证猜想三是否成立时，要选择金属活动性比氢强的金属作电池负极，因而不选择金，由题意知铝和铅的活动性相差较大，而铁和铅的活动性相差较小，故 C 符合题意. ② 分别将外形完全相同的铝、铅金属片作负极，插入完全相同的两杯食盐水的相同深度处，比较电压大小，得出结论.
