6. (2025·江苏镇江期中)如图所示电路中,电源电压不变,闭合开关后,小灯泡$L_{1}$、$L_{2}$都发光.一段时间后,其中一盏灯突然熄灭,而电流表、电压表示数都不变.若故障只发生在$L_{1}或L_{2}$上,产生这一现象的原因是____;此时,若将$L_{1}$、$L_{2}$的位置互换,会发现____表的示数几乎为零.

答案： $L_{1}$断路 电流 解析：电源电压不变，闭合开关后，小灯泡$L_{1}$、$L_{2}$都发光，两灯并联，电压表测电源电压，电流表测通过$L_{2}$的电流. 一段时间后，其中一盏灯突然熄灭，这说明电路出现了断路故障，而电流表、电压表示数都不变，这说明灯泡$L_{2}$是正常的，所以故障是$L_{1}$断路；此时，若将$L_{1}$、$L_{2}$的位置互换，电压表仍然测量电源的电压，所以电压表示数不变，由于$L_{1}$断路，所以会发现电流表的示数几乎为零.

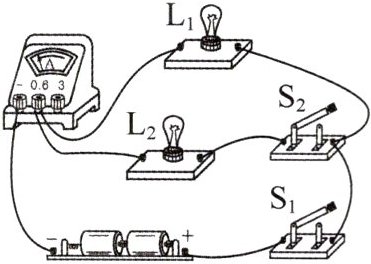

7. (2024·陕西)如图所示,电源电压不变.闭合开关$S_{1}和S_{2}$,小灯泡$L_{1}和L_{2}$均正常发光,电流表有示数.下列分析正确的是 ()

A. 小灯泡$L_{1}和L_{2}$串联
B. 若断开开关$S_{2}$,电流表示数会变小
C. 若小灯泡$L_{1}比L_{2}$亮,原因是小灯泡$L_{1}两端的电压比L_{2}$两端的电压大
D. 若只闭合开关$S_{2}$,电路中只有小灯泡$L_{2}$发光

答案： B

8. 如图所示,电源电压保持不变.当开关$S_{2}$、$S_{3}$闭合,$S_{1}$断开时,电压表示数为6V.当开关$S_{1}$、$S_{3}$断开,$S_{2}$闭合时,电压表示数为4V,则$R_{1}$两端的电压为____V;当开关$S_{1}$、$S_{3}$闭合,$S_{2}$断开时,电流表A和$A_{1}$的示数分别为0.5A和0.2A,则通过$R_{2}$的电流为____A.

答案： 2 0.3 解析：当$S_{2}$、$S_{3}$闭合，$S_{1}$断开时，电阻$R_{1}$短路，电路中只有$R_{2}$，电压表示数为 6 V，即电源电压为 6 V. 当$S_{1}$、$S_{3}$断开，$S_{2}$闭合时，两电阻串联，电压表测$R_{2}$两端的电压，此时电压表示数为 4 V，由串联电路电压的规律可得，$R_{1}$两端的电压$U_{1}=U-U_{2}=6V-4V=2V$；当$S_{1}$、$S_{3}$闭合，$S_{2}$断开时，两电阻并联，电流表 A 测总电流，电流表$A_{1}$测通过$R_{1}$的电流，由并联电路电流的规律可得，通过$R_{2}$的电流$I_{2}=I-I_{1}=0.5A-0.2A=0.3A$.

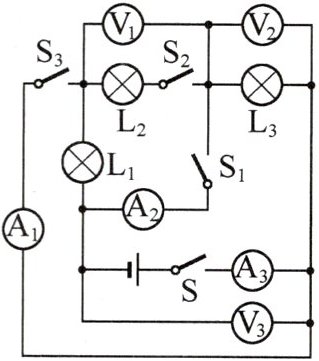

9. (2025·重庆期中)如图所示,电源电压不变,当开关$S$、$S_{1}$、$S_{2}$闭合时,电压表$V_{2}$的示数为14V;当开关$S$、$S_{2}$闭合,$S_{1}$、$S_{3}$断开时,电压表$V_{1}$、$V_{2}$的示数分别为4V、8V;当开关$S$、$S_{1}$、$S_{2}$、$S_{3}$都闭合时,电流表$A_{1}$、$A_{2}$、$A_{3}$的示数分别为1.2A、0.6A、1.4A.求:
(1) 电源电压.
(2) 当开关$S$、$S_{2}$闭合,$S_{1}$、$S_{3}$断开时,$L_{1}$两端的电压.
(3) 当开关$S$、$S_{1}$、$S_{2}$、$S_{3}$都闭合时,通过灯泡$L_{2}$的电流.
