《2025年亮点给力提优课时作业本九年级物理上册苏科版》

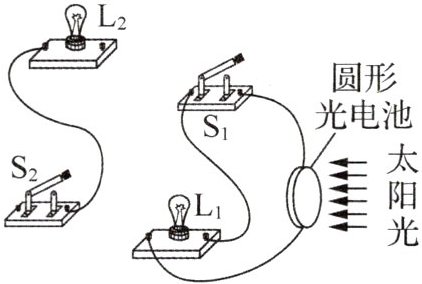

8. (2025·江苏无锡期末)用太阳能电池给两灯供电,请将电路连接完整,要求:两灯并联,$S_{1}$控制整个电路,$S_{2}单独控制L_{2}$.

答案：

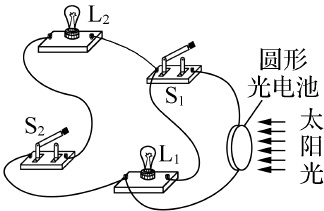

如图所示
　　　　

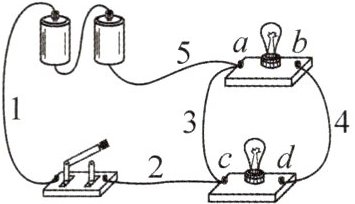

9. (2025·福建漳州期中)小宇同学想连接一个并联电路,他把两个灯泡和开关按如图所示连接.闭合开关前,经检查发现电路连接错误,若要两灯并联,只允许换接一根导线,在这根导线上打“×”并完成正确的连接.

答案：
如图所示
　
SK

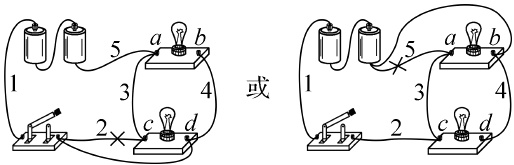

解析:图中开关闭合后，电源会被短路，电路连接错误，要使两灯并联，即电流的路径有两条，可以将导线2由与c接线柱连接改为与d接线柱连接，也可以将导线5由与a接线柱连接改为与b 接线柱连接.

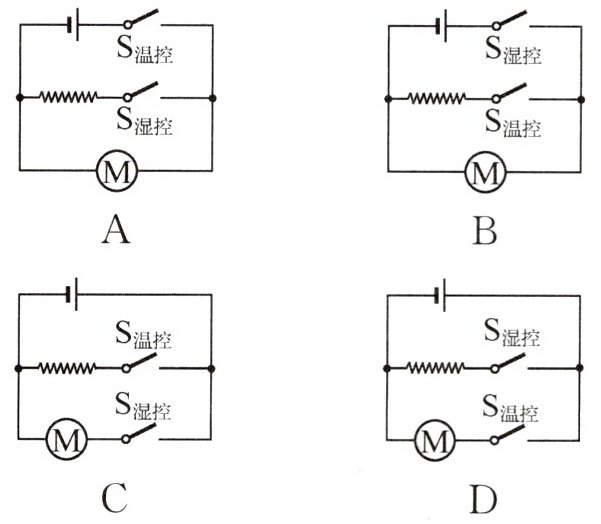

10. 新素养 科学思维 (2024·江苏常州)某款电子垃圾桶可以将湿的厨余垃圾变干,作为动物饲料.将湿的厨余垃圾倒入垃圾桶,电路检测到桶内垃圾湿时,就吹风,吹风过程中:当桶内温度低时,吹热风;当桶内温度高时,吹冷风……直至垃圾变干,之后,整个电路结束工作.开关在垃圾湿时闭合、干时断开;开关在桶内温度低时闭合、温度高时断开.下列图示电路中符合要求的是 ()

答案： B 解析:由题意可知,将湿的厨余垃圾倒入垃圾桶，电路检测到桶内垃圾湿时，就吹风.吹风过程中，当桶内温度低时，吹热风，当桶内温度高时，吹冷风，即在这个电路中，吹风电机M和电热丝是并联的，且电热丝要受开关 $ S_{温控} $ 控制,而开关 $ S_{湿拉} $ 要控制整个电路，应接在干路中，故B符合要求.

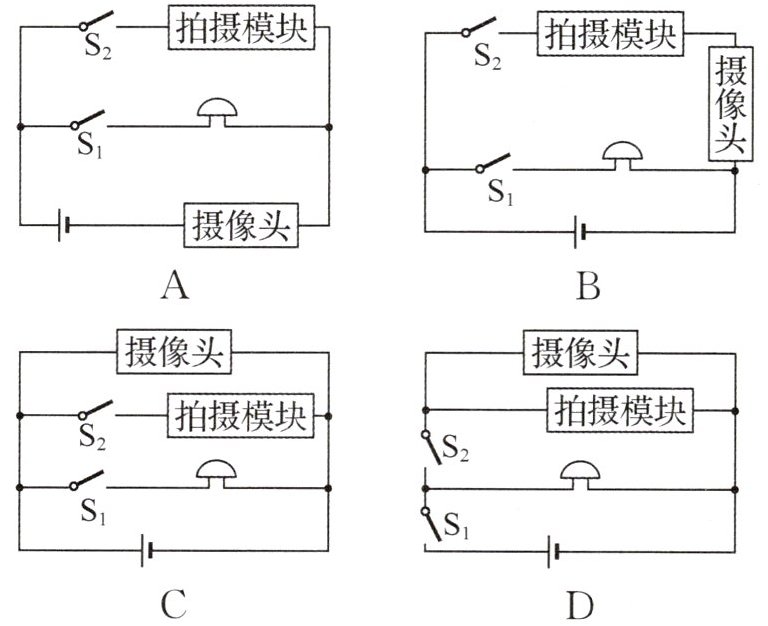

11. 亮点原创 如图所示是某款新型可视门铃,它集成了猫眼

和门铃的功能,守护居住安全.接通电源后,摄像头24小时监控;访客按下门铃按钮,对应开关$S_{1}$闭合,铃声响起提醒户主;该可视门铃还有人形检测功能,检测到人形时,对应开关$S_{2}$闭合,拍摄模块智能抓拍徘徊人员.下列电路图中符合要求的是 ()

答案： C

12. (2025·广东佛山期末)某商场的电动扶梯只在白天且有人搭乘时开启.如图所示,利用自动开关$S_{1}$(有人时闭合,无人时断开)及自动开关$S_{2}$(白天闭合,夜间断开)即可实现该电动扶梯(用M表示)的自动控制.请你根据上述要求将电路图补充完整.

答案：
如图所示
　　　　　　　　

13. (2025·陕西榆林二模)汽车的座椅和安全带插口相当于两个开关,当坐在座椅上时,座椅开关闭合,指示灯亮提醒乘客未扣上安全带,当安全带插入插口时,安全带插口开关闭合,指示灯熄灭;$R_{0}$是防止电路短路的元件,请根据以上实际应用,连接符合要求的电路图.

答案：
如图所示
　　　　　　　　　
解析:由题意可知，当人坐在座椅上时，座椅开关闭合，指示灯亮，说明指示灯与座椅开关串联;将安全带插入插口时，指示灯灭，说明安全带开关与指示灯并联;$ R_{0} $ 串联在电路中保护电路.
