《2025年亮点给力提优课时作业本九年级物理上册苏科版》

1. (2025·江苏无锡期末)与如图所示实物电路对应的电路图是 ()

A.
B.
C.
D.

答案： B

2. 新素养 科学思维 (2024·四川南充)某校科创小组为“共享助力车”的安全头盔设计以下方案:扫码成功后开关$S_{1}$闭合,指示灯L亮;从车头取出头盔并戴上后,头盔内遥控设备遥控$S_{2}$闭合,电动机通电工作;扫码且戴头盔才能骑行.下列电路符合以上设计要求的是 ()

A.
B.
C.
D.

答案： B 解析：由题意可知，骑行前，扫码成功后开关$S_{1}$闭合，指示灯 L 亮，但电动机不工作；从车头取出头盔并戴上后，头盔内遥控设备遥控$S_{2}$闭合，电动机才通电工作，这说明指示灯与电动机工作时互不影响，是并联的；若只戴头盔不扫码无法骑行，则开关$S_{1}$在干路中控制整个电路，开关$S_{2}$与电动机在一条支路中. 故 B 符合要求.

3. 如图所示,若同时闭合开关$S_{1}$、$S_{3}$,且断开开关$S_{2}$,则灯$L_{1}$、$L_{2}$为____联;只闭合开关$S_{2}$,则灯$L_{1}$、$L_{2}$为____联;为防止电源短路,绝不允许同时闭合开关____.

答案： 并 串 $S_{2}$、$S_{3}$

4. 按要求作图.

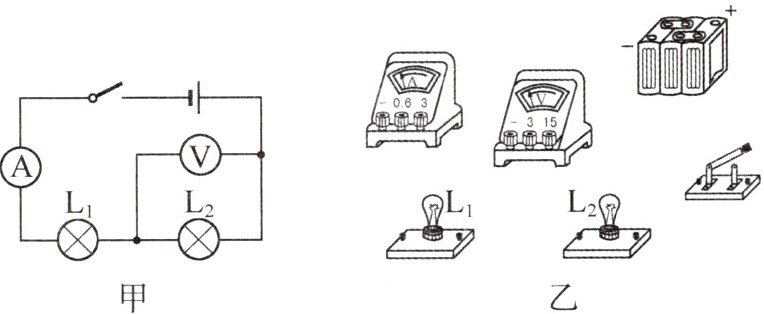

(1) (2025·广东惠州期末)按图甲所示的电路图,用笔画线代替导线把图乙中所示器材连成实验电路.

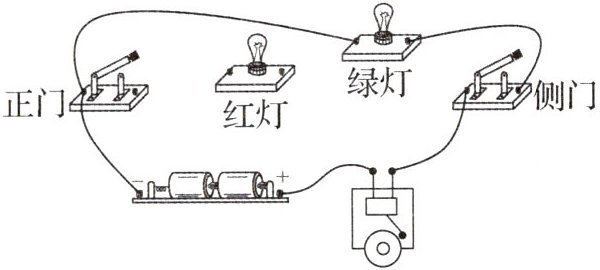

(2) 小德为收发室设计一个电路,该电路要实现的功能是红灯亮时,电铃响,表示正门来人;绿灯亮时,电铃响,表示侧门来人.连接完图示电路时,他发现手中只剩两根导线,请你用笔画线代替这两根导线,将电路按要求补充完整(要求电路中所有导线不能交叉).

答案：

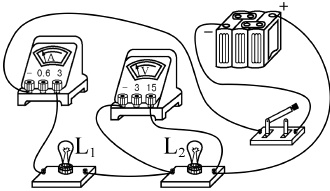

（1）如图所示
　　　　　

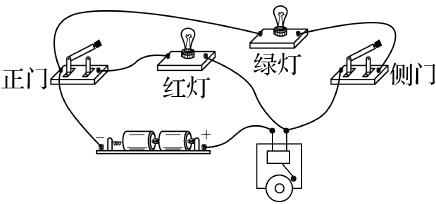

　（2）如图所示
　　　

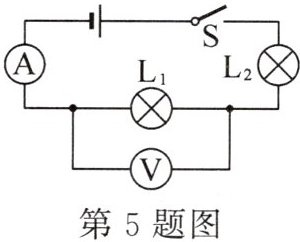

5. 如图所示,电源电压不变,两只电表均完好,开关S闭合后,发现只有一只电表的指针发生偏转.若电路中只有一个灯泡出现了故障,则可能是 ()

A. 电压表指针发生偏转,灯泡$L_{1}$短路
B. 电流表指针发生偏转,灯泡$L_{2}$断路
C. 电压表指针发生偏转,灯泡$L_{1}$断路
D. 电流表指针发生偏转,灯泡$L_{2}$短路

答案： C 解析：由电路图可知，两灯泡串联，电流表测电路中的电流，电压表测灯泡$L_{1}$两端的电压. 当灯泡$L_{1}$短路时，电压表被短路，示数为零，电压表指针不偏转，电流表指针偏转，故 A 不可能；当灯泡$L_{2}$断路时，电路断路，电流表和电压表的指针均不发生偏转，故 B 不可能；当灯泡$L_{1}$断路时，电路断路，电路中无电流，电流表指针不偏转，电压表串联在电路中测电源电压，指针发生偏转，故 C 可能；当灯泡$L_{2}$短路时，电路为$L_{1}$的简单电路，电流表测电路中电流，指针偏转，电压表测电源电压，指针偏转，故 D 不可能.
