《2025年亮点给力提优课时作业本九年级物理上册苏科版》

8.(2025·新疆和田月考)如图是某人连接的电路,小电动机能转动吗?____.在接错的那根导线上打“×”,再把正确接法的导线画出来.

答案：
不能转动 如图所示

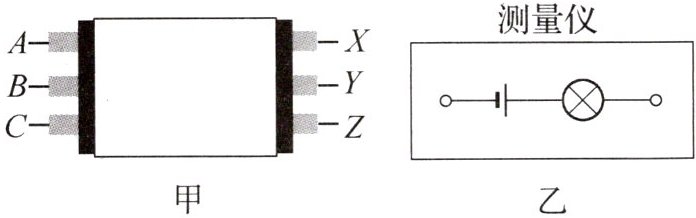

9.如图甲所示,某高层建筑的墙体中有三根绞在一起的电线,可以用如图乙所示的“测量仪”把它们区分开.小刚将 A、B 连在一起时,小宇将“测量仪”连在 X、Z 两端,灯泡发光;小刚将 B、C 连在一起时,小宇将“测量仪”连在 X、Y 两端,灯泡发光.则下列判断正确的是 ()

A. A 和 Y 是同一根电线,B 和 Z 是同一根电线
B. A 和 Z 是同一根电线,B 和 X 是同一根电线
C. B 和 Z 是同一根电线,C 和 Y 是同一根电线
D. B 和 Y 是同一根电线,C 和 Z 是同一根电线

答案： B 解析：小刚将 A、B 连在一起时，小宇将“测量仪”连在 X、Z 两端，灯泡发光，此时图甲中左侧只剩下 C 端，右侧只剩下 Y 端，说明 C 和 Y 是同一根电线。小刚将 B、C 连在一起时，小宇将“测量仪”连在 X、Y 两端，灯泡发光，此时图甲中左侧只剩下 A 端，右侧只剩下 Z 端，说明 A 和 Z 是同一根电线。综上分析，C 和 Y 是同一根电线，A 和 Z 是同一根电线，则剩下的 B 和 X 是同一根电线，故 B 正确。

10.如图为某定时炸弹的引爆电路原理图,当起爆器中有电流通过时就会引爆炸弹.请你结合所学知识帮助专家进行排爆分析.

(1)定时器(时钟)应该安装在____(选填“a”或“b”)导线上.在定时阶段,该导线是____(选填“通”或“断”)路,所以在定时阶段起爆器不会引爆炸弹.
(2)定时结束时,定时器会把所在导线____(选填“接通”或“切断”),定时结束的瞬间起爆器立即引爆炸弹.
(3)为使该定时爆炸装置停止工作,在定时阶段应立即剪断导线____(选填“a”或“b”).

答案：
(1) b 通
(2) 切断
(3) a 解析：
(1)
(2) 由题意及电路图可知，定时阶段起爆器中没有电流通过，即起爆器被短路，电流从电源正极出发，流经 b 导线、a 导线、灯泡回到电源负极；定时结束时起爆器中有电流通过，此时电流从电源正极出发，流经起爆器、a 导线、灯泡回到电源负极，此时 b 导线应是断路。所以定时器(时钟)应安装在 b 导线上，定时阶段 b 导线是通路，起爆器不引爆炸弹，定时结束定时器将 b 导线切断，起爆器引爆炸弹。
(3) 为使该定时爆炸装置停止工作，应使电路断路，所以在定时阶段应立即剪断导线 a，这样整个电路中都没有电流。

11.(2025·广东惠州期中)阅读下面短文,并回答问题.
感应发光冰块
感应发光冰块产品是采用食品级 PS 材料及电子元件组成的发光冰块,采用先进的触水式开关,具有入水即亮的特性(液体感应),外形仿如真实冰块一般.感应发光冰块采用电池供电,无化学变化,无毒无害,可放置于各类饮品中增添浪漫及神秘的气氛.感应发光冰块内部电子元件有:液体感应器、纽扣电池和 LED 灯泡.感应发光冰块的使用方法是将发光冰块清洁干净放入水中,它将自动发亮;使用完毕后,用布擦干后放置在干燥的地方以备下次使用.感应发光冰块还可以放入冰箱内冷冻后再放入饮料内,起到降低饮料温度的作用.需要注意的是,请勿吞食感应发光冰块,避免放置于温度过高的饮品中.
(1)液体感应器是先进的触水式____(选填“电源”“用电器”“开关”或“导线”).
(2)冷冻后的感应发光冰块放入饮料内时,是通过____的方式改变饮料的内能.
(3)用布擦干后的感应发光冰块内部的电路处于____(选填“通路”“断路”或“短路”)状态.

答案：
(1) 开关
(2) 热传递
(3) 断路
