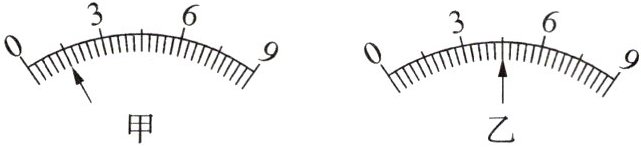

9. 某电流表有两个量程,大量程为 $ 0 \sim 9 $ A,小量程模糊不清. 为了确定小量程是多少,先将大量程接入电路,指针位置如图甲,然后改用小量程接入同一电路,指针位置如图乙.则该电流表的小量程为 ()

A. $ 0 \sim 0.6 $ A
B. $ 0 \sim 2 $ A
C. $ 0 \sim 6 $ A
D. $ 0 \sim 3 $ A

答案： D 解析：电流表的大量程为 $0～9A$，由图甲可知，其分度值为 $0.3A$，则图甲示数为 $1.5A$。改用小量程接入同一电路，电流表示数应该是相同的，所以图乙中指针的位置也为 $1.5A$，则小量程的分度值为 $0.1A$，所以该电流表的小量程为 $0～3A$，故 D 正确。

10. (2025·甘肃临夏期中)如图所示,两个完全相同的金属片 A、B 没入盐水中,闭合开关后,小灯泡发光. 盐水中负离子定向移动的方向是从______(选填“A 到 B”或“B 到 A”),通过灯泡灯丝的电流方向是从______(选填“C 到 D”或“D 到 C”).

答案： A 到 B C 到 D 解析：电流从电源正极流出，经 C 点到小灯泡，再经 D 点流向金属片 B、A，最后回到电源负极，盐水中负离子的定向移动方向与电流的方向相反，所以盐水中负离子定向移动的方向是从 A 到 B；通过灯泡灯丝的电流方向是从 C 到 D。

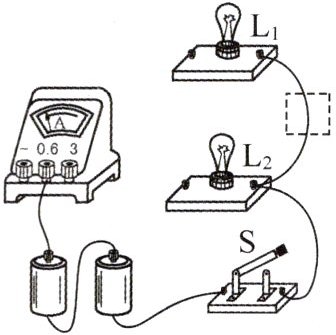

11. (2025·上海月考)请用笔画线代替导线,在如图所示的电路中添加两根导线,使电流表只测量小灯泡 $ L_{1} $ 的电流,并用箭头标出虚线框位置导线上电流的方向.

答案：
如图所示

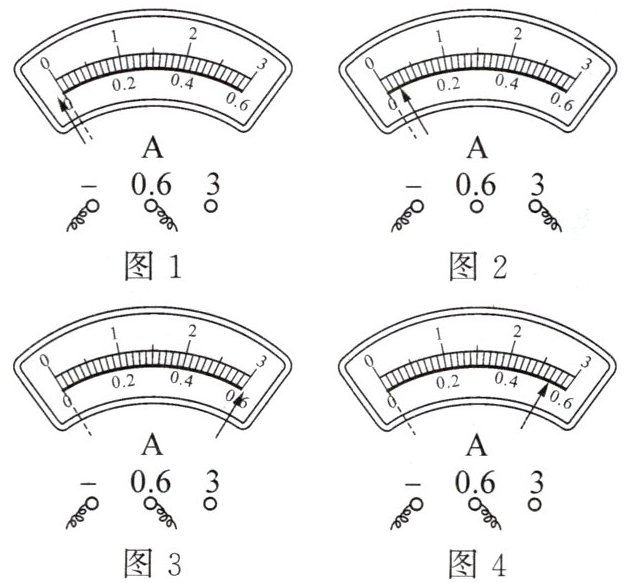

12. 新素养 科学思维 (2025·陕西西安期中)甲、乙、丙、丁 4 位同学在做“用电流表测电流”的分组实验,闭合开关前,他们的电流表指针均指在零刻度处. 当甲、乙、丙 3 位同学闭合开关试触时发现,电流表指针摆动分别出现了如图 1、图 2、图 3 所示的三种情况,请分析他们在电流表的使用上分别存在什么问题. 丁同学正确使用电流表,电流表指针变化如图 4 所示,请写出他测量电流的大小.

(1) 甲的问题:______.
(2) 乙的问题:______.
(3) 丙的问题:______.
(4) 丁测量时电流表示数为______A.

答案： （1）电流表的正、负接线柱接反了 （2）电流表所接的量程太大 （3）电流表所接的量程太小 （4）0.54 解析：（1）图 1 中的指针反向偏转，说明甲的问题是电流表的正、负接线柱接反了。（2）图 2 中的指针偏转角度太小，说明乙的问题是电流表所接的量程太大。（3）图 3 中的指针偏转角度太大，说明丙的问题是电流表所接的量程太小。（4）由图 4 可知，丁同学测量时，电流表所接的量程是 $0～0.6A$，分度值为 $0.02A$，由指针的位置可知，其电流表示数为 $0.54A$。

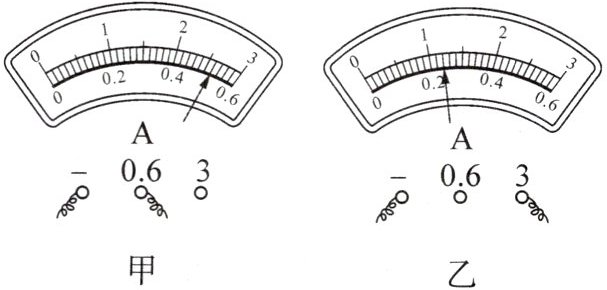

13. 甲、乙两个电流表完全相同,现将它们的接线柱按如图所示方式分别接入电路去测量电流的大小,由图可知,______电表所测的电流值较大,甲表的示数为______A. 若测量前指针在零刻度线偏右处,未校正便用这个电流表测量,测量结果比实际值______(选填“大”或“小”).

答案： 乙 0.52 大 解析：由图可知，甲电流表量程为 $0～0.6A$，示数为 $0.52A$；乙电流表量程为 $0～3A$，示数为 $1.2A$。比较可知，乙电表所测的电流值较大。如果测量前指针在零刻度线偏右处，即示数大于零，未校正便用这个电流表测量，测量结果比实际值大。
