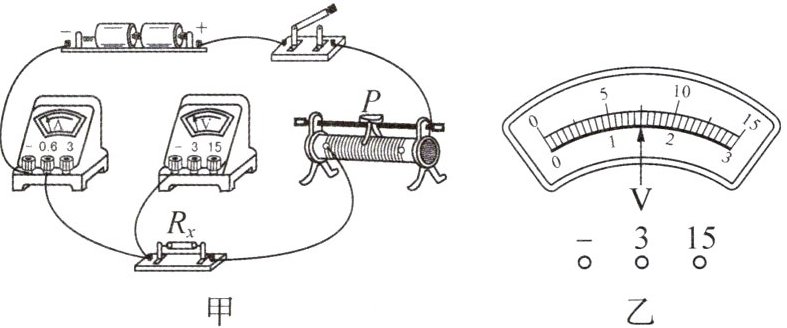

6. (2025·陕西西安期末)物理实验小组测量未知电阻$R_{x}$的阻值,实验电路如图甲所示,电源电压为3V且保持不变.

(1) 请你用笔画线代替导线,将图甲电路连接完整,导线不得交叉.
(2) 闭合开关后,发现电流表示数为零,电压表示数接近电源电压,初步检查确认,电路连接完好,两电表正常,则故障原因可能是______.
(3) 排除故障后,移动滑动变阻器的滑片,当电流表的示数为0.2A时,电压表示数如图乙所示,读数为______V,则电阻$R_{x}$的阻值为______Ω.
(4) 小明将图甲中的电阻$R_{x}$换成一个标有“2.5V 0.3A”字样的小灯泡,用上述方法测量这个小灯泡的电阻.
① 连接好电路,闭合开关后,电压表的示数如图乙所示,若要使小灯泡正常发光,滑动变阻器的滑片应适当向______端移动.

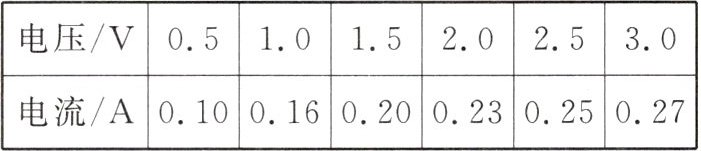

② 通过移动滑动变阻器的滑片,多次测量小灯泡两端的电压和通过小灯泡的电流,获得下表所示实验数据.依据表格中的数据,小明求出小灯泡电阻的平均值,你同意这种做法吗?______(选填“同意”或“不同意”),说出你的理由:______.

答案：

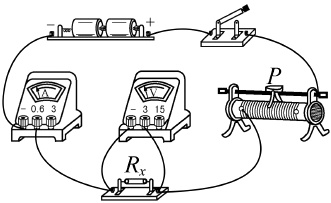

（1）如图所示 （2）电阻$R_{x}$断路 （3）1.5 7.5 （4）①左 ②不同意 灯丝的电阻随温度的变化而变化，求平均值没有意义

解析:（2）闭合开关后，发现电流表示数为零，说明电路发生断路，电压表示数接近电源电压，说明电压表与电源正、负极之间的电路连接完好，因此故障原因可能是电阻$R_{x}$断路。（3）由电源电压为$3V$可知，电压表的量程为$0\sim 3V$，则电压表读数为$1.5V$，根据欧姆定律可得，电阻$R_{x}$的阻值$R_{x}=\frac{U}{I}=\frac{1.5V}{0.2A}=7.5\Omega$。（4）①标有“$2.5V$ $0.3A$”字样的小灯泡，额定电压为$2.5V$，图乙中电压表的示数小于小灯泡的额定电压，若要使小灯泡正常发光，应该减小滑动变阻器两端的电压，由串联分压可知，应减小滑动变阻器接入电路的阻值，因此滑动变阻器的滑片应适当向左端移动。②灯丝的电阻随温度的变化而变化，求平均值没有意义，因此不同意小明的做法。
