《2025年亮点给力提优课时作业本九年级物理上册苏科版》

1. (2025·山东临沂期中)关于伏安法测电阻实验,下列说法错误的是 ()
A. 原理是公式$R= \frac {U}{I}$
B. 用到的测量工具是电压表和电流表
C. 滑动变阻器与待测电阻串联,起到调节待测电阻两端电压及保护电路的作用
D. 无论测量对象是定值电阻还是小灯泡电阻,都可以多次测量求平均值来减小误差

答案： D

2. 用如图所示的电路测量未知电阻$R_{x}$的阻值.调节电路,当电压表示数为3.0V时,电流表示数为0.3A.如果考虑到电流表的内阻$R_{A}$为0.5Ω,则待测电阻$R_{x}$的阻值应为______Ω.

答案： 9.5 解析:由图可知,考虑到电流表的内阻时,$R_{A}$与$R_{x}$串联，电压表测它们两端的总电压，电流表测电路中的电流，由欧姆定律可得，总电阻$R=\frac{U}{I}=\frac{3.0V}{0.3A}=10\Omega$，因串联电路中总电阻等于各部分电阻之和，所以待测电阻$R_{x}$的阻值$R_{x}=R - R_{A}=10\Omega - 0.5\Omega = 9.5\Omega$。

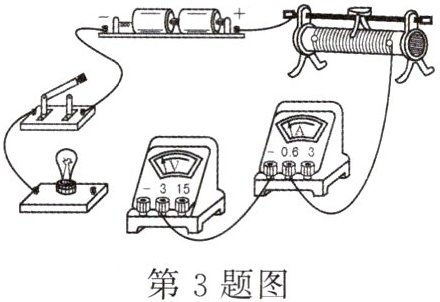

3. 某小组在“测量小灯泡正常发光时的电阻”实验中,选用器材连接了如图所示的电路,其中电源电压恒为3V,小灯泡的额定电压为2.5V,所用器材均能满足实验需要.
(1) 请用笔画线代替导线,完成实物电路的连接,注意导线不能交叉.
(2) 该实验中,滑动变阻器除了保护电路,其主要作用是______.
(3) 闭合开关进行实验,测得小灯泡正常发光时的电流为0.3A,则小灯泡此时的电阻为______Ω.(保留一位小数)
(4) 实验中发现,当电压表示数为0.9V时,小灯泡刚好微微发光,你认为此时小灯泡的电阻比它正常发光时的电阻要______(选填“大”或“小”).

答案：
（1）如图所示 （2）调节小灯泡两端的电压为额定电压 （3）8.3 （4）小

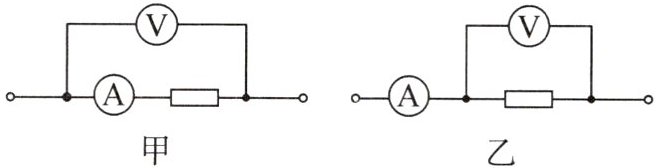

4. 新素养 科学思维 用电流表和电压表测电阻时,有如图所示的两种接法.关于这两种接法,下列说法正确的是 ()

A. 甲图适合测量阻值较大的电阻,误差较小
B. 乙图适合测量阻值较大的电阻,误差较小
C. 若考虑甲图电流表本身的电阻,则测量值与真实值相比偏小
D. 若考虑乙图电压表本身的电阻,则测量值与真实值相比偏大

答案： A 解析:由图可知,甲图中电压表测的是待测电阻与电流表两端的总电压，电阻两端的电压测量值偏大，而通过电阻的电流测量准确，由$I=\frac{U}{R}$可知，甲图中电阻测量值$R_{甲}=\frac{U_{R}+U_{A}}{I_{R}}＞\frac{U_{R}}{I_{R}}$，即测量值与真实值相比偏大，故C错误；乙图中电流表测的是通过待测电阻与电压表的总电流，通过电阻的电流测量值偏大，而电阻两端的电压测量准确，由$I=\frac{U}{R}$可知，乙图中电阻测量值$R_{乙}=\frac{U_{R}}{I_{R}+I_{V}}＜\frac{U_{R}}{I_{R}}$，即测量值与真实值相比偏小，故D错误；测量阻值较大的电阻时，采用甲图，电流表分压很小，误差较小，故A正确；测量阻值较小的电阻时，采用乙图，电压表分流很小，误差较小，故B错误。
易错警示
甲图属于内接法，乙图属于外接法。若不考虑电表的内阻，两种方法测得的电阻值均准确。若考虑电表的内阻，内接法测量的电流值准确、电压值偏大，则测得的电阻值偏大；外接法测量的电压值准确、电流值偏大，则测得的电阻值偏小。

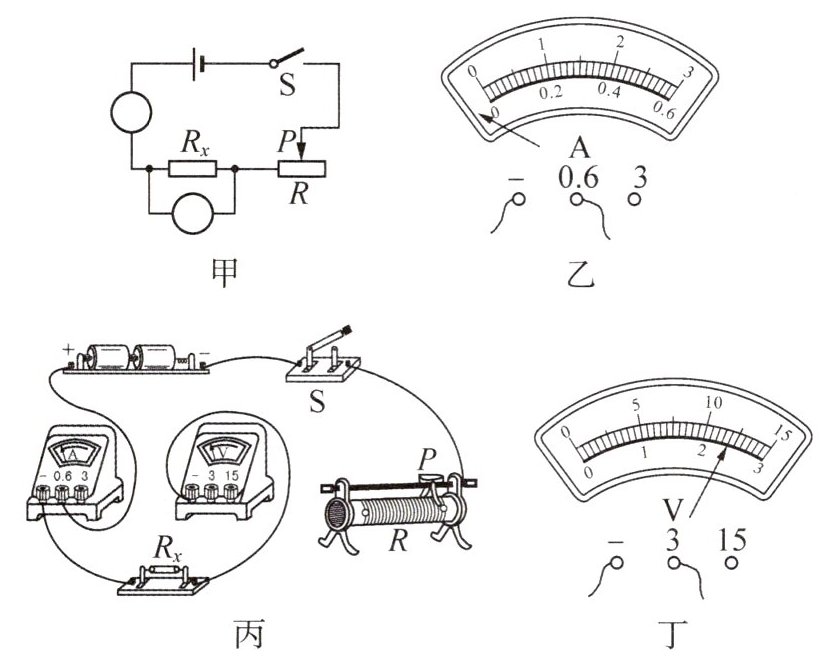

5. (2024·四川内江)在“测量定值电阻阻值”的实验中,提供的实验器材有:A. 两节新干电池;B. 电压表(量程0~3V,0~15V);C. 电流表(量程0~0.6A,0~3A);D. 滑动变阻器R(20Ω 1A);E. 待测电阻$R_{x}$(阻值约为数欧);F. 开关一个、导线若干.

(1) 图甲是实验设计的电路图,请在图中圆圈内正确填写表示电表的字母符号.
(2) 连接电路前,发现电流表指针位置如图乙所示,此时需要进行的操作是______.连接电路时,开关应该______(选填“断开”或“闭合”).
(3) 根据图甲的电路图,请用笔画线代替导线,把图丙中的实物图连接成完整电路(有两条导线未连接),要求开关闭合时电流表示数最小,测量时电表示数尽可能精确.

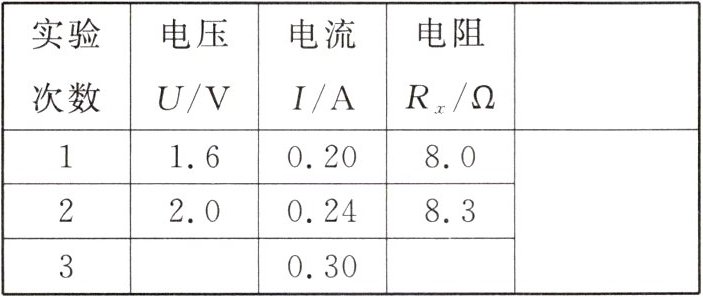

(4) 测得的部分数据已记录在表格中,表格中第一行的最后空格栏内应填写的内容是______.在第3次测量时,电压表的示数如图丁所示,根据这三次测得的数据,$R_{x}$阻值的平均值为______Ω.

答案：

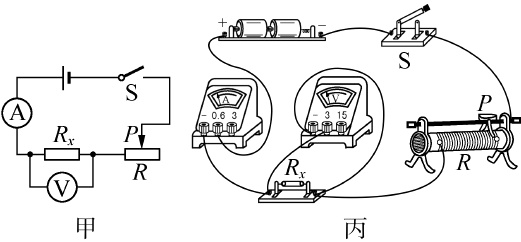

（1）如图甲所示 （2）调零 断开 （3）如图丙所示 （4）$R_{x}$阻值的平均值$/\Omega$ 8.1

解析:（2）连接电路前，电流表的指针左偏，需要进行的操作是调零，使指针指在零刻度线处；为了电路安全，连接电路时，开关应该断开。（3）要求开关闭合时电流表示数最小，则电路中电阻应最大，需要将滑动变阻器的左下接线柱与$R_{x}$的右接线柱连接；为了使测量时电表示数尽可能精确，电压表选用$0\sim 3V$量程，将电压表的“3”接线柱与$R_{x}$的左接线柱连接。（4）在伏安法测电阻的实验中，采用多次测量求平均值的方法减小误差，所以表格中第一行的空格栏应填“$R_{x}$阻值的平均值$/\Omega$”；电压表选用的量程为$0\sim 3V$，由图丁可知，第3次测量时电压表的示数为$2.4V$，则$R_{3}=\frac{U_{3}}{I_{3}}=\frac{2.4V}{0.30A}=8.0\Omega$，$R_{x}$阻值的平均值$R_{x}=\frac{R_{1}+R_{2}+R_{3}}{3}=\frac{8.0\Omega + 8.3\Omega + 8.0\Omega}{3}=8.1\Omega$。
