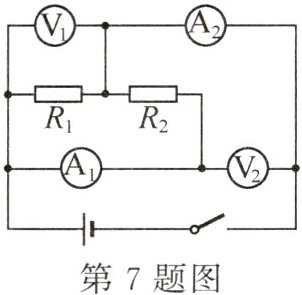

7. (2025·山东枣庄期中)如图所示的电路中,闭合开关,电路正常工作,图中电流表$A_{1}$、$A_{2}对应的示数分别为I_{1}$、$I_{2}$,电压表$V_{1}$、$V_{2}对应的示数分别为U_{1}$、$U_{2}$.此电路为____(选填“串联”或“并联”)电路,且$I_{1}$____(选填“＞”“＜”或“=”,下同)$I_{2}$、$U_{1}$____$U_{2}$.

答案： 并联 ＜ =

8. (2025·河南期中)如图所示的电路中,闭合开关S,两灯泡均发光,两电流表指针偏转角度相同,电流表$A_{2}$测通过____(选填“$L_{1}$”“$L_{2}$”或“干路”)的电流,通过灯泡$L_{1}和L_{2}$的电流之比为____.若灯$L_{1}$断路,则电流表$A_{1}$的示数____(选填“变大”“变小”或“不变”).

答案： $L_{2}$ $4:1$ 变小 解析：由图可知，$L_{1}$和$L_{2}$并联，$A_{1}$测量干路电流，$A_{2}$测量通过$L_{2}$的电流。并联电路中，干路电流等于各支路电流之和，两电流表指针偏转角度相同，说明两电流表量程不同，即$A_{1}$使用大量程0~3A，$A_{2}$使用小量程0~0.6A，设$A_{2}$的示数为I，则$A_{1}$的示数为5I，那么通过$L_{1}$的电流$I_{1}=I_{总}-I_{2}=5I - I = 4I$，则通过灯泡$L_{1}$和$L_{2}$的电流之比$\frac{I_{1}}{I_{2}}=\frac{4I}{I}=\frac{4}{1}$；若灯$L_{1}$断路，则干路电流会减小，$A_{1}$和$A_{2}$均测量通过$L_{2}$的电流，则电流表$A_{1}$的示数变小。

9. 新素养 科学探究 在探究并联电路的电流和电压特点时,小明同学分别做了如下两组实验.

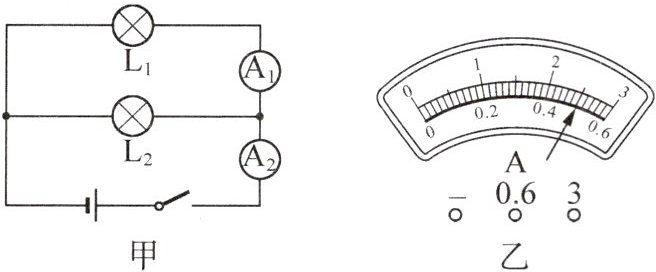

实验一:通过如图甲所示的电路图探究并联电路的电流特点,闭合开关后,两电流表指针偏转情况如图乙.

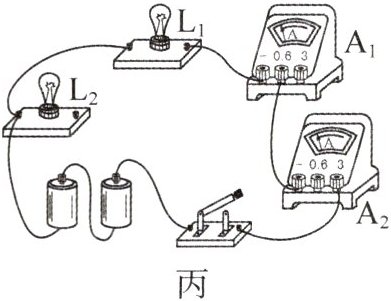

(1) 请根据电路图甲在实物图丙中添加一根导线,完成电路连接.

(2) 小明发现电流表$A_{1}和A_{2}$的指针在相同位置,均如图乙,则电流表$A_{1}和A_{2}$的示数分别为____A、____A.
实验二:通过如图甲所示的电路,继续探究并联电路的电压特点.
(3) 实验中,小明选用两个灯泡的规格应该____(选填“相同”或“不同”).
(4) 小明用电压表分别测出$L_{1}和L_{2}$两端的电压,发现电压相等,马上得出结论:并联电路各支路两端的电压是相等的.他的结论是否可靠?____,为什么?____.

答案：
（1）如图所示 （2）0.5 2.5 （3）不同 （4）不可靠 根据一次测量数据得出的结论具有偶然性

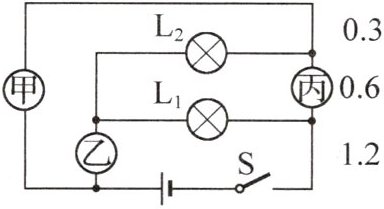

10. (2025·重庆期中)在如图所示电路中,开关S闭合时,规格相同的灯泡$L_{1}$、$L_{2}$均能发光.图中甲、乙、丙为电表,粗心的小明在读数时只在纸上记录了如图所示的数字,则下列说法可能正确的是()

A. $L_{1}和L_{2}$并联,甲、乙、丙示数分别为0.6V、1.2A、0.3A
B. $L_{1}和L_{2}$并联,电源电压为1.2V,通过$L_{1}$、$L_{2}$的电流分别为0.3A、0.6A
C. $L_{1}和L_{2}$串联,甲、乙、丙示数分别为0.3A、0.6V、1.2V
D. $L_{1}和L_{2}$串联,电路中的电流为0.6A,$L_{1}$、$L_{2}$两端的电压分别为0.3V、1.2V

答案： C 解析：规格相同的灯泡$L_{1}$、$L_{2}$均能发光，由图可知它们可能是串联，也可能是并联。两灯泡串联时，电路中电流只有一条路径，电流从电源正极出发，依次经甲电表、灯泡$L_{2}$、灯泡$L_{1}$回到电源的负极，则甲为电流表，测电路中的电流，乙为电压表，测$L_{2}$两端的电压，丙为电压表，测电源的电压，串联电路中各处的电流相等，且两灯泡规格相同时它们两端的电压相等，则电源电压是$L_{2}$两端电压的2倍，即丙的示数是乙示数的2倍，由图中数据可知，若丙的示数为1.2V，则乙的示数为0.6V，甲的示数为0.3A，若丙的示数为0.6V，则乙的示数为0.3V，甲的示数为1.2A，两种情况下$L_{1}$、$L_{2}$两端的电压均相等，故C可能正确、D错误。两灯泡并联时，电路中电流有两条路径，电流从电源的正极出发，经乙电表后分流，一条路径经灯泡$L_{1}$回到电源负极，一条路径经灯泡$L_{2}$、丙电表回到电源的负极，则甲为电压表，测电源电压，乙为电流表，测干路电流，丙为电流表，测$L_{2}$支路的电流，并联电路中各支路两端的电压相等，且干路电流等于各支路电流之和，所以通过两灯泡的电流相等，干路电流是$L_{2}$支路电流的2倍，即乙的示数是丙示数的2倍，由图中数据可知，若乙的示数为1.2A，则丙的示数为0.6A，甲的示数为0.3V，若乙的示数为0.6A，则丙的示数为0.3A，甲的示数为1.2V，两种情况下通过$L_{1}$、$L_{2}$的电流均相等，故A、B错误。
