《2025年亮点给力提优课时作业本九年级物理上册苏科版》

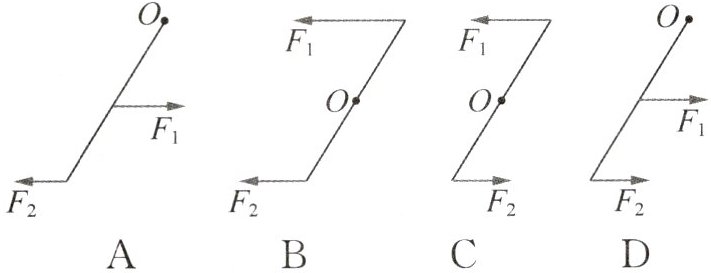

9.新素养 模型建构 (2025·江苏扬州期中)2024年8月8日,在巴黎奥运会皮划艇静水项目男子双人划艇500米决赛中,中国选手季博文、刘浩夺得金牌.如图所示,运动员一手紧握船桨的末端,另一手用力划桨,此时的船桨可看成一个杠杆.下列图示船桨模型正确的是 ()

A.
B.
C.
D.

答案： A　解析:运动员一手紧握船桨的末端，另一手用力划桨，此时的船桨可看成一个杠杆，船桨的末端为支点，下面的手给桨向后的力，作用在桨下端的水给桨一个向前的力，使船前进，故A 正确.
方法归纳
判断杠杆模型时，首先确定支点的位置，其次要注意动力和阻力都是作用在杠杆上的力，最后根据力的作用效果相反，确定力的方向.

10.小王要把地面上的石块用撬棒撬起,可沿OM或ON方向用力,如图所示.若撬棒的支点在A点,则阻力的作用点在______点,他是沿______(选填“OM”或“ON”,下同)方向用力的;若撬棒的支点在C点,则他是沿______方向用力的.

答案： B　OM　ON

11.(2025·河南郑州质检)如图是超市用的手推车,车前行时需经过障碍物,当前轮遇到障碍物,应该______(选填“压”或“抬”)车把,支点是______点;当后轮遇到障碍物,应该______(选填“压”或“抬”)车把,支点是______点.

答案： 压　C　抬　B　解析:当车的前轮遇到障碍物时，应该压车把，车体绕着C点转动，使前轮抬高，故C点是支点.当后轮遇到障碍物时，应该抬车把，车体绕着B点转动，使后轮抬高，故B 点是支点.

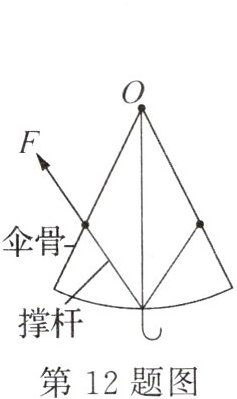

12.(2024·江苏徐州)如图所示,请画出撑开雨伞时,撑杆对伞骨作用力F的力臂l.

答案：
如图所示
　　　　　　　　

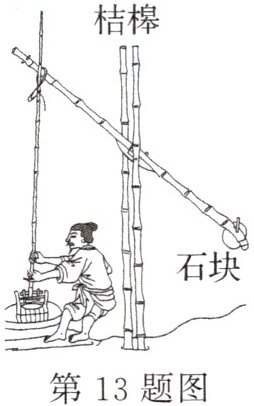

13.新教材 新趋势 传统文化 《农政全书》中记载:“汤旱,伊尹教民田头凿井,并以溉田,今之桔槔是也.”如图是春秋时期的劳动人民使用桔槔汲水的情景:在一根竖立的架子上拴上一根长杆,末端捆绑石块,前端用竖杆悬挂水桶,这样可以节省从井里提水的力量.请画出向上提水时:
(1)人对竖杆作用力的示意图.
(2)水桶重力的示意图.
(3)石块对长杆作用力的力臂.

答案：
如图所示
　　　　　　　　

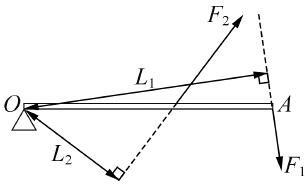

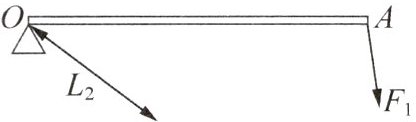

14.如图所示,杠杆OA在$F_1、$$F_2$两个力作用下平衡,图中已画出杠杆A端受到的力$F_1.$若$L_2$是力$F_2$的力臂,请在杠杆上标出力$F_2,$并画出力$F_1$的力臂L_

1.

答案：
如图所示
　　　　　　
易错警示
本题极易将力$F_{2}$的方向画反，要想保持杠杆平衡，动力和阻力的方向不一定完全相反，但作用效果一定相反.

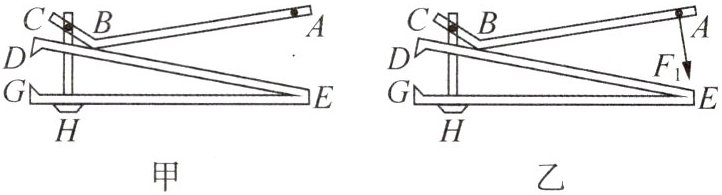

15.如图所示,当用指甲剪剪指甲时,指甲剪可以看成多个杠杆的组合.请按以下要求作图.
(1)在图甲中画出杠杆DBE的动力臂$L_1$和阻力$F_2.$
(2)在图乙中画出杠杆ABC受到动力$F_1$时的动力臂$L_1$和阻力$F_2.$

答案：

(1)如图所示
　　　　　　　
(2)如图所示
