1. (2024·福建南平模拟)滑动变阻器可以改变电路中电流,控制电路两端的电压. 滑动变阻器的原理是改变滑动变阻器接入电路中电阻丝的()
A. 长度
B. 横截面积
C. 材料
D. 温度

答案： A

2. 新素养 物理观念 一个滑动变阻器铭牌上标有“20 Ω 1 A”的字样,它是指变阻器的()
A. 电阻最小值是 20 Ω,允许通过的最大电流是 1 A
B. 电阻最小值是 20 Ω,允许通过的最小电流是 1 A
C. 电阻最大值是 20 Ω,允许通过的最小电流是 1 A
D. 电阻变化范围是 0~20 Ω,允许通过的最大电流是 1 A

答案： D

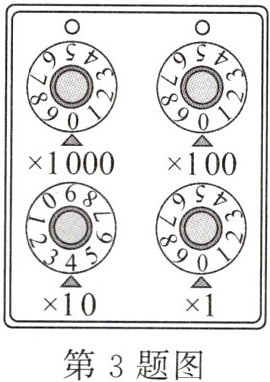

3. (2025·江苏苏州期中)如图所示,电阻箱的示数是______Ω,其原理是通过改变______来改变连入电路的电阻. 使用该电阻箱时,可调节的电阻阻值范围是______Ω.

答案： 40 接入电路中的电阻丝的长度 $0 \sim 9999$
解析：由图可知，电阻箱的示数是 $0 \times 1000 \Omega + 0 \times 100 \Omega + 4 \times 10 \Omega + 0 \times 1 \Omega = 40 \Omega$；电阻箱是通过改变接入电路中电阻丝的长度来改变连入电路的电阻的，接入电路的电阻丝长度越长，连入电路的电阻越大。由图可知，电阻箱的阻值范围是 $0 \sim 9999 \Omega$。

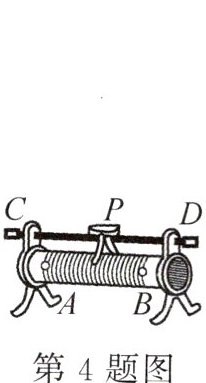

4. (2025·河北保定期中)如图是滑动变阻器的示意图,如果将 C、D 接入电路中,实质相当于接了一个______(选填“导线”或“定值电阻”);将 B、C 接入电路中,滑动变阻器连入电路的电阻丝是______(选填“AP”或“BP”)段,滑片 P 向右滑动,接入电路的电阻将______(选填“变大”“变小”或“不变”).

答案： 导线 $BP$ 变小
解析：由图可知，如果将 $C$、$D$ 接入电路中，电阻丝接入电路的长度为 $0$，接入的电阻为 $0$，则实质相当于接了一个导线；将 $B$、$C$ 接入电路中，$BP$ 段电阻丝接入电路，滑片 $P$ 向右滑动时，电阻丝接入电路的长度变短，则接入电路的电阻将变小。

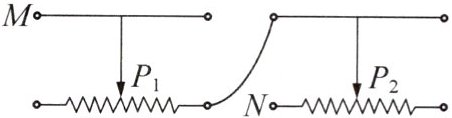

5. 如图,将两个滑动变阻器串联起来,若将 M、N 两个接线柱接入电路后,使这两个滑动变阻器接入电路的总电阻值最大,则滑片 $ P_1 $ 和 $ P_2 $ 应放在()

A. $ P_1 $、$ P_2 $ 都放在最右端
B. $ P_1 $ 放在最左端,$ P_2 $ 放在最右端
C. $ P_1 $、$ P_2 $ 都放在最左端
D. $ P_1 $ 放在最右端,$ P_2 $ 放在最左端

答案： B

6. (2025·安徽蚌埠期中)将如图所示的滑动变阻器连入电路,开关 S 闭合后,滑片 P 由左向右移动时,下列说法正确的是()

A. M 接 C,N 接 B,电动机转速将变慢
B. M 接 A,N 接 B,电动机转速将变快
C. M 接 C,N 接 D,电动机转速将变快
D. M 接 A,N 接 D,电动机转速将变慢

答案： 解析：滑动变阻器应“一上一下”接入电路，当下接线柱接 $A$ 时，$AP$ 部分接入电路，滑片 $P$ 由左向右移动时，滑动变阻器连入电路的电阻变大，对电流的阻碍作用变大，则电动机转速将变慢；当下接线柱接 $B$ 时，$BP$ 部分接入电路，滑片 $P$ 由左向右移动时，滑动变阻器连入电路的电阻变小，对电流的阻碍作用变小，电动机转速将变快，故 $A$ 错误、$D$ 正确。滑动变阻器同时接上面两个接线柱是把金属杆接入电路，相当于接入一根导线，同时接下面两个接线柱是把所有的电阻丝接入电路，相当于接入一个定值电阻，这两种接法都不能通过移动滑片改变电阻，对电流的阻碍作用不变，电动机的转速不变，故 $B$、$C$ 错误。
