《2025年亮点给力提优课时作业本九年级物理上册苏科版》

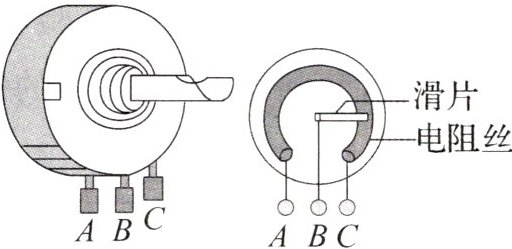

7. 在收音机中,有一种叫电位器的变阻器. 电位器的外形及其内部构造如图所示,图中 A、B、C 三个焊接点相当于变阻器的三个接线柱,使用电位器时必须将______(选填“A”“B”或“C”)接入电路. 若只把 A 和 B 接入电路,当逆时针旋动滑片时,电位器接入电路的电阻值______(选填“变大”“变小”或“不变”).

答案： $B$ 变小

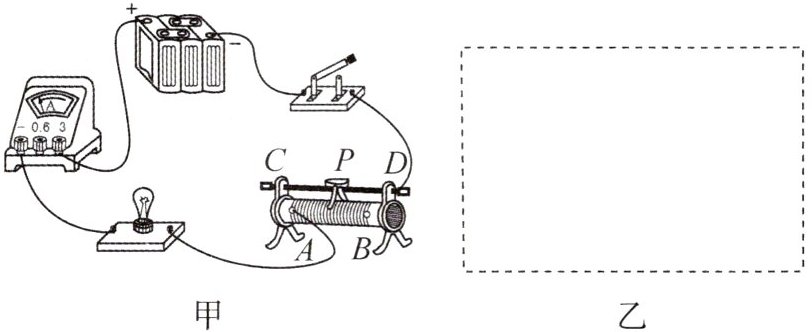

8. 在用滑动变阻器改变灯泡亮度的实验中,同学们连接了图甲所示的电路.

(1) 请在图乙的虚线框内画出图甲对应的电路图.
(2) 连接完电路,闭合开关前,应将滑动变阻器的滑片移到______(选填“A”或“B”)端. 闭合开关后,在调节滑动变阻器滑片的位置时,手调节滑片,眼睛应该观察______(选填“滑动变阻器”或“电流表示数”).
(3) 某同学连接好电路,闭合开关后,发现无论怎样移动滑片 P,电流表示数较小且不变、灯泡的亮度不变且一直很暗,这可能是滑动变阻器同时连接了______(填字母)两个接线柱.
(4) 另一同学连接电路时,当接完最后一根导线,灯泡立刻发出耀眼的光并很快熄灭. 请写出该同学实验操作中的两个不当之处(滑动变阻器选择了一上一下两个接线柱):
① ______;
② ______.

答案：
（1）如图所示
（2）$B$ 电流表示数
（3）$A$、$B$
（4）① 连接电路时开关没有断开 ② 没有将滑动变阻器的阻值调至最大

解析：（2）为了保护电路，闭合开关前，滑动变阻器的滑片应调至阻值最大处，由图甲可知，应将滑动变阻器的滑片移到 $B$ 端；闭合开关后，在调节滑动变阻器滑片的位置时，手调节滑片，眼睛应该观察电流表示数，以判断滑动变阻器是否对电路电流起到调节作用。（3）闭合开关后，发现无论怎样移动滑片 $P$，电流表示数较小且不变、灯泡的亮度不变且一直很暗，说明电路中电流较小，滑动变阻器失去变阻作用，可能是因为滑动变阻器接入电路的阻值太大且不变，则可能是滑动变阻器同时接下面两个接线柱 $A$、$B$ 造成的。（4）当接完最后一根导线，灯泡立刻发出耀眼的光并很快熄灭，说明：① 连接电路时开关没有断开；② 没有将滑动变阻器的阻值调至最大。

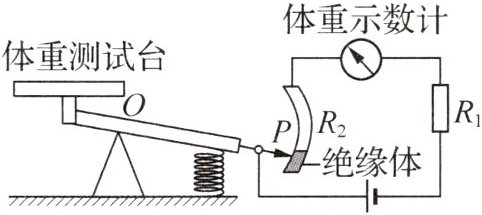

9. 如图为一种测量体重的装置,其中体重示数计是由______表改装成的,$ R_2 $ 相当于一个______. 当没有测体重时,绝缘体使电路______(选填“切断”或“接通”);测试者体重越大,体重示数计示数______(选填“越大”或“越小”).

答案： 电流 滑动变阻器 切断 越大
解析：由图可知，体重示数计串联在电路中，则它是由电流表改装成的；当测试台受到不同压力时，带动滑片 $P$ 在 $R_2$ 上滑动，所以 $R_2$ 相当于一个滑动变阻器；当没有测体重时，滑片 $P$ 在绝缘体处，可以使电路断路；测试者体重越重，滑片越偏上，$R_2$ 连入电路的阻值越小，对电流的阻碍作用越小，电流会越大，所以体重示数计示数会越大。

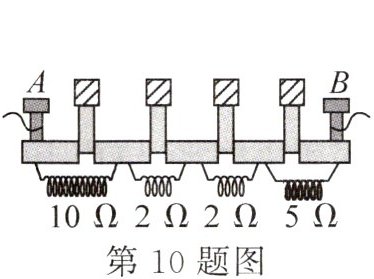

10. 如图所示,将插孔式电阻箱的 A、B 两端接入电路,可接入电路的最大阻值为______Ω,最小阻值为______Ω;将两个 2 Ω 电阻丝上端的铜塞拔出,接入电路的阻值为______Ω.

答案： 19 0 4
解析：由图可知，将插孔式电阻箱的 $A$、$B$ 两端接入电路，将所有铜塞拔出时，电阻丝全部串联接入电路，最大阻值为 $10 \Omega + 2 \Omega + 2 \Omega + 5 \Omega = 19 \Omega$；将所有铜塞全部插入时，接入电路的阻值最小，为 $0 \Omega$；将两个 $2 \Omega$ 电阻丝上端的铜塞拔出时，接入电路的阻值为 $2 \Omega + 2 \Omega = 4 \Omega$。
方法归纳
插孔式电阻箱的工作原理：铜塞插入，下方对应的电阻丝被短路；铜塞拔出，下方对应的电阻丝接入电路。

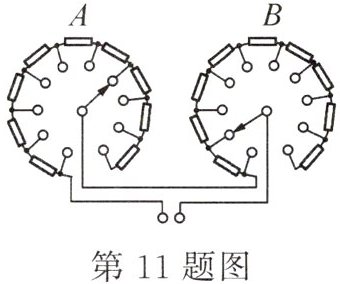

11. 新素养 科学思维 如图为某电阻箱的内部结构示意图,调节旋钮 A、B,可以使滑片分别与各触点接通(小圆圈表示触点). A 中每个电阻均为 1 Ω,B 中每个电阻均为 10 Ω,当两个旋钮调节至图示位置时,电阻箱的总电阻为______Ω. 若用这个电阻箱调节扬声器的音量,应该将其与扬声器______联;某次使用时,需要对扬声器音量进行微调,则应该调节旋钮______(选填“A”或“B”).

答案： 16 串 $A$
解析：由图可知，当两个旋钮调节至该位置时，$A$ 中 $6$ 个电阻串联后与 $B$ 中 $1$ 个电阻串联，则电阻箱的总电阻 $R = 6 \times 1 \Omega + 1 \times 10 \Omega = 16 \Omega$。若用这个电阻箱调节扬声器的音量，应该将其与扬声器串联；某次使用时，需要对扬声器音量进行微调，即需要调节的电阻较小，所以应该调节旋钮 $A$。
