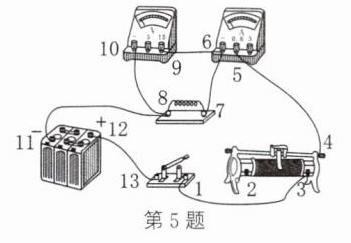

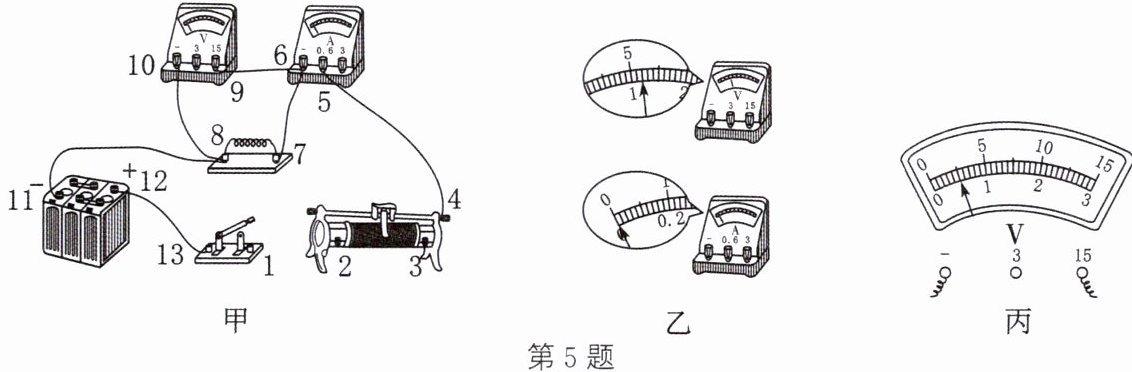

5. 小华用如图甲所示的电路测量合金丝的电阻,电源电压为6V。

(1)在图甲中用笔画线代替导线将实验电路连接完整,使实验中滑动变阻器滑片右移时电流表的示数增大。
(2)闭合开关前应将滑动变阻器的滑片移动到最左端。
(3)闭合开关后,将滑动变阻器的滑片从接入电路电阻最大处移动到另一端的过程中,发现电压表和电流表的指针只在图乙所示位置发生很小的变化,由此可以推断：电路中6、7或7、8间发生了断路。
(4)电路故障排除后,调节滑动变阻器的滑片,当电压表指针如图丙所示时,电流表示数为0.5A,由此,小华算出接入电路合金丝的电阻为5$\Omega$。
(5)为准确地测出合金丝的电阻,对实验应做怎样的改进？答：电压表改用小量程;在一定范围内调节滑动变阻器的滑片，多次测量取平均值(合理即可)。

答案：
5.
(1)如图所示

(2)左　　
(3)6、7或7、8　断路
(4)5　
(5)电压表改用小量程;在一定范围内调节滑动变阻器的滑片，多次测量取平均值(合理即可)

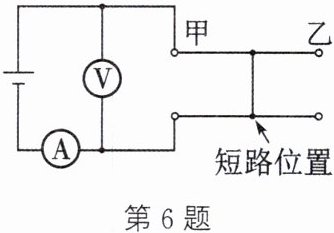

6. 在相距10km的甲、乙两地间有两条输电线,已知每条输电线的电阻是100$\Omega$。现输电线在某处发生短路,为确定短路位置,检修员利用电压表、电流表和电源连成如图所示电路进行检测,当电压表示数为2.0V时,电流表示数为80mA,则短路位置距甲地的距离是多少千米？
]

答案： 6.短路位置到甲地的两段输电线的总电阻$R=\frac{U}{I}=\frac{2.0\ \text{V}}{80× 10^{-3}\ \text{A}}=25\ \Omega$，因10 km输电线的电阻为100 Ω，且电阻和长度成正比，所以，短路处距甲地的输电线总长度$L=\frac{25\ \Omega}{100\ \Omega}× 10\ \text{km}=2.5\ \text{km}$，则短路位置距甲地的距离$s=\frac{1}{2}L=\frac{1}{2}× 2.5\ \text{km}=1.25\ \text{km}$
