《2025年通成学典课时作业本九年级物理上册苏科版宿迁专版》

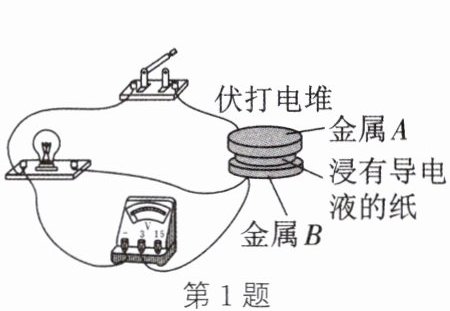

1. 小尧自制“伏打电堆”连接了如图所示电路,闭合开关,小灯泡发光,电压表指针右偏,金属B是电源的正极,“伏打电堆”工作时是将化学能转化为电能；闭合开关后,若灯泡断路,电压表有示数。

答案： 正 化学 电 有

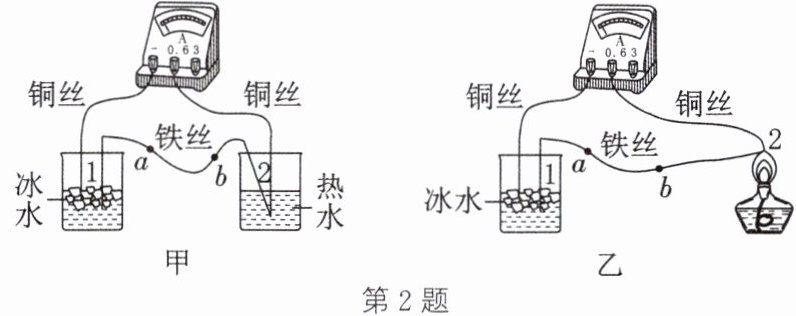

2. 如图甲,两种金属丝形成闭合回路,触头1置于冰水中,触头2置于热水中,回路中就会有电流通过,电流表指针向右偏转,这是温差电现象,这种电路叫热电偶。实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关；跟触头1和2间的温度差的大小有关,温度差越大,回路电流越大。请回答下列问题：
(1)此过程中内能转化为电能。铁丝中电流的方向由a至b(由a至b/由b至a)。
(2)其他条件不变,用酒精灯替代热水加热,如图乙所示,稳定后,电路电流变大；其他条件不变,只将铁丝换成铜丝,电路电流变为零。(变大/不变/变小/变为零)
(3)热电偶电路可以把温度信号换成电信号,利用这种性质可以把热电偶做成温度计(写出一种应用)。

答案：
(1)内 电 由a至b
(2)变大 变为零
(3)温度计

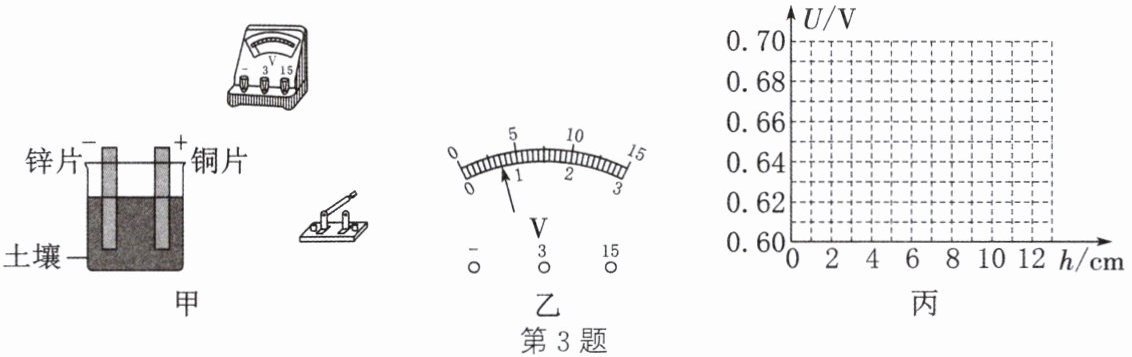

3. 某校研究性学习小组的同学,在网上浏览到一条信息：“微生物燃料电池”能利用土壤中的电解质获得电能,供给某种灯发光,如图甲所示,受此启发,他们用潮湿的土壤、铜片、锌片等制成了一个“土壤电池”,并测出有一定的电压,如图乙所示。那么“土壤电池电压的大小与哪些因素有关？”他们提出了以下猜想：
猜想1：可能与铜片、锌片插入土壤的深度有关。
猜想2：可能与插入土壤的铜片和锌片之间的距离有关。

为了验证猜想1,他们先在金属片上每隔2cm作好标记,再将铜片、锌片插入土壤中,保持它们之间的距离不变,改变两金属片插入土壤的深度,并记录相应的电压值,实验数据如表：
|铜片、锌片插入土壤的深度h/cm|2|4|6|8|10|12|
|电压表的示数U/V|0.6|0.61|0.63|0.66|0.69| |
(1)请用笔画线代替导线完成图甲的实物连接。
(2)图乙是同学们最后一次测量时电压表的示数,读出电压值为______V。
(3)请根据实验数据在图丙中作出图像。
(4)分析以上数据和图像,可以得出的初步结论是______(写出一条即可)。
(5)他们利用以上装置验证猜想2时,实验中应控制______不变,改变______,并依次记录电压表的示数。
(1)如图甲所示
(2)0.7

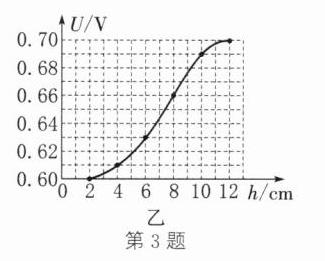

(3)如图乙所示
(4)铜片和锌片之间距离一定时，土壤电池的电压随铜片和锌片插入土壤深度的增加而增大
(5)铜片和锌片插入土壤深度铜片和锌片距离

答案：

(1)如图甲所示

(2)0.7
(3)如图乙所示

(4)铜片和锌片之间距离一定时，土壤电池的电压随铜片和锌片插入土壤深度的增加而增大
(5)铜片和锌片插入土壤深度 铜片和锌片距离
