《2025年通成学典课时作业本九年级物理上册苏科版宿迁专版》

1. 小红在做电学实验时,不慎将电压表和电流表的位置接反了,如图所示,闭合开关后,其后果是(B)
A.两表都烧坏
B.电压表不烧坏,电流表烧坏
C.两表都不烧坏
D.电流表不烧坏,电压表烧坏

答案： B

2. 如图所示,甲、乙是连接在电路中的两只电学仪表,闭合开关S后,小灯泡$L_{1}$、$L_{2}$均正常发光,则(D)

A.甲是电流表,乙是电压表,灯$L_{1}和L_{2}$串联
B.甲是电流表,乙是电压表,灯$L_{1}和L_{2}$并联
C.甲是电压表,乙是电流表,灯$L_{1}和L_{2}$串联
D.甲是电压表,乙是电流表,灯$L_{1}和L_{2}$并联

答案： D

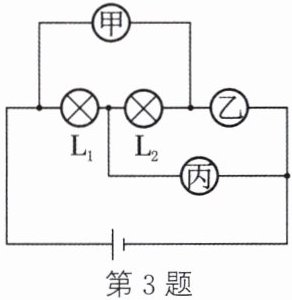

3. 如图所示,若电路中的两只小灯泡$L_{1}和L_{2}$串联,则乙是电流表;若两只小灯泡并联,则甲是电流表,乙是电压表,丙是电流表。

答案： 电流 电流 电压 电流

4. 如图甲、乙、丙、丁所示的电路图中,闭合开关后,下列关系正确的是(C)
A.图甲:$I_{A}＞I_{B}＞I_{C}$
B.图乙:$U_{AC}= U_{AB}-U_{BC}$
C.图丙:$I_{A}= I_{B}+I_{C}$
D.图丁:$U_{AB}= U_{CD}+U_{EF}$

答案： C

5. 如图所示的电路中,闭合开关,电压表$V_{1}$、$V_{2}和V_{3}的示数分别为U_{1}$、$U_{2}和U_{3}$,电流表$A_{1}和A_{2}的示数分别为I_{1}和I_{2}$,则下列关系正确的是(B)

A.$U_{1}= U_{2}= U_{3}$,$I_{1}= I_{2}$
B.$U_{1}+U_{2}= U_{3}$,$I_{1}= I_{2}$
C.$U_{1}= U_{2}= U_{3}$,$I_{1}＞I_{2}$
D.$U_{1}= U_{2}+U_{3}$,$I_{1}= I_{2}$

答案： B

6. 对于如图所示的电路,下列分析正确的是(C)
A.只闭合$S_{1}$时,$L_{2}$发光、$L_{1}$不发光,电流表$A_{2}测通过L_{2}$的电流
B.只闭合$S_{2}$时,$L_{1}$发光、$L_{2}$不发光,电流表$A_{1}测通过L_{1}$的电流
C.闭合$S_{1}$、$S_{2}$时,$L_{1}$、$L_{2}$并联,电流表$A_{2}测通过L_{2}$的电流
D.闭合$S_{1}$、$S_{2}$时,$L_{1}$、$L_{2}$串联,电流表$A_{1}$、$A_{2}$示数相等

答案： C
