《2025年通成学典课时作业本九年级物理上册苏科版宿迁专版》

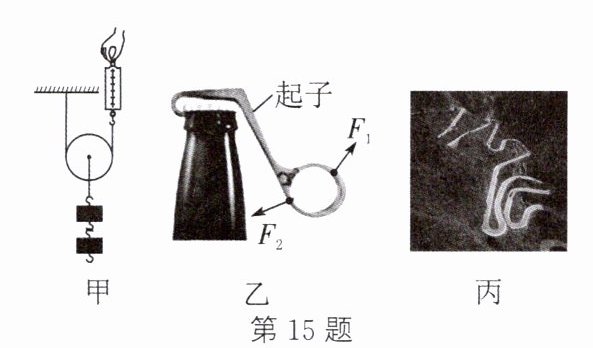

15. 使用简单机械可以给人们的生活带来便利。
(1)如图甲所示的滑轮是动滑轮,在探究其工作特点的活动中,应在竖直方向匀速拉动的过程中读出弹簧测力计的示数。大量的实验表明,若不计绳重、滑轮重及摩擦,则该滑轮最多可以省一半的力。
(2)如图乙所示为一把开瓶盖的新型起子,要打开瓶盖,用力方向应为F₂($F_{1}/F_{2}$),从起子的使用情况看,这是一个省力杠杆。
(3)如图丙所示为一风景区的盘山公路,之所以要把上山的公路修成这般模样,是因为盘山公路相当于简单机械中的斜面,使用它可以省力。

答案：
(1) 动 竖直 一半
(2) F₂省力
(3) 斜面 省力

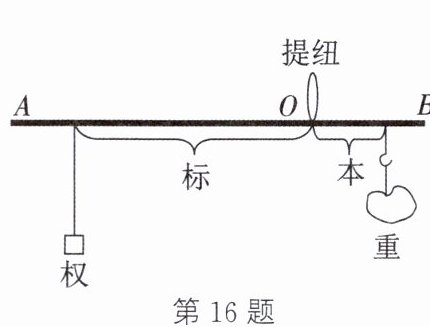

16. 我国古代《墨经》最早记述了秤的杠杆原理,如图所示,“权”“重”对应物理学中的力,“标”“本”对应物理学中的力臂。已知秤砣的质量为0.2kg,当手提提纽使杆秤在水平位置静止时,被测物体和秤砣到提纽的距离分别为0.05m和0.2m,则被测物体的质量为0.8kg。若将提纽向B点移动一些,杆秤的测量范围将变大(变大/不变/变小)。

答案： 力臂 0.8 变大

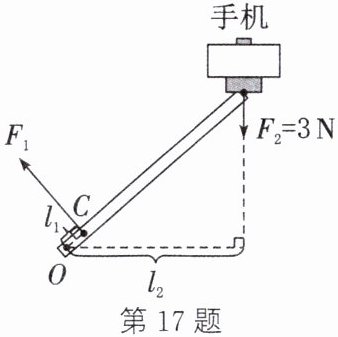

17. 如图是使用手机和自拍杆自拍时的示意图,自拍杆可以看作一个费力杠杆(O为支点),已知自拍杆长为1m(质量忽略不计),手机对杆竖直向下的作用力$F_{2}= 3N$,图中$l_{1}= 10cm$、$l_{2}= 80cm$,则手垂直于杆的动力$F_{1}= $24N,拍摄需要伸长自拍杆时,若保持$F_{1}$的作用点、方向及支点位置不变,则$F_{1}$大小将变大。

答案： 费力 24 变大

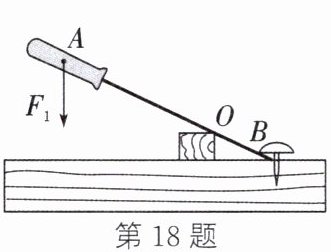

18. (教材P3材料改编)如图所示为用螺丝刀撬图钉的示意图,在图中画出动力$F_{1}的力臂l_{1}和阻力F_{2}$的示意图。

答案：
如图所示

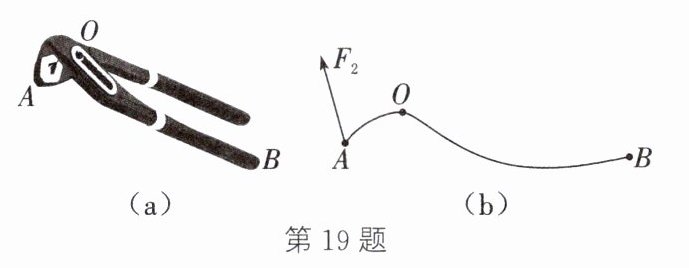

19. (2024·宿迁期末)图(a)是一款水管扳手钳,其中AOB部分可视为一个杠杆,其简化示意图如图(b)所示。请在图(b)中画出杠杆平衡时的阻力臂$l_{2}$及作用在B点的最小动力$F_{1}$。

答案：
如图所示

20. 如图所示,某人在A处提起物体,请在图中画出滑轮组最省力的绕绳方法。

答案：
如图所示

21. 某同学锻炼时,双脚并拢,脚尖O触地,脚后跟踮起,手掌支撑在竖直墙壁上,手臂水平,A为人体重心所在位置。此时墙壁对手掌的支撑力F如图,g取10N/kg,不计墙壁对手掌的摩擦力。
(1)以O为支点,请在图中作出动力F的力臂l。
(2)该同学质量为50kg,则墙壁对人的支撑力约为______N。
(3)若增大脚尖与墙壁的距离,手臂仍然水平支撑在墙壁上,则支撑力F将______(变大/不变/变小),理由是______。

答案：

(1) 如图所示

(2) 125
(3) 变大 动力臂变短，阻力臂变长，阻力大小不变，故支撑力F变大
