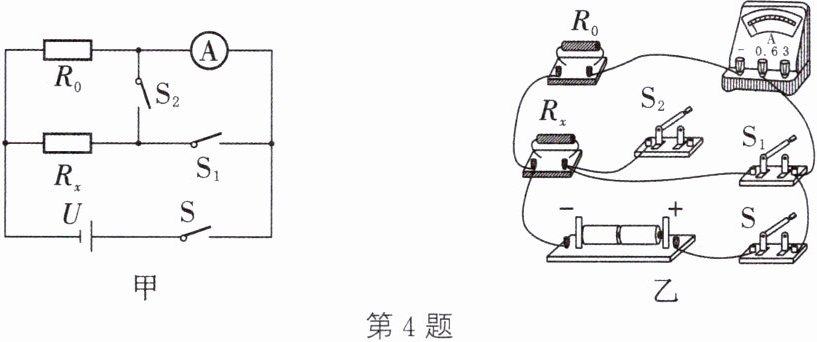

4. 小新同学设计了如图甲所示的电路来测量电源电压U和未知电阻$R_{x}$的阻值。已知定值电阻的阻值为$R_{0}$、电源电压保持不变。请回答下列问题:
(1)根据图甲中电路图,用笔画线代替导线将图乙中的实物图补充完整。
(2)电路正确连接后,当开关S、$S_{1}$闭合,$S_{2}$断开时,电流表的示数为$I_{1}$,则电源电压$U= $____。
(3)当开关S、$S_{2}$闭合,$S_{1}$断开时,电流表示数为$I_{2}$,则未知电阻$R_{x}= $____。
(4)不改变图甲所示的电路,若开关$S_{1}$始终处于断开状态,仅对开关S、$S_{2}$进行操作,则____(仍能/不能)测量电源电压U和未知电阻$R_{x}$的阻值。

答案：

(1)如图所示
(2)$I_{1}R_{0}$
(3)$\frac{I_{1}R_{0}}{I_{2}-I_{1}}$
(4)仍能
　　　　　　

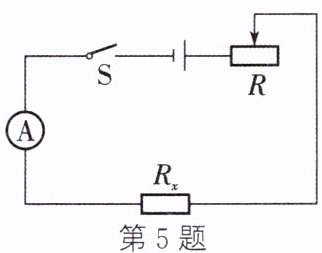

5. 现有一只电流表、一个已知最大阻值为R的滑动变阻器、一个未知电压值的电源、一个开关和若干根导线。要求在只接一次线的情况下,测量未知电阻$R_{x}$的阻值。小华设计了如图所示的电路。请你按照小华的实验思路,将实验步骤补充完整,并写出电阻$R_{x}$的表达式。
实验步骤:
(1)按电路图连接好电路。
(2)滑动变阻器滑片移到最左端,闭合开关S,记下电流表的示数$I_{1}$。
(3)滑动变阻器滑片移到最右端，闭合开关S，记下电流表的示数$I_{2}$。
(4)用已知量和测得量写出$R_{x}$的表达式:$R_{x}=$$\frac{I_{2}R}{I_{1}-I_{2}}$。

答案：
(3)滑动变阻器滑片移到最右端，闭合开关S，记下电流表的示数$I_{2}$
(4)$\frac{I_{2}R}{I_{1}-I_{2}}$

6. (2024·苏州)用如图所示电路测电阻$R_{x}$的阻值。实验步骤如下:
(1)将电压表接在B、C两点间,闭合开关,将滑动变阻器滑片移到b端,电阻箱R调为某一阻值$R_{1}$,使电压表和电流表示数为合适的值。
(2)断开开关,将电压表右端由C点改接到D点。
(3)闭合开关,反复调节电阻箱和滑动变阻器使两表的示数与步骤(1)中相同,此时电阻箱的阻值为$R_{2}$。
(4)待测电阻的阻值$R_{x}=$$R_{1}-R_{2}$。
(5)若操作无误,反复调节始终无法实现两表的示数与步骤(1)中相同,原因可能有$R_{1}$的阻值太小(或$R_{1}＜R_{x}$)、滑动变阻器的最大阻值不够大(或$R_{\text{滑大}}＜R_{x}$)。

答案：
(3)电阻箱和滑动变阻器
(4)$R_{1}-R_{2}$
(5)$R_{1}$的阻值太小(或$R_{1}＜R_{x}$) 滑动变阻器的最大阻值不够大(或$R_{\text{滑大}}＜R_{x}$)
