《2025年通成学典课时作业本九年级物理上册苏科版宿迁专版》

7. 如图所示,电冰箱的压缩机由一个温控开关$S_1$自动控制,当温度高于设定温度时,自动闭合,温度低于设定温度时,自动断开;冷藏室中的照明灯是由开关$S_2$控制的,冰箱门打开时$S_2$闭合,冰箱门关上时$S_2$断开。下列说法正确的是 (B)

A.照明灯和压缩机是串联的
B.照明灯和压缩机是并联的
C.电冰箱门关后,照明灯亮
D.冰箱内温度低于设定温度时,压缩机开始工作

答案： B

8. (易错题)小红在做实验时,先连成如图所示的电路,然后闭合开关$S_1,$再闭合开关$S_2,$小红看到的现象是 (A)
A.两盏灯开始都亮,后来$L_1$不亮
B.两盏灯一直亮
C.两盏灯一直都不亮
D.两盏灯开始都亮,后来$L_2$不亮

答案： A [易错分析]当只闭合S₁时，两灯泡串联，所以两灯开始都发光，当再闭合S₂时，灯L₁被短路，只有灯L₂工作。

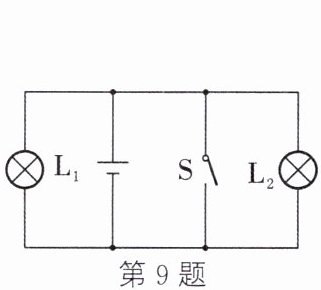

9. 如图所示的电路,闭合开关S后,会产生的现象是 (C)
A. L₁、L₂都亮
B. L₂亮,L₁不亮
C. 电源被烧坏
D. 两灯全被烧坏

答案： C

10. 如图所示电路中:
(1)若使$L_1、$$L_2$串联,则应只闭合开关S₂。
(2)若使$L_1、$$L_2$并联,则应只闭合开关S₁、S₃。
(3)若只闭合$S_3$而断开$S_1、$$S_2,$则灯L₁亮。
(4)若闭合$S_1、$$S_2$而断开$S_3,$则灯L₂亮。
(5)同时闭合开关S₁、S₂、S₃,电源短路,这是不允许的。

答案：
(1) S₂
(2) S₁、S₃
(3) L₁
(4) L₂
(5) S₁、S₂、S₃

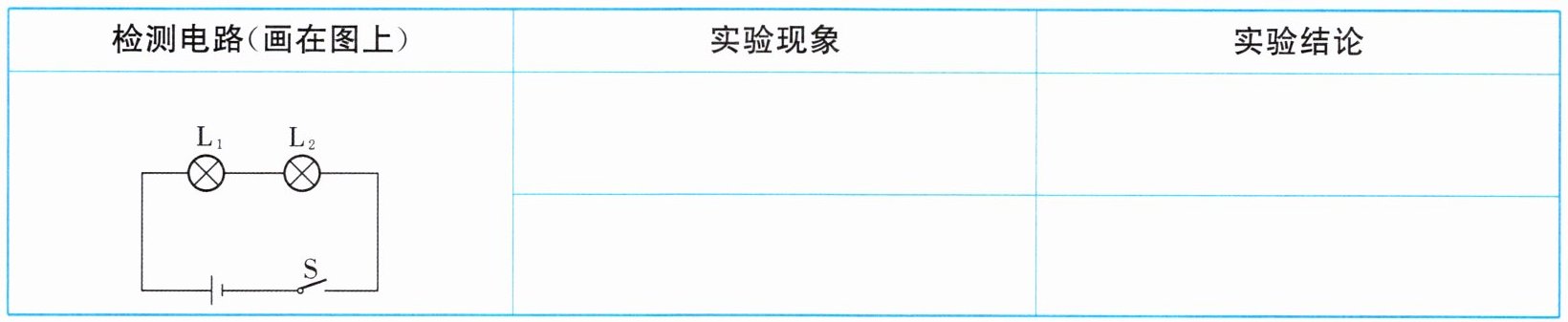

11. 如表格中的电路图所示,闭合开关S后,发现两灯均不亮,其中一个灯损坏,现提供一根导线,请你用这根导线对电路进行检测,并完成下表。

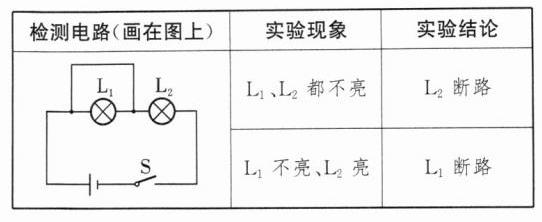

答案：
如表所示

12. 如图所示,用导线连接使灯$L_1$和$L_2$组成并联电路,下列方法正确的是 (C)
A.用一根导线连接A、B,再用另一根导线连接C、E
B.用一根导线连接A、B,再用另一根导线连接D、E
C.用一根导线连接A、C,再用另一根导线连接B、E
D.用一根导线连接A、C,再用另一根导线连接C、E

答案： C
