7. 有两个阻值不同的定值电阻R_{1}、R_{2},它们的电流随电压变化的 I-U 图像如图所示,若R_{1}、R_{2}串联后的总电阻为R_{串},并联后的总电阻为R_{并},则下列说法中不正确的是 ( C )

A.$R_{1}＞R_{2}$
B.$R_{并}$在Ⅲ区域
C.$R_{串}$在Ⅱ区域
D.$R_{串}$在Ⅰ区域

答案： C

8. 在如图所示的电路中,两只电流表的规格相同,电流表均有两个量程(0~0.6 A 以及 0~3 A)。闭合开关 S,电阻$R_{1}与R_{2}$中均有电流通过,两只电流表的指针偏转角度相同,则$R_{1}与R_{2}$的阻值之比为 (D)
A.$1:5$
B.$5:1$
C.$1:4$
D.$4:1$

答案： D

9. 如图所示,电源电压不变,电阻$R_{2}= 4Ω$,闭合开关,小明在实验过程中仅记录了三只电表的示数,分别为 1、4、5,但漏记了单位。关于所用电源的电压和电阻$R_{1}$的阻值,下列判断正确的是(C)

A.4 V,2 Ω
B.5 V,1 Ω
C.4 V,1 Ω
D.2 V,2 Ω

答案： C

10. 如图所示的电路中,电阻$R_{1}$的阻值为 10 Ω,闭合开关后,电流表示数为 1.2 A,电源电压恒定不变。若在电路中接入一个电阻$R_{2}$,使得接入前后电流表的示数变化 0.4 A,$R_{2}$的阻值可能是 (D)
A.6 Ω
B.10 Ω
C.20 Ω
D.30 Ω

答案： D

11. 两定值电阻,甲标有“20 Ω 1 A”,乙标有“10 Ω 0.6 A”,若把它们串联在同一电路中,电路两端允许加的最大电压为18V;若把两定值电阻并联起来,则干路流过的最大电流是0.9A。

答案： 18 0.9

12. 如图所示电路,电源电压恒定不变,$R_{1}= 4Ω,R_{2}= 2Ω$。当开关 S 闭合,甲、乙两表均为电压表时,甲、乙两表的示数之比为3∶1;当开关 S 断开,甲、乙两表均为电流表时,则甲、乙两表的示数之比为2∶3。

答案： 3∶1 2∶3

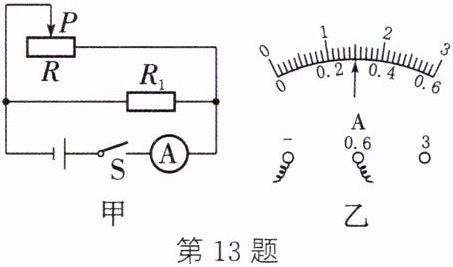

13. 如图甲所示电路中,电源电压为 6 V,电阻$R_{1}= 30Ω$,闭合开关,当滑动变阻器滑片滑至某处位置时,电路中的电流表示数如图乙所示。求:
(1) 通过$R_{1}$的电流。
(2) 此时滑动变阻器 R 接入电路的阻值。
(3) 为保障电路安全,求滑动变阻器接入电路的最小阻值。

答案： （1）由电路图可知，闭合开关，电阻$R_{1}$与滑动变阻器 R 并联，电流表 A 测干路电流。因并联电路中各支路两端的电压相等，所以，通过$R_{1}$的电流$I_{1}=\frac{U}{R_{1}}=\frac{6\,\text{V}}{30\,\Omega}=0.2\,\text{A}$ （2）图乙中电流表选用的量程为 0~0.6 A，分度值为 0.02 A，电流表 A 的示数为 0.3 A，即干路电流$I=0.3\,\text{A}$，因并联电路中干路电流等于各支路电流之和，则通过变阻器 R 的电流$I_{2}=I - I_{1}=0.3\,\text{A}-0.2\,\text{A}=0.1\,\text{A}$，此时滑动变阻器 R 接入的阻值$R_{\text{滑}}=\frac{U}{I_{2}}=\frac{6\,\text{V}}{0.1\,\text{A}}=60\,\Omega$ （3）电流表的量程为 0~0.6 A，所以通过干路的最大电流为 0.6 A，由并联电路的电流特点可知，通过滑动变阻器的最大电流$I_{2\text{大}}=I' - I_{1}=0.6\,\text{A}-0.2\,\text{A}=0.4\,\text{A}$，则滑动变阻器接入电路的最小阻值$R_{\text{滑小}}=\frac{U}{I_{2\text{大}}}=\frac{6\,\text{V}}{0.4\,\text{A}}=15\,\Omega$
