《2025年通成学典课时作业本九年级物理上册苏科版宿迁专版》

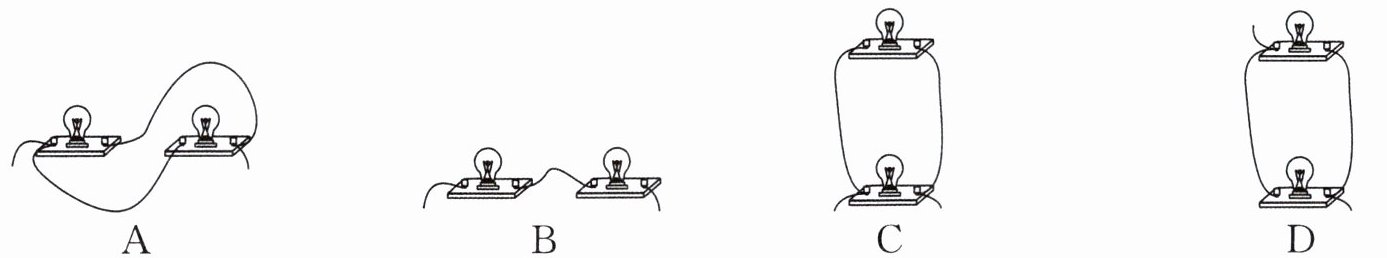

1. 下列图中两灯连接的方式不属于并联的是(B)

答案： B

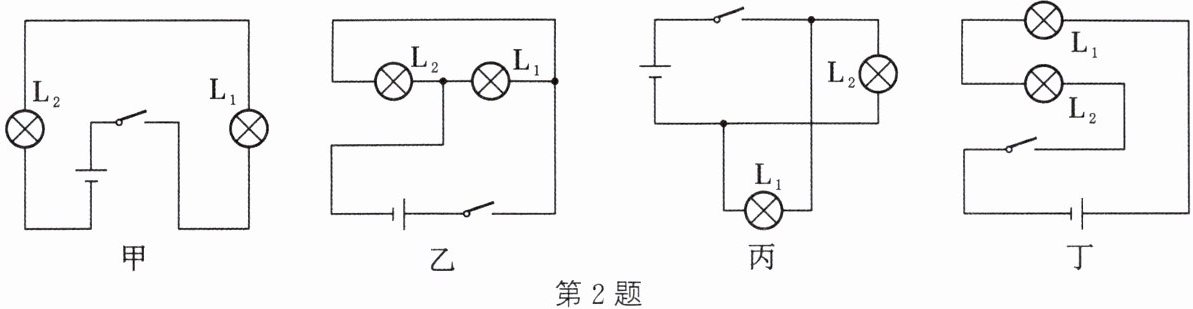

2. 在如图所示的电路中,属于并联电路的是(B)


A.甲、乙
B.乙、丙
C.乙、丁
D.甲、丁

答案： B

3. 关于并联电路,下列说法中错误的是(D)
A.并联电路中的各用电器之间是互不影响的
B.并联电路中各支路的开关只能控制本支路的用电器
C.并联电路中,干路的开关能控制所有的用电器
D.并联电路中有一条支路断路,所有用电器都停止工作

答案： D

4. 公路上,路灯的连接方式是并联；回到家中,按下开关,电灯亮了,开关与电灯的连接方式是串联。某充电宝有两个输出端,通过电源线可以单独或同时为手机充电,这两个输出端的连接方式是并联。

答案： 并　串　并

5. 下列的几个电路图中的用电器分别是何种连接方式？开关分别控制哪些灯？
(1)图甲中$L_{1}$、$L_{2}$是串联,$S$控制$L₁、L₂$。
(2)图乙中$L_{1}$、$L_{2}$是并联,$S_{1}$控制$L₁$,$S_{2}$控制$L₂$。
(3)图丙中$L_{1}$、$L_{2}$是并联,$S_{1}$控制$L₁$,$S_{2}$控制$L₂$。

答案： （1）串　L₁、L₂
(2) 并　L₁　L₂　
(3) 并　L₁　L₂

6. 小雨的房间里有两盏灯。开关$S_{1}控制灯L_{1}和L_{2}$,开关$S_{2}控制灯L_{2}$,将电路图画在虚线框内。

答案：
如图所示
