《2025年通成学典课时作业本九年级物理上册苏科版宿迁专版》

1. 如图所示,两个灯泡始终完好,当开关 S 断开时,两个灯泡的发光情况是L₁、L₂均发光；当开关 S 闭合时,两个灯泡的发光情况是L₂发光,L₁不发光。

答案： L₁、L₂均发光 L₂发光,L₁不发光

2. 如图所示,只闭合开关S₂,灯泡 $ L_1 $ 和 $ L_2 $ 串联；只闭合开关S₁、S₃,灯泡 $ L_1 $ 和 $ L_2 $ 并联；同时闭合开关S₁、S₂、S₃,会烧坏电源和导线。

答案： S₂ S₁、S₃ S₁、S₂、S₃

3. (2023·自贡)如图所示,用充电宝给手机充电时,充电宝相当于电路中的(B)

A.开关
B.电源
C.用电器
D.导线

答案： B

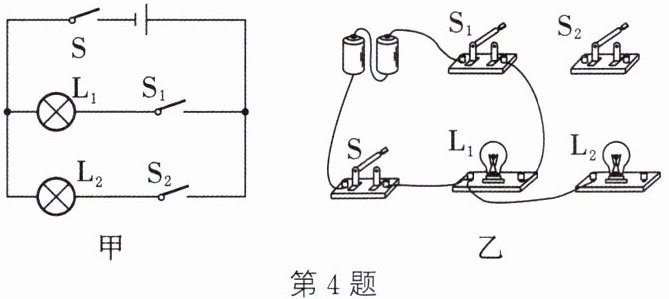

4. 根据如图甲所示的电路图,请你用笔画线代替导线完成图乙中实物的连接。

答案：
如图所示

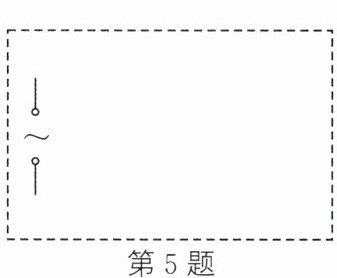

5. 电冰箱冷藏室中的照明灯 L 由门控开关 $ S_1 $ 控制,压缩机由温控开关 $ S_2 $ 控制,要求照明灯和压缩机既能单独工作又能同时工作,请设计电路,在虚线框中画出电路图。

答案：
如图所示

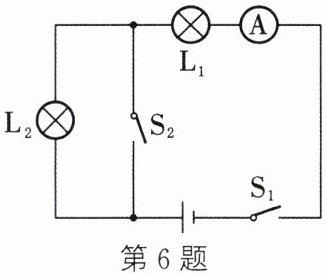

6. 如图所示,当开关 $ S_1 $ 闭合,$ S_2 $ 断开时,电流表 A 的示数为 0.24 A,则通过灯 $ L_1 $ 的电流是0.24A,通过灯 $ L_2 $ 的电流是0.24A；当 $ S_1 $ 和 $ S_2 $ 都闭合时,电流表的示数为 0.56 A,则此时通过灯 $ L_1 $ 的电流为0.56A,通过灯 $ L_2 $ 的电流为0A。

答案： 0.24 0.24 0.56 0

7. 小明要利用电流表测量通过小灯泡的电流,他连接了如图甲所示的电路。
(1)按电路图连接电路,两盏灯的连接方式是并联,电流表 $ A_2 $ 测量通过灯$ L_2 $的电流。
(2)检查无误后,闭合开关,电流表示数如图乙、丙所示,通过灯 $ L_1 $ 的电流是0.76A。
(3)若工作一段时间后 $ L_1 $ 断路,则电流表 $ A_1 $ 的示数将变小,$ A_2 $ 的示数将不变。(变大/不变/变小)

答案： （1）并联 L₂ （2）0.76 （3）变小 不变
