《2025年通成学典课时作业本九年级物理上册苏科版宿迁专版》

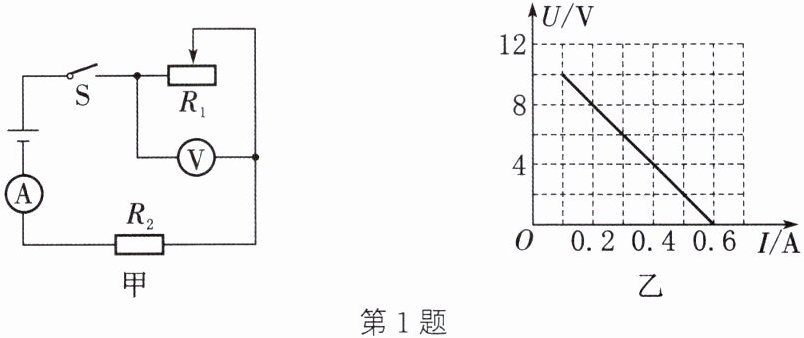

1. 如图甲所示,电源电压保持不变,$R_{2}$ 是定值电阻。闭合开关,将滑动变阻器 $R_{1}$ 的滑片从最右端滑到最左端,电压表示数 $U$ 与电流表示数 $I$ 的变化关系如图乙所示,下列说法正确的是 (C)

A.电源电压为 $10\ \text{V}$
B.电路中允许通过的最大电流为 $0.5\ \text{A}$
C.变阻器 $R_{1}$ 接入电路的最大阻值为 $100\ \Omega$
D.定值电阻 $R_{2}$ 的阻值为 $40\ \Omega$

答案： C

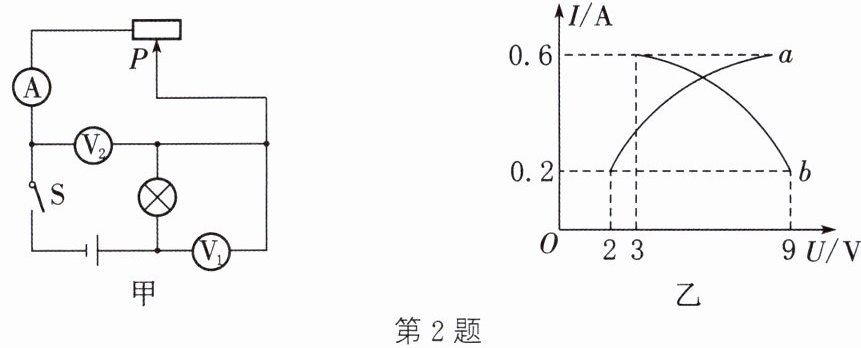

2. (易错题)(2023·鄂州)如图甲所示,电源电压恒定,闭合开关 $S$ 后,将滑动变阻器的滑片从最右端移至灯正常发光的位置,此过程中电流表示数与两个电压表示数的关系图像如图乙所示。下列说法正确的是
( B )

A.曲线 $a$ 是电流表示数与电压表 $V_{2}$ 示数的关系图像
B.电源电压为 $11\ \text{V}$
C.灯正常发光时的电流为 $0.2\ \text{A}$
D.滑动变阻器的最大阻值是 $15\ \Omega$

答案： B [易错分析] 正确判断出电流表示数与两电压表示数对应的关系图像。当滑片位于最右端时,变阻器接入电路中的电阻最大,电路中的电流最小,由串联电路的分压原理可知,滑动变阻器两端的电压最大即电压表V₂的示数最大,灯泡两端的电压最小即电压表V₁的示数最小,据此判断出电流表与两电压表示数变化对应的关系图像。

3. 将小灯泡 $L$ 和定值电阻 $R$ 接在如图甲所示的电路中,两者的 $I - U$ 关系图像如图乙所示,其中图线B($A/B$)表示电阻 $R$ 的 $I - U$ 关系,电阻 $R$ 的阻值为40$\Omega$；若电源电压为 $4\ \text{V}$,则电流表示数为0.4$\text{A}$；若电流表示数为 $0.25\ \text{A}$,则电源电压为2$\text{V}$。

答案： B 40 0.4 2

4. 如图甲所示的电路中,电源电压保持不变,闭合开关后,滑片 $P$ 由 $b$ 端滑到 $a$ 端,电压表示数 $U$ 与电流表示数 $I$ 的变化关系如图乙所示,则定值电阻为20$\Omega$,滑动变阻器最大阻值为40$\Omega$,电源电压为6$\text{V}$。

答案： 20 40 6
