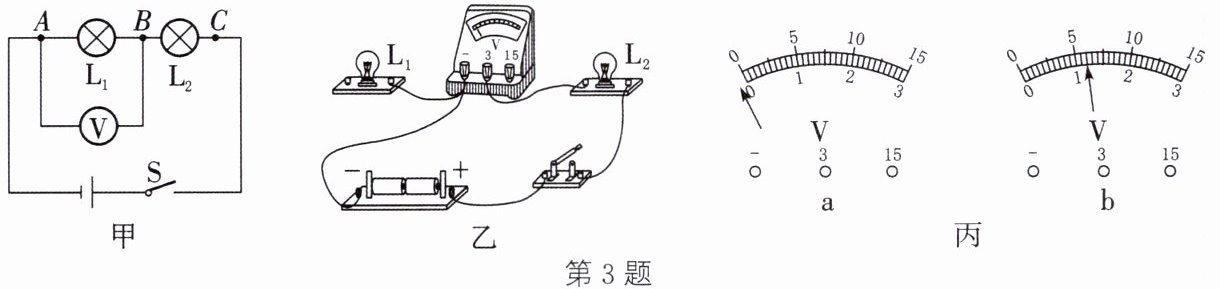

3. 小华只利用两节新的干电池、一个电压表、“2.5 V 0.3 A”的灯$L_{1}$、“3.8 V 0.3 A”的灯$L_{2}$、一个额定电压为3V的小风扇、开关和导线若干,探究串联电路的电压特点。
(1)请用笔画线代替导线,根据图甲所示电路完成图乙中的实物连线。

(2)闭合开关前,小华发现电压表指针如图丙中a所示,他必须进行的操作是______。
(3)调整完毕后,闭合开关,两灯均不亮,电压表示数为3V,若只有一处故障,出现上述现象的原因可能是______。
(4)排除故障后,测得电压表示数如图丙中b所示,则A、B两点间电压$U_{1}= $______V。
(5)为了简化操作步骤,小华仅将电压表一侧的导线从______点改至C点,记录测得的电压$U_{2}$,再将另一侧导线从______,记录测得电压$U_{3}$,比较______的关系,可以初步得出串联电路的电压特点。
(6)为了使结论具有普遍性,利用现有器材,下一步的操作是______。

答案：
3.
(1)如图所示　
(2)将电压表调零　
(3)$L_{1}$断路
(4)1.2　
(5)B　A点改至B点　$U_{1}+U_{3}$与$U_{2}$　
(6)将小风扇分别替换灯$L_{1}$和灯$L_{2}$重复上面的实验

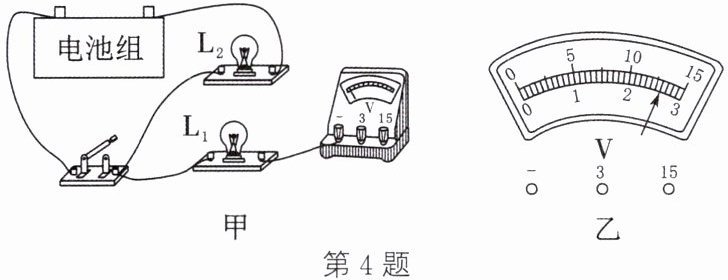

4. 为探究并联电路中电压的规律,实验室提供的器材有干电池组(电压约为3V且保持不变)、电压表、多个小灯泡、开关、导线若干。
(1)请用笔画线代替导线,在图甲中把电路连接完整,要求电压表测量灯$L_{1}$两端的电压。

(2)若小明刚连完最后一根导线,两灯就亮了,则小明在实验操作中的不当之处是______。
(3)电路连接正确后进行实验,某小组分别测出小灯泡$L_{1}$、$L_{2}$两端的电压和并联电路的总电压,电压表示数相同,如图乙所示,其值为______V。根据这组数据,该小组得出并联电路中电压的规律,你认为实验的疏漏之处是______。纠正后得到并联电路中的电压规律为______。
(4)实验结束前,小明发现$L_{2}$熄灭了,但$L_{1}$仍然发光,则此时电压表的示数将______(变大/不变/变小),$L_{2}$熄灭的原因是______。

答案：
4.
(1)如图所示　
(2)连接电路时，开关没有断开
(3)2.6　未更换不同规格的小灯泡多次实验　并联电路两端的总电压和各支路两端的电压相等　
(4)不变　$L_{2}$所在支路断路
