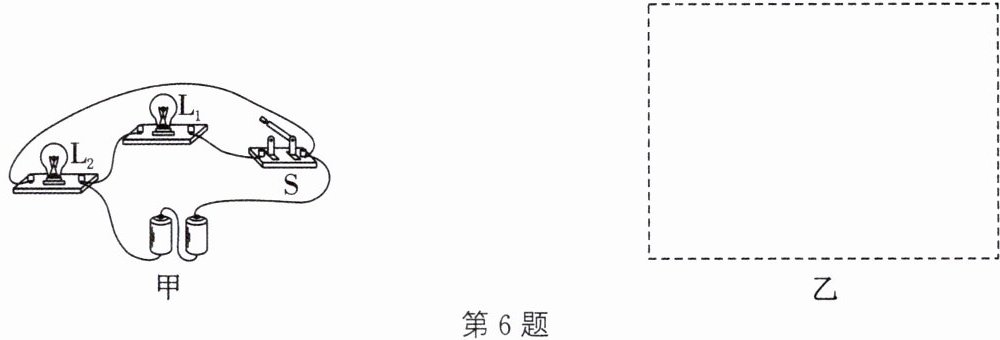

6. 根据如图甲所示的实物连接图,在如图乙所示的虚线框中画出与它对应的电路图。

答案：

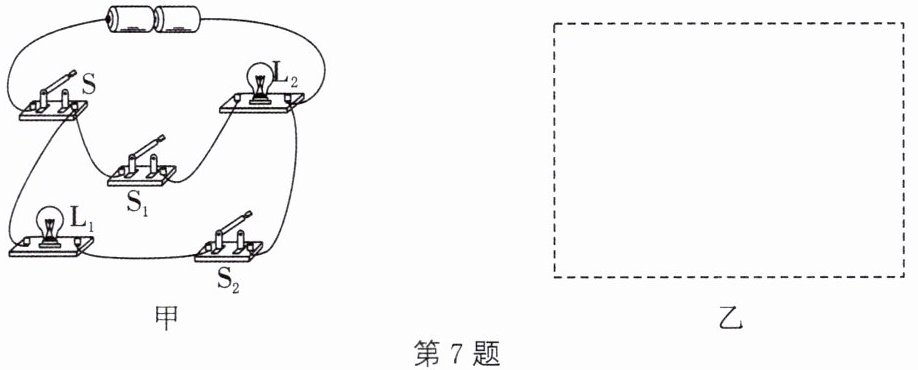

7. 请你根据图甲中实物电路,在图乙虚线框内画出电路图。

答案：

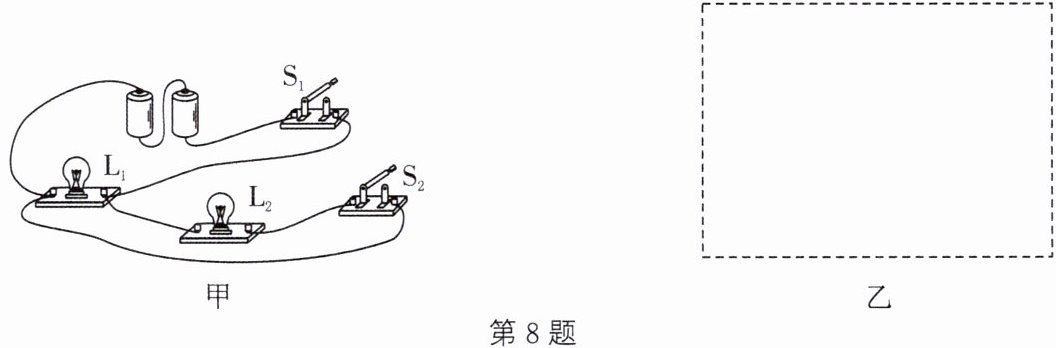

8. 根据如图甲所示的实物图,在如图乙所示的虚线框内画出电路图。

答案：

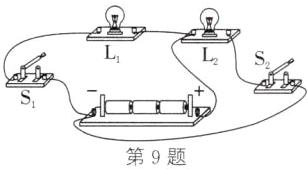

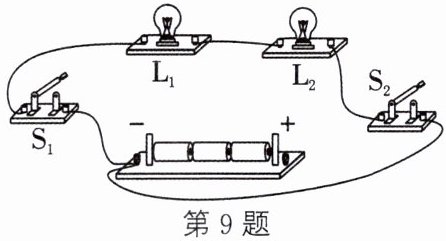

9. 用一根导线完成图中电路的实物连接。要求：两灯并联,$S_{1}$、$S_{2}分别控制L_{1}$、$L_{2}$。

答案：

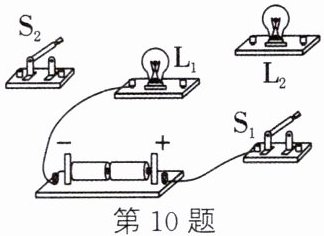

10. 利用如图所示的器材,按下列要求连接实物图。
(1) 灯$L_{1}和灯L_{2}$并联。
(2) 开关$S_{1}控制灯L_{1}$,开关$S_{2}控制灯L_{2}$。

答案：

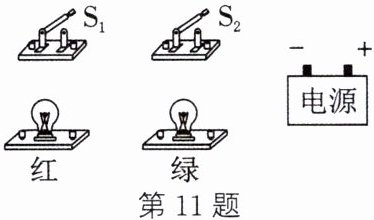

11. 根据下列要求,设计电路,用笔画线代替导线连接实物图(导线不能交叉)。要求：
(1) 只闭合$S_{1}$时,红灯发光,绿灯不发光。
(2) $S_{1}$、$S_{2}$都闭合时,两灯都发光。
(3) 只闭合$S_{2}$时,两灯均不发光。

答案：
