《2025年通成学典课时作业本九年级物理上册苏科版宿迁专版》

8. 一只灯泡上标有“6 V 0.5 A”的字样,其中“0.5 A”表示小灯泡的额定电流是 0.5 A,该小灯泡不能直接接在家庭电路中使用。

答案： 额定 不能

9. 在如图的电路中,开关 $S_{1}$ 和开关 $S_{2}$ 原来是断开的,如果将开关 $S_{1}$ 闭合,$S_{2}$ 断开,那么电压表测量的是L₁两端的电压,如果将开关 $S_{2}$ 闭合,$S_{1}$ 断开,那么电压表测量的是电源(或 L₁ 和 L₂)两端的电压。

答案： L₁ 电源(或 L₁ 和 L₂)

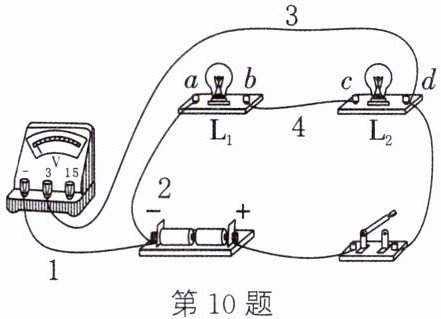

10. 如图所示,电压表测量的是L₁ 和 L₂(或电源)两端的电压。若要使电压表测量灯 $L_{1}$ 两端的电压,则只需要将导线3的右端改接到b接线柱上即可。

答案： L₁ 和 L₂(或电源) 3 b

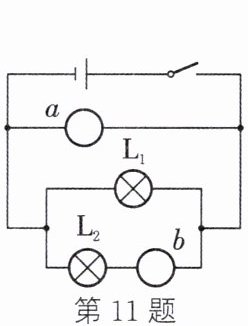

11. 如图所示,在两只灯泡 $L_{1}$ 和 $L_{2}$ 并联的电路中,a、b 表示电压表或电流表,则可判断：a 是电压表,b 是电流表。

答案： 电压 电流

12. 如图所示为一个不完整的电路图,其中箭头所指的方向表示电路接通时的电流方向,请在图中两个空缺的位置分别补画电源或电压表的符号,使之成为一个完整的串联电路。

答案：
如图所示

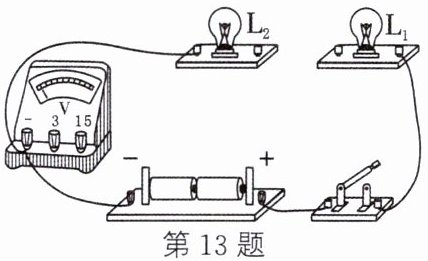

13. 如图所示的实物电路中,有两根导线尚未连接,用笔画线代替导线将电路连接完整。要求：两灯串联,电压表只测灯 $L_{2}$ 两端的电压,导线不能交叉,考虑电压表量程的选择。

答案：
如图所示

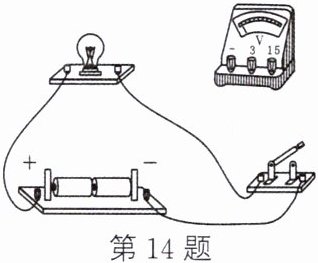

14. 在“用电压表测电压”的实验中,小红按照如图所示电路进行实验。
(1)要正确测量小灯泡两端电压,请将电压表接入电路。
(2)实验中,小红分别用电压表测出了每节电池的电压及它们串联后的总电压,分别为 1.5 V、1.4 V、2.9 V,根据以上实验数据可得出的初步结论是串联电池组的电压等于每节电池的电压______。

答案：
（1）如图所示 （2）之和

15. 如图所示的电路中,电源由两节新干电池串联组成,各个元件均能正常工作。当开关 S 闭合后,灯不能发光,电流表没有示数,电压表有示数。

答案： 不能 没有 有
