《2025年通成学典课时作业本九年级物理上册苏科版宿迁专版》

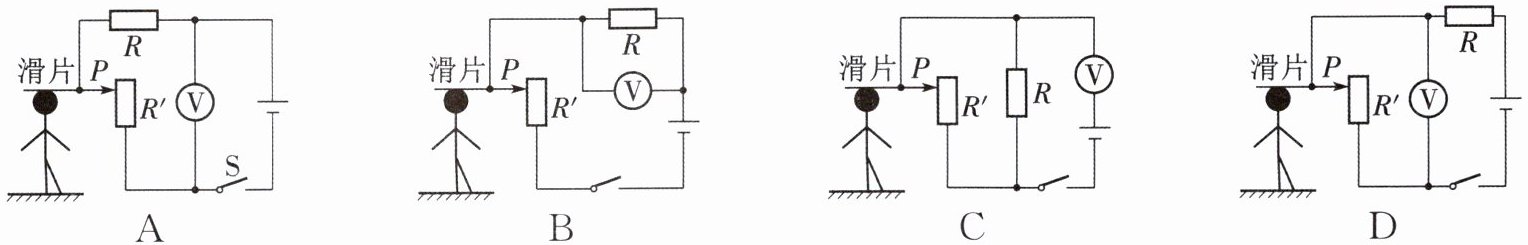

1. (2025·苏州模拟)小明观察了市场上的自动测高仪后,设计了以下四个电路(其中$R'$是滑动变阻器,$R$是定值电阻,电源电压恒定)。其中能实现闭合开关后身高越高,电压表示数越大的电路是(D)

答案： D

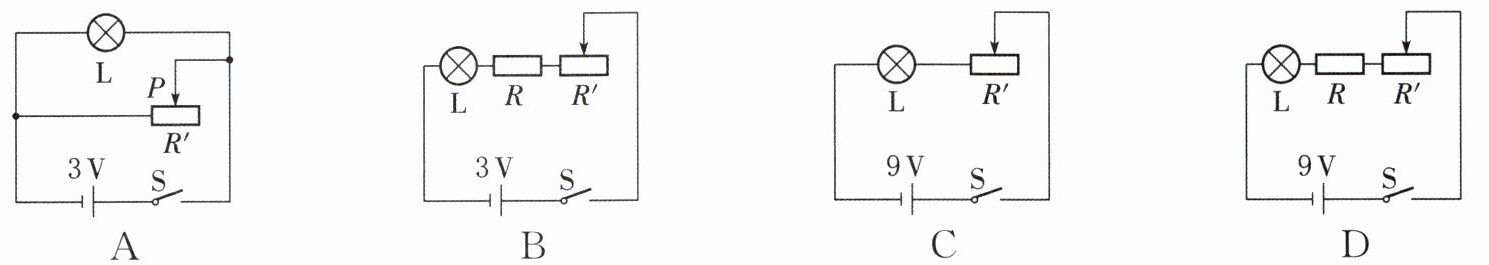

2. 兴趣小组在跨学科实践活动中设计以下“模拟调光灯”电路,灯泡规格为“$3V$ $0.5A$”,$R的阻值是12Ω$。要求:闭合开关调节滑片,灯泡不会被烧坏,亮度能连续调节且能正常发光,符合要求的电路是(D)

答案： D

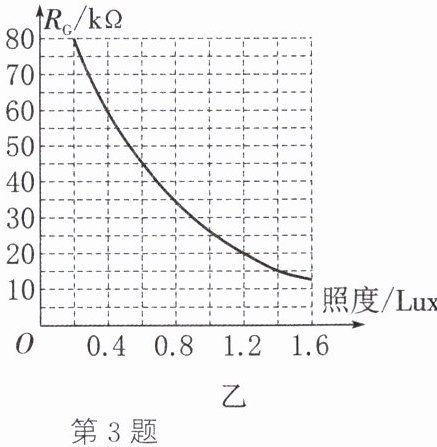

3. 如图甲,$R_{G}$是光敏电阻,$R是阻值为10kΩ$的定值电阻,电源电压$U= 9V$。光敏电阻$R_{G}$的阻值与光的照度(光照越强,照度越大,单位为 Lux)关系如图乙,当照度增大时,$R_{G}$的阻值将变小。小芳将量程为$0\sim 3V$的电压表接入图甲电路,将其改装成照度表,为使光的照度增大时电压表的示数也增大,则该电压表应并联在定值电阻R两端,能够测量的最大照度为1.2Lux。改装完成后,若小芳将电源换为电压可调电源(调节范围是$12\sim 15V$),且将$R$换为可调电阻(调节范围是$5\sim 20kΩ$),则该装置所能测量的最大照度为1.4Lux。

答案： 变小 定值电阻R 1.2 1.4

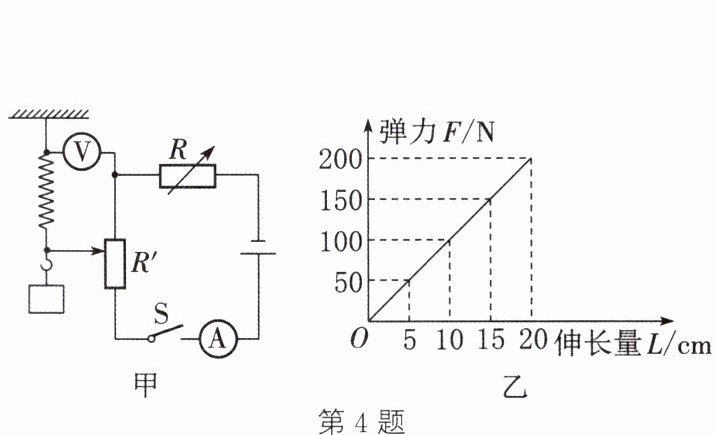

4. (2024·大庆)小娜同学在物理实践活动中,设计了如图甲所示的电子质量测量仪。其中,电源电压恒定为$4.5V$,$R'$为粗细均匀的导体棒,阻值随长度均匀变化,总阻值为$40Ω$,总长度为$20cm$。$R$是电阻箱,电压表量程为$0\sim 3V$,电流表量程为$0\sim 0.3A$。金属弹簧上端固定并通过导线与电压表连接,下端通过金属指针与导体棒始终保持良好接触。已知,电路中所用弹簧的弹力$F与其伸长量L$之间的关系如图乙所示。实验中弹簧的形变始终不超过弹性限度,弹簧及指针质量不计,$g取10N/kg$。现闭合开关$S$,调节$R= 5Ω$,请回答以下问题:
(1) 不挂重物时,指针恰好指在$R'$的最上端。此时电压表示数为____0V,电流表示数为____0.1A。
(2) 悬挂重物后,电流表的示数____不变(变大/不变/变小)。当弹簧下端悬挂某待测物体时,指针向下移动$5cm$,则待测物体质量$m= $____5kg,电压表示数为____1V。
(3) 在保证电路安全的情况下,该电子质量测量仪所能测得物体的最大质量为____15kg。通过调节电阻箱$R$的阻值,可以调节该测量仪的量程。如果要增大量程,应该将电阻箱$R$的阻值____调大(调大/保持不变/调小)。

答案： （1）0 0.1 （2）不变 5 1 （3）15 调大
