8. 如图所示为一轻质硬棒,在A点悬挂重物G,在C点作用一拉力F,使硬棒水平静止,则硬棒的支点可能在 (D)
A.A点
B.B点
C.C点
D.D点
]

答案： D

9. 如图所示为指甲剪的示意图,F是剪指甲时施加的一个力,则下列关于指甲剪的说法正确的是 (C)
A.指甲剪只由一个杠杆组成
B.指甲剪由两个杠杆组成
C.对杠杆ABC,若以B为支点,则动力臂是l
D.对杠杆ABC,若以B为支点,则动力臂是BC

答案： C

10. (2024·宿迁沭阳期中)如图是教室里的壁挂式展示台示意图,MN为展示台,PQ为连杆拉住展示台,m为展示物。以下是展示台承载展示物时杠杆的示意图,其中正确的是 (A)

答案： A

11. 在列车上,列车员推着餐车销售物品。如图甲所示,当餐车的前轮遇到障碍物时,他向下按扶把,这时餐车可视为杠杆,支点在后轮；如图乙所示,当后轮遇到障碍物时,他向上提扶把,这时餐车可视为杠杆,支点在前轮。(前轮/后轮)

答案： 后轮 前轮

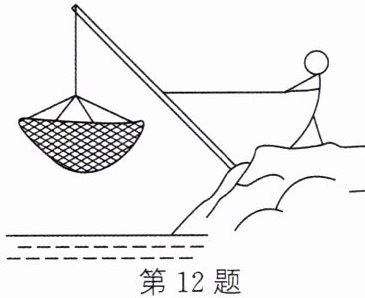

12. 如图是渔民在小河捕鱼的情景,请画出此渔民使渔网上升时杠杆的动力及动力臂。

答案：
如图所示 　　　　　　

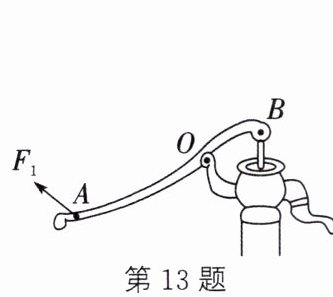

13. (2024·宿迁沭阳段考)如图是一种活塞式抽水机的示意图,其中手柄AOB是一个杠杆,杠杆在动力$F_{1}$的作用下绕O点匀速转动,请在图中画出$F_{1}的力臂及阻力F_{2}$的示意图。

答案：
如图所示 　　　　　　

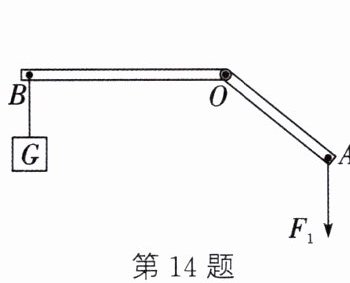

14. (2023·南通)如图,杠杆AOB保持静止,O为支点,请作出动力$F_{1}的力臂l_{1}和阻力F_{2}$。

答案：
如图所示 　　　　　　

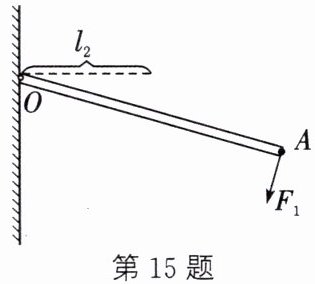

15. (2024·宿迁宿城一模)如图,杠杆OA处于静止状态,$l_{2}是力F_{2}$的力臂,请在图中画出力$F_{2}$的示意图。

答案：
如图所示
