《2025年通成学典课时作业本九年级物理上册苏科版宿迁专版》

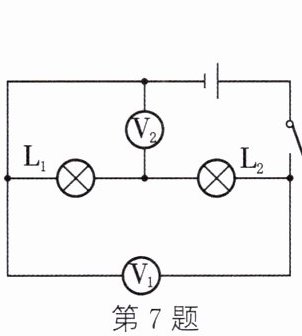

7. 如图所示的电路中,闭合开关,电压表$V_{1}$的示数为6V,电压表$V_{2}$的示数为3.6V。下列说法不正确的是(C)

A.电源两端的电压为6V
B.$L_{2}$两端的电压为2.4V
C.将电压表都换成电流表,则$L_{1}与L_{2}$并联
D.将电压表$V_{2}$换成电流表,闭合开关,则$L_{1}$不亮,$L_{2}$亮

答案： C

8. 小明同学按如图甲所示的电路进行实验,已知电源由4节新干电池组成。闭合开关S后,电流表$A_{1}和A_{2}$的指针均指在如图乙所示的位置。下列说法正确的是(D)
A.电流表$A_{1}$、$A_{2}$的示数分别为0.2A、1.0A
B.电流表$A_{1}$、$A_{2}$的示数均为1.0A
C.电压表$V_{1}$、$V_{2}$的示数分别为2V、4V
D.电压表$V_{1}$、$V_{2}$的示数均为6V

答案： D

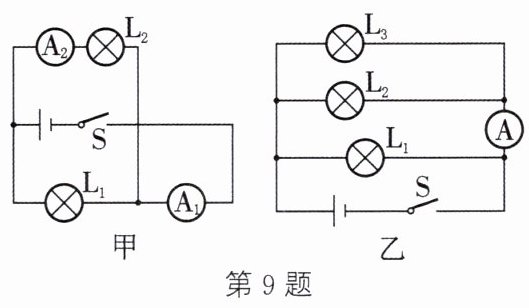

9. 如图所示,在图甲中,当开关S闭合时,电流表$A_{1}$的示数为0.6A,电流表$A_{2}$的示数为0.4A,则通过灯$L_{1}$的电流为0.2A,通过灯$L_{2}$的电流为0.4A;在图乙中,当开关S闭合时,通过灯$L_{1}$、$L_{2}$、$L_{3}$的电流分别是0.25A、0.4A、0.5A,则电流表A的示数为0.9A。

答案： 0.2 0.4 0.9

10. 对于如图所示的电路:
(1)若只闭合$S_{2}$,电流表$A_{1}$的示数为0.2A,则电流表$A_{2}$的示数为0.2A。
(2)若要使两灯并联,应闭合开关S₁和S₃,此时电流表$A_{1}$的示数为0.6A,电流表$A_{2}$的示数为0.9A,则通过灯$L_{1}$的电流为0.6A,通过灯$L_{2}$的电流为0.3A。
(3)当$S_{1}$、$S_{2}$、$S_{3}$均闭合时,电流表A₂可能被烧坏。

答案：
(1) 0.2
(2) S₁和S₃ 0.6 0.3
(3) A₂

11. 在如图所示的电路中,当$S_{1}$闭合,$S_{2}$、$S_{3}$断开时,电压表的示数为5V;当$S_{1}$、$S_{3}$断开,$S_{2}$闭合时,电压表的示数为8V。则:
(1)电源电压是______V。
(2)当$S_{1}$、$S_{3}$闭合,$S_{2}$断开时,电压表的示数为______V。

(1) 8
(2) 8

答案：
(1) 8
(2) 8
