1. 伏安法测电阻的原理是______,其方法是用______测出待测电阻两端的电压,用______测出通过待测电阻的电流,再计算待测电阻的阻值。
答案:
$R=\frac{U}{I}$ 电压表 电流表

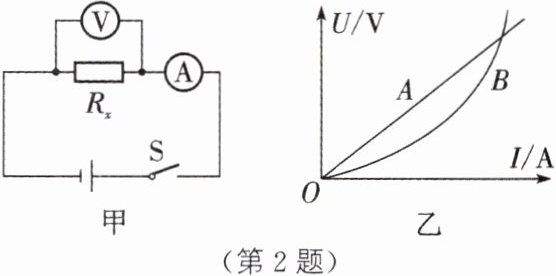

2. (2023·成都)实验小组设计如图甲所示的电路来测量未知定值电阻$R_x$的阻值,小富提出,这样只能得到一组数据,测量结果的误差可能较大。为了减小误差,需要进行多次测量,应该在电路中串联一个______。他们利用改进后的电路进行实验,并绘制出$R_x$的电压—电流图像。如图乙所示的A、B两条图线中,______是他们绘制出的图线。

答案:
滑动变阻器 A
3. 如图所示为“伏安法测电阻”的实验电路图,$R$为待测电阻,阻值约为5Ω。实验器材有滑动变阻器(规格为10Ω 2A)、电压表(量程分别为0~3 V、0~15 V)、电流表(量程分别为0~0.6 A、0~3 A)、电源(3节新干电池串联)。为使测量时能较准确地读数(指针最好偏过中间刻度线),则电压表应选______的量程,电流表应选______的量程;为保证两电表安全,应控制滑动变阻器的阻值在______的范围内变化。

答案:
0~3V 0~0.6A 2.5~10Ω

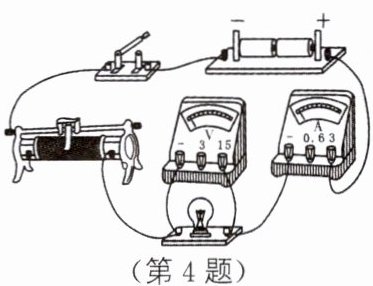

4. 如图所示为小江同学为测量小灯泡电阻而连接的电路,下列有关该实验的说法,错误的是( )

A.闭合开关前,应将滑动变阻器的滑片移到最左端
B.实验过程中两电表都有可能需要换接较小的量程
C.所测小灯泡的电阻可能随电压表的示数的不同而不同
D.在如图所示的位置闭合开关后,向左移动滑动变阻器的滑片,小灯泡变亮
A.闭合开关前,应将滑动变阻器的滑片移到最左端
B.实验过程中两电表都有可能需要换接较小的量程
C.所测小灯泡的电阻可能随电压表的示数的不同而不同
D.在如图所示的位置闭合开关后,向左移动滑动变阻器的滑片,小灯泡变亮
答案:
D

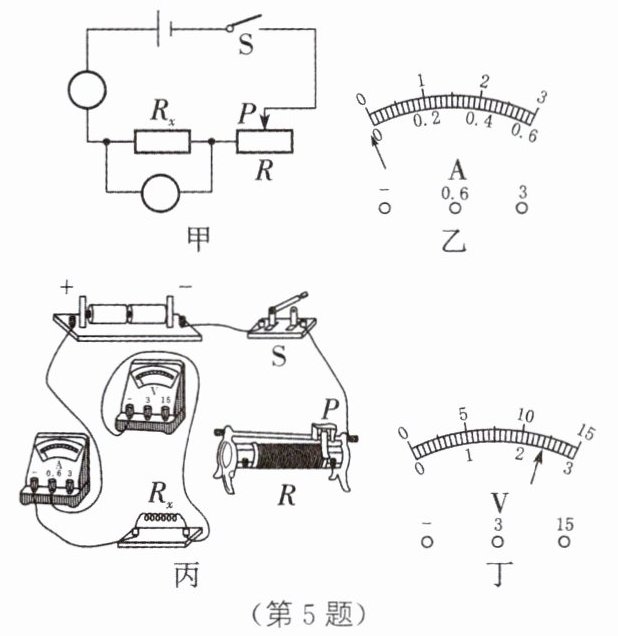

5. (2024·内江)在“测量定值电阻阻值”的实验中,提供的实验器材如下:
A. 两节新干电池。
B. 电压表(量程为0~3 V,0~15 V)。
C. 电流表(量程为0~0.6 A,0~3 A)。
D. 滑动变阻器$R$(20Ω 1 A)。
E. 待测电阻$R_x$(阻值约为几欧)。
F. 开关一个,导线若干。
(1)如图甲所示为实验中设计的电路图,请在圆圈内正确填写表示电表的字母符号。

(2)连接电路前,发现电流表指针位置如图乙所示,此时需要进行的操作是______。连接电路时,开关应该______(断开/闭合)。
(3)根据图甲的电路图,用笔画线代替导线,把图丙中的实物图连接成完整电路(有两条导线未连接),要求开关闭合时电流表示数最小,测量时电表示数尽可能精确。
(4)测得的部分数据已记录在表格中,表格中第一行的最后一栏内应填写的内容是______。第3次测量时,电压表的示数如图丁所示,根据这3次测得的数据,$R_x$阻值的平均值为______Ω。
| 实验次序 | 电压$U/V$ | 电流$I/A$ | 电阻$R_x/Ω$ |
| 1 | 1.6 | 0.20 | 8.0 |
| 2 | 2.0 | 0.24 | 8.3 |
| 3 | | 0.30 | |

A. 两节新干电池。
B. 电压表(量程为0~3 V,0~15 V)。
C. 电流表(量程为0~0.6 A,0~3 A)。
D. 滑动变阻器$R$(20Ω 1 A)。
E. 待测电阻$R_x$(阻值约为几欧)。
F. 开关一个,导线若干。
(1)如图甲所示为实验中设计的电路图,请在圆圈内正确填写表示电表的字母符号。
(2)连接电路前,发现电流表指针位置如图乙所示,此时需要进行的操作是______。连接电路时,开关应该______(断开/闭合)。
(3)根据图甲的电路图,用笔画线代替导线,把图丙中的实物图连接成完整电路(有两条导线未连接),要求开关闭合时电流表示数最小,测量时电表示数尽可能精确。
(4)测得的部分数据已记录在表格中,表格中第一行的最后一栏内应填写的内容是______。第3次测量时,电压表的示数如图丁所示,根据这3次测得的数据,$R_x$阻值的平均值为______Ω。
| 实验次序 | 电压$U/V$ | 电流$I/A$ | 电阻$R_x/Ω$ |
| 1 | 1.6 | 0.20 | 8.0 |
| 2 | 2.0 | 0.24 | 8.3 |
| 3 | | 0.30 | |
答案:
(1)如图(a)所示 (2)调零 断开 (3)如图(b)所示 (4)$R_x$阻值的平均值/Ω 8.1
解析:(1)根据电路图可知,上面圈内的电表串联在电路中,为电流表;下面圈内的电表与$R_x$并联,为电压表。(2)连接电路前,电流表的指针左偏,需要进行的操作是调零,使指针指在零刻度线处;连接电路时,开关应该断开。(3)滑动变阻器要一上一下地接入电路,要求开关闭合时电流表示数最小,需要将滑动变阻器的左下接线柱与$R_x$的右接线柱连接;为了使测量时电表示数尽可能精确,电压表选用0~3V量程,将电压表的“3”接线柱与$R_x$的左接线柱连接。(4)在伏安法测电阻的实验中,采用多次测量求平均值的方法减小误差;电压表选用的量程为0~3V,分度值为0.1V,示数为2.4V,$R_3=\frac{U_3}{I_3}=\frac{2.4\ V}{0.3\ A}=8.0\ \Omega$,$R_x$阻值的平均值$R=\frac{R_1+R_2+R_3}{3}=\frac{8.0\ \Omega +8.3\ \Omega +8.0\ \Omega }{3}=8.1\ \Omega$。
(1)如图(a)所示 (2)调零 断开 (3)如图(b)所示 (4)$R_x$阻值的平均值/Ω 8.1
解析:(1)根据电路图可知,上面圈内的电表串联在电路中,为电流表;下面圈内的电表与$R_x$并联,为电压表。(2)连接电路前,电流表的指针左偏,需要进行的操作是调零,使指针指在零刻度线处;连接电路时,开关应该断开。(3)滑动变阻器要一上一下地接入电路,要求开关闭合时电流表示数最小,需要将滑动变阻器的左下接线柱与$R_x$的右接线柱连接;为了使测量时电表示数尽可能精确,电压表选用0~3V量程,将电压表的“3”接线柱与$R_x$的左接线柱连接。(4)在伏安法测电阻的实验中,采用多次测量求平均值的方法减小误差;电压表选用的量程为0~3V,分度值为0.1V,示数为2.4V,$R_3=\frac{U_3}{I_3}=\frac{2.4\ V}{0.3\ A}=8.0\ \Omega$,$R_x$阻值的平均值$R=\frac{R_1+R_2+R_3}{3}=\frac{8.0\ \Omega +8.3\ \Omega +8.0\ \Omega }{3}=8.1\ \Omega$。
